汽车制动刹车盘转子结构设计

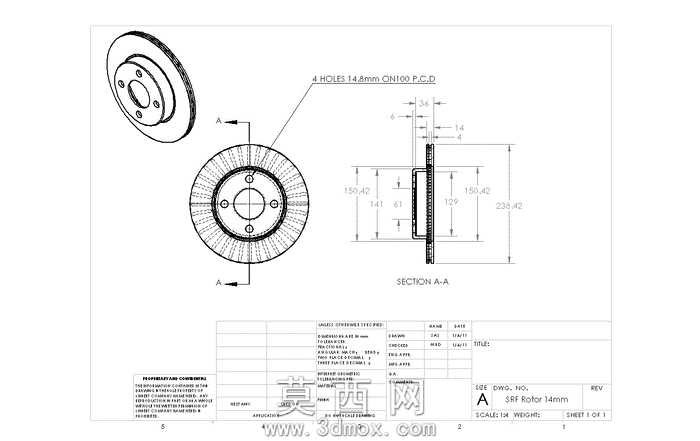

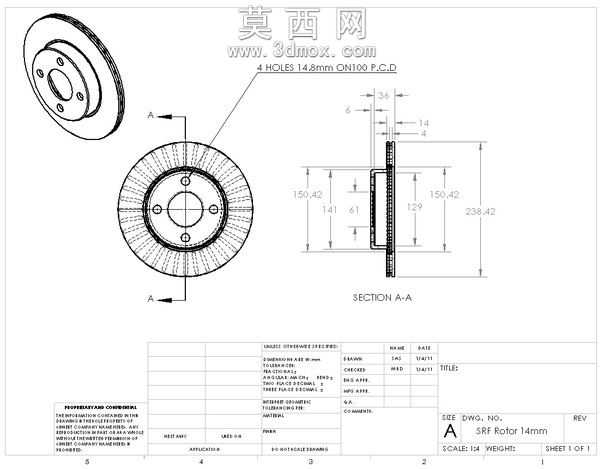

本作品为汽车盘式制动系统核心部件刹车盘转子的三维参数化设计模型，建模过程严格遵循机械制图投影规范，同步完成了三维实体建模与二维工程图的全关联设计。建模阶段先以旋转凸台命令生成刹车盘的基础盘体轮廓，针对盘面的通风散热筋结构，采用圆周阵列命令实现均布排布，保证散热结构的周向对称性，避免制动过程中出现动平衡偏差。安装法兰端的四个连接孔严格按照工程图标注的14.4mm孔径、100mm孔位中心距参数，通过孔特征与线性阵列结合的方式完成定位，孔口的倒角特征同步添加，符合实际装配的工艺要求。二维工程图部分完整输出了主视图、A-A剖视图与标题栏信息，剖视图清晰展现了刹车盘的轴向厚度尺寸、法兰与盘体的连接结构、安装孔的深度参数，所有尺寸公差与形位公差标注均参考汽车制动部件的行业标准设定，可直接用于生产加工的尺寸校验。材质设定上，刹车盘主体赋予灰铸铁材质属性，还原了实际产品的耐磨、导热特性，表面粗糙度根据不同功能区域做了区分，制动摩擦面设定为Ra1.6的加工精度，安装法兰面设定为Ra3.2的精度，非加工面保留铸造质感。设计过程中重点考量了制动工况下的散热需求，通风筋的排布角度与数量经过优化，可在车辆行驶过程中引导气流穿过盘体内部，快速带走制动摩擦产生的热量，降低热衰减风险，同时安装孔的位置精度经过参数化约束，可适配多款同规格车型的转向节安装接口，具备良好的通用性。整个模型的特征树结构清晰，所有参数均可编辑调整，方便后续根据不同车型的制动需求修改尺寸参数，完成同系列产品的快速变型设计。
