带多孔结构的制动刹车盘三维设计

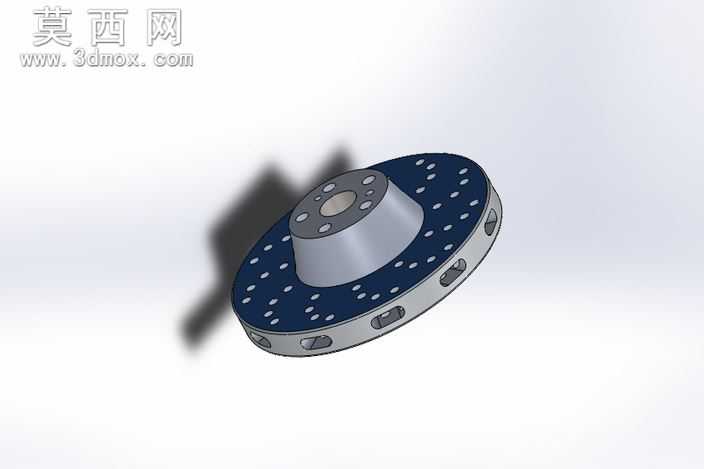

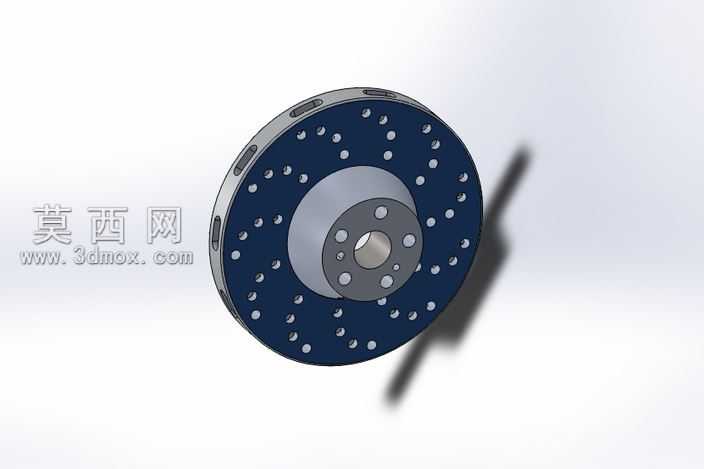

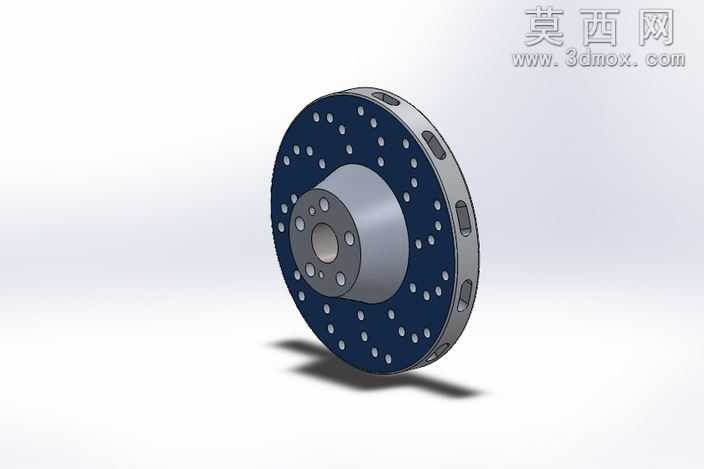

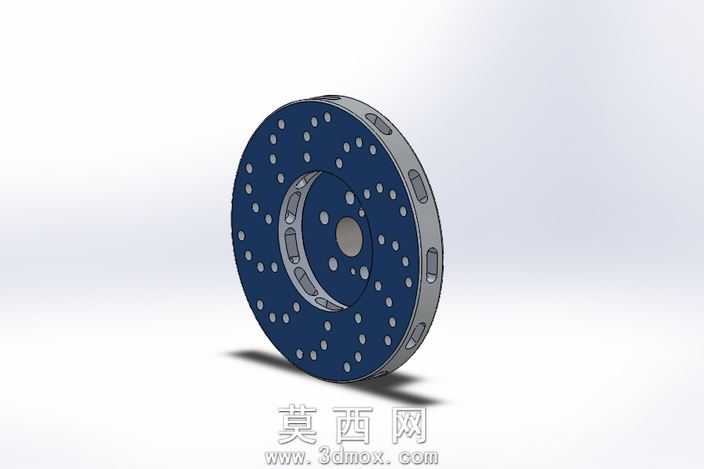

本次设计的制动刹车盘采用三维参数化建模方式完成，整体结构分为中心安装毂与外侧制动盘体两部分，建模过程中先以回转特征构建基础轮廓，再通过阵列、切除等操作完成细节结构设计。中心安装毂为阶梯轴套结构，中心设置贯通的轴孔用于与传动轴配合，端面均匀分布多个小尺寸安装孔，用于实现与轮毂的螺栓固定，安装毂与外侧盘体采用过渡圆弧连接，有效降低应力集中风险。外侧制动盘体为环形结构，盘面均匀分布大量圆形通孔，这类多孔结构一方面可以在制动过程中快速散发热量，避免高温导致的制动效能衰减，另一方面可以有效降低制动过程中产生的噪音，同时减轻整体部件重量。盘体的外圆周面上均匀设置多个矩形凹槽，用于配合制动卡钳的相关结构，同时也可辅助散热与排屑。材质设计上，中心安装毂采用高强度合金结构钢材质，保证安装连接的结构强度与抗扭性能，外侧制动盘体采用耐磨铸铁材质，表面做哑光深色处理，还原真实刹车盘的耐磨材质特性，金属部分做金属光泽渲染，突出机械零件的质感。建模过程中严格控制各部分尺寸公差，安装孔的位置度、盘面的平面度都按照实际工业生产标准进行参数约束，保证模型可直接用于后续的工程图导出、结构仿真或者3D打印验证。设计思路围绕制动部件的实际使用需求展开，在保证结构强度满足制动工况要求的前提下，通过多孔、凹槽的结构设计优化散热性能与轻量化表现，整体结构简洁规整，各部分特征清晰，装配关系明确，完整还原了通风式刹车盘的典型结构特征，可用于机械设计教学、制动系统结构演示或者相关产品的研发参考。
