架空输电线路高压电力塔结构设计

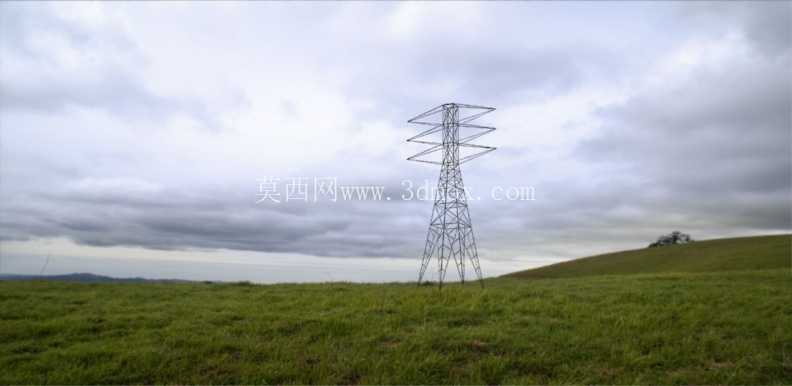

　　在电网输配体系中，高压电力塔是支撑架空输电线路的核心承载结构，主要承担长距离高压电能传输的线路架设任务，区别于低压配电支线使用的混凝土电线杆，这类钢结构塔架的应用场景集中在跨区域主干输电网络，需要将大截面重型输电导体抬升至满足安全规范的离地高度，规避地面人员活动、植被生长、常规通行带来的安全隐患，同时要适配不同电压等级对应的线间安全距离要求，避免不同相位导线之间出现放电闪络问题。从结构设计逻辑来看，这类格构式钢塔的整体构型采用空间桁架结构，主材、斜材、横担部分通过节点板与螺栓连接形成稳定的受力体系，塔身截面沿高度方向逐步收窄，既可以降低高空段的风阻面积，也能在保证底部基础连接强度的前提下减少上部结构的钢材用量。

　　塔身上部设置的多层横担，对应不同回路的导线挂载位置，每一层横担的外伸长度需要匹配对应电压等级的线间距离要求，同时要预留绝缘子串的悬挂安装空间，保证导线与塔身金属结构之间有足够的绝缘安全距离。在实际工程应用中，这类电力塔的安装边界需要结合线路走向、地形高差、当地最大风速、覆冰厚度、地质承载力等参数综合确定，塔基位置需要避开滑坡、沉降等地质不稳定区域，基础形式根据地质条件可选现浇混凝土独立基础、桩基础等，保证塔架在极端大风、覆冰荷载、导线断线张力等工况下不会出现倾覆、变形超限问题。

　　设计过程中需要对整塔进行多工况受力仿真验算，包括正常运行工况下的恒载、活载组合，事故工况下的单侧导线断线张力，以及自然工况下的风荷载、覆冰荷载、温度应力耦合作用，每一段杆件的截面选型都要匹配对应位置的受力大小，主材通常选用较大规格的等边角钢，斜材根据受力大小选用不同规格的角钢构件，节点处的螺栓排布需要满足连接强度要求，避免出现应力集中导致的节点失效。从外形尺寸来看，不同电压等级、不同回路数的电力塔高度差异较大，常见的跨区域高压输电塔整体高度从数十米到上百米不等，底部根开尺寸根据塔高和荷载等级对应调整，保证整体结构的抗倾覆稳定性，横担的布置层数对应输电回路数量，同塔多回路设计可以大幅压缩线路走廊的占地宽度，提升土地利用效率。

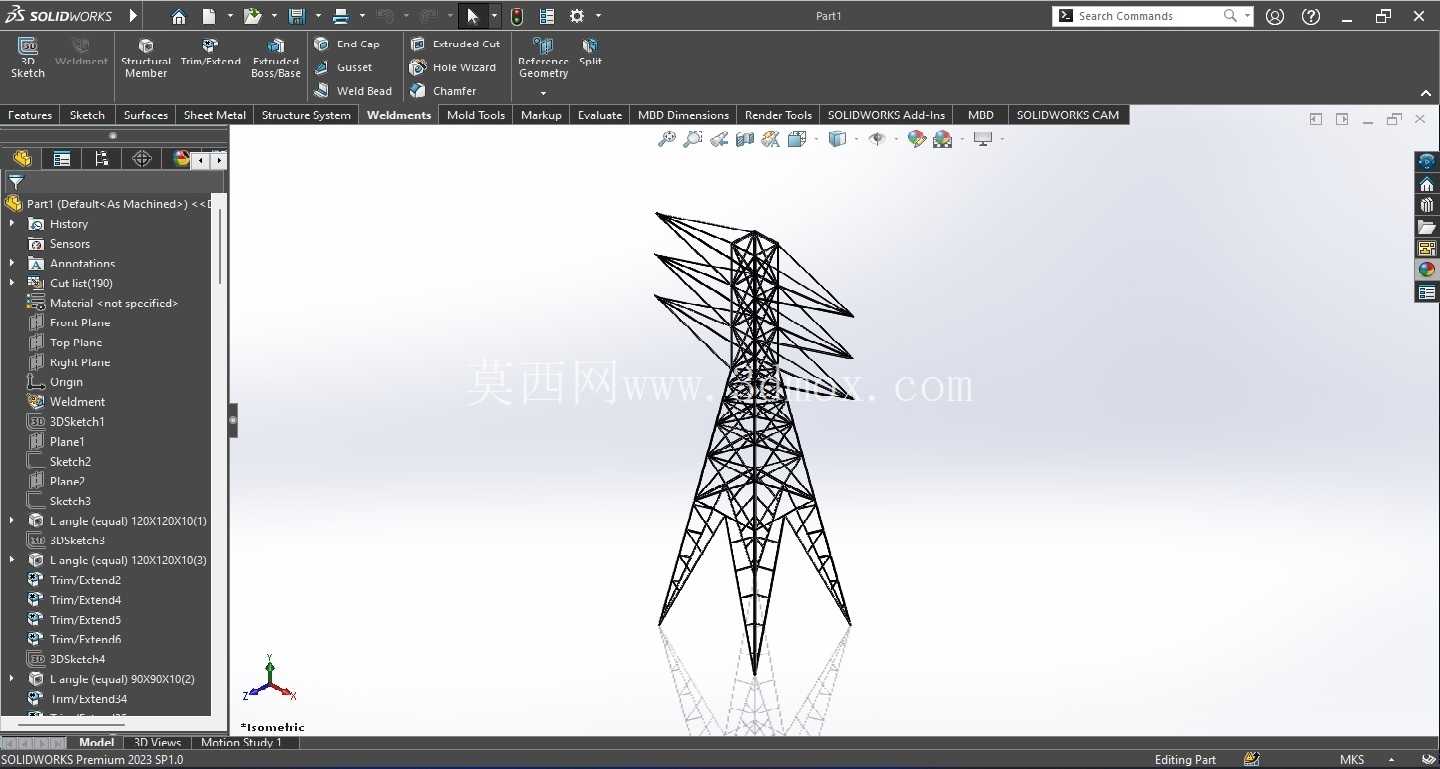

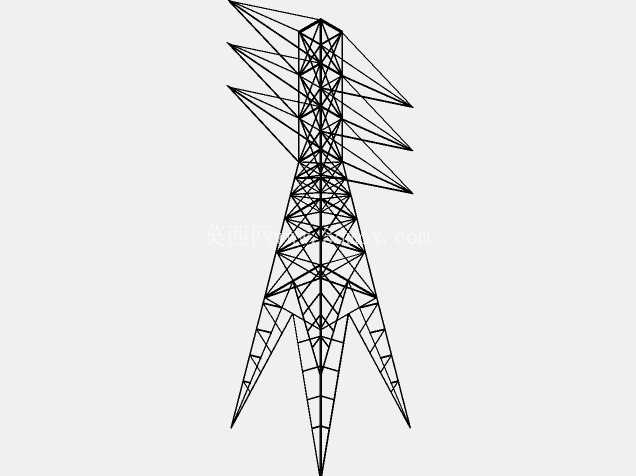

　　这类钢结构塔架的所有构件都需要做热镀锌防腐处理，适配野外长期露天的服役环境，减少运维阶段的防腐维护工作量，延长整体结构的使用寿命。在三维建模过程中，需要精准还原每一段杆件的空间定位、连接节点的构造形式、横担的挂载点位，既要保证整体结构的几何尺寸与工程实际一致，也要体现格构式结构的受力传力逻辑，方便后续的结构验算、施工模拟、工程量统计等工作开展。不同于民用建筑的钢结构，电力塔的结构设计完全围绕输电线路的承载需求展开，没有多余的装饰性构件，每一处杆件的设置都有明确的受力作用，整体结构通透，风阻系数小，能够适应野外复杂的气象条件，在山地、平原、丘陵等不同地形场景下都可以通过调整塔高、根开、横担长度来适配现场的架设需求，保障高压输电线路的长期稳定运行。
