林区小径用牵引式原木桩料运输拖架

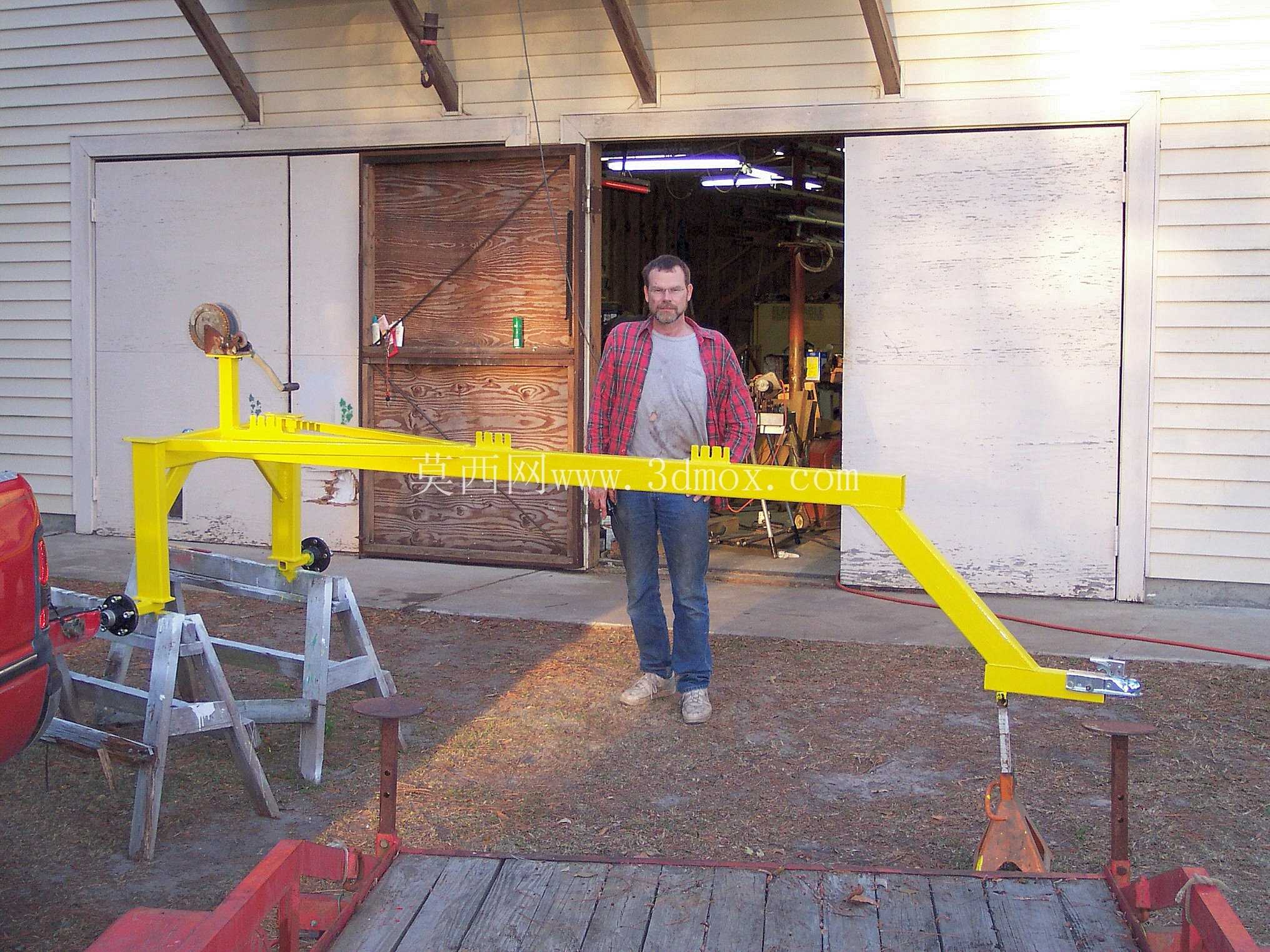

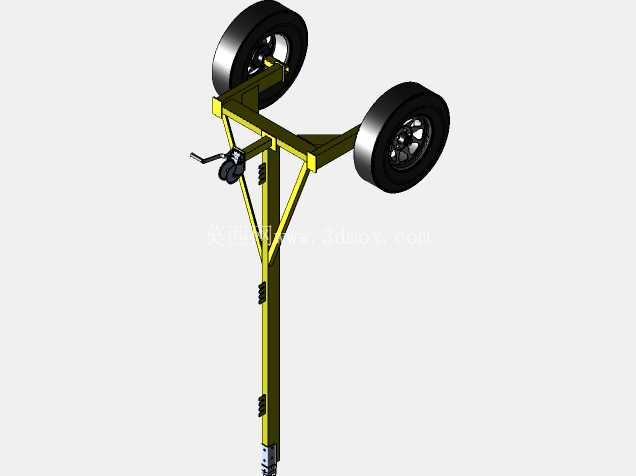

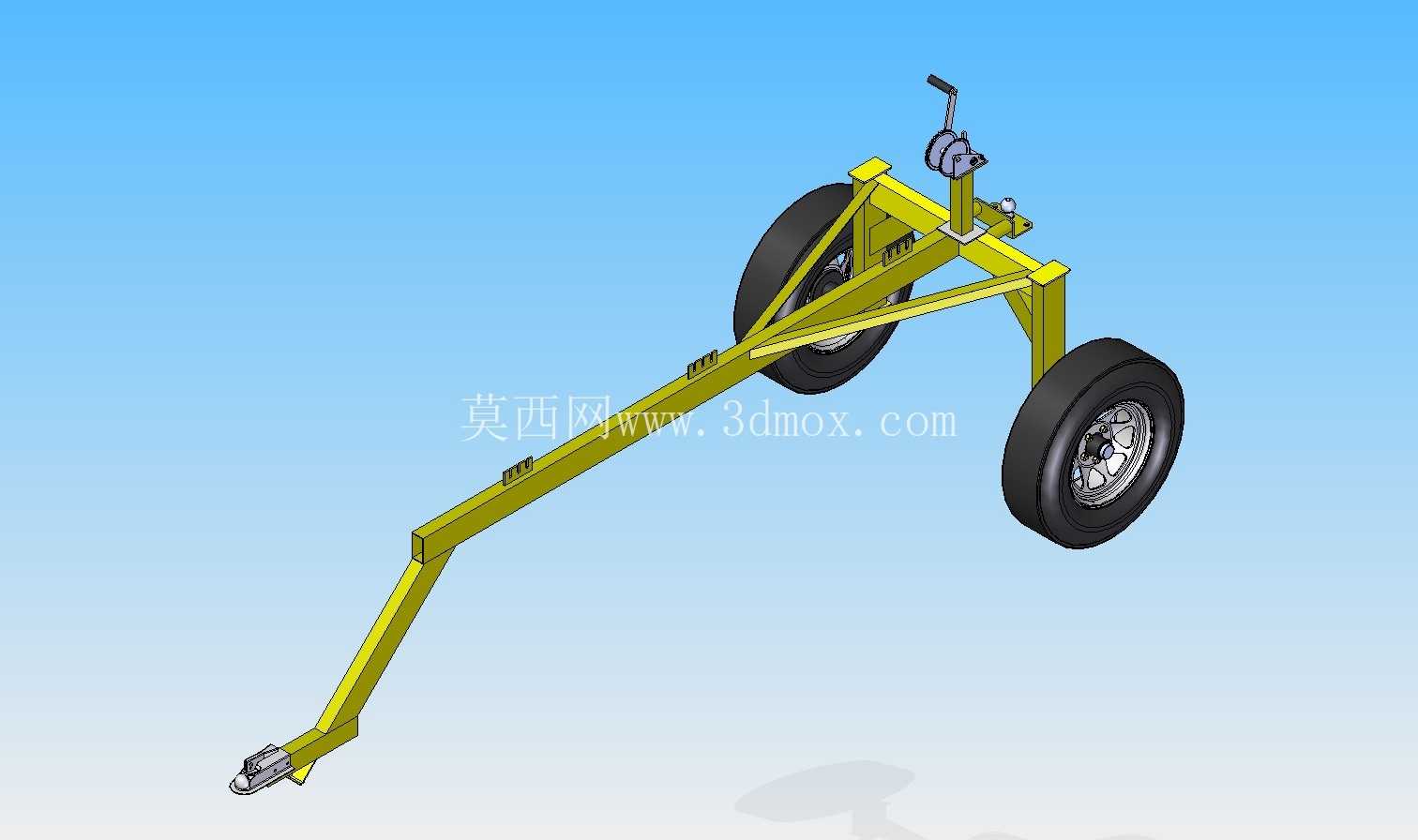

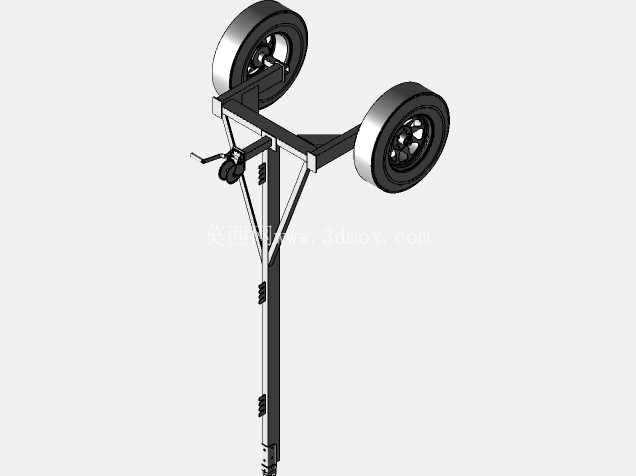

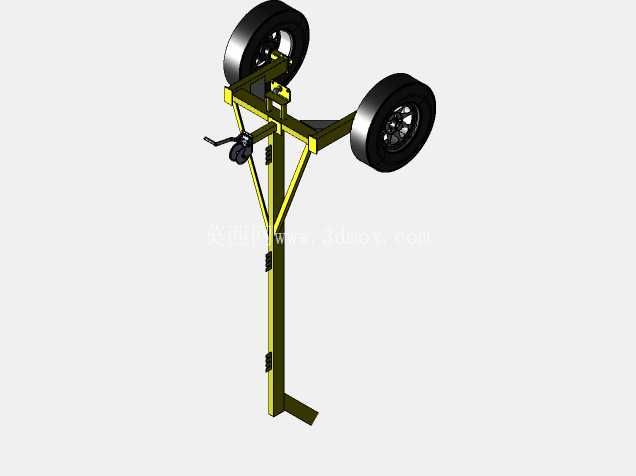

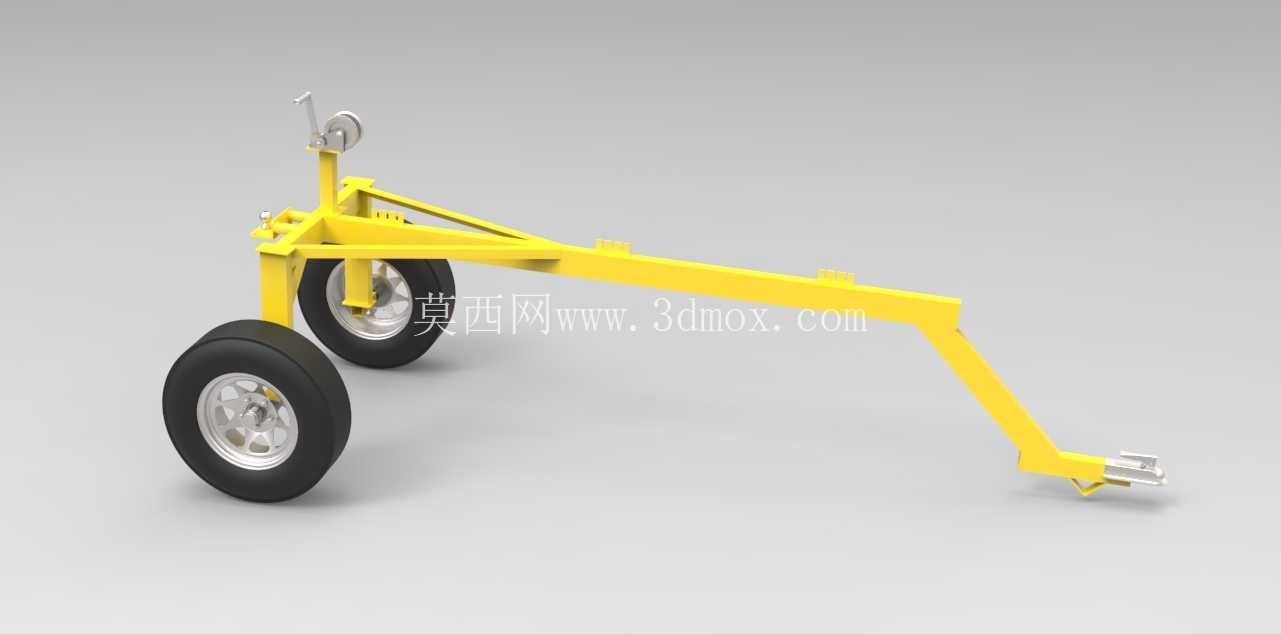

　　这款牵引式原木运输拖架，主要面向私有林地、小型伐木场的窄路作业场景设计，适配全地形车、带标准球挂接口的轻型越野车辆牵引，解决常规货运车辆无法进入林间狭窄步道、跨溪临时便道的物料转运痛点。不同于常规长料货运挂车的结构，该拖架采用单主梁悬臂式结构，主梁采用矩形截面型钢焊接成型，前端设置与牵引车匹配的标准球头牵引连接座，连接座上方集成手摇式驻车支撑支腿，支腿带可调高度螺杆，在脱挂状态下可稳定支撑架体，避免架体前倾倾覆。行走部分采用双轮同轴布局，轮组设置在主梁靠近前端1/3总长度位置，匹配小直径宽幅低压轮胎，轮胎接地比压小，可在松软林地表土、草甸、临时压实的土路上行驶，不会过度破坏林地植被，也能避免在湿滑路面出现陷车问题。

　　轮组的轮距经过针对性匹配，刚好适配林间常见的机耕道、伐木便道宽度，在两侧有树木、灌丛遮挡的狭窄路径上通行时，不会出现轮组刮蹭树干、架体卡滞的问题。主梁后端设置可开合的桩料夹持固定结构，采用快拆式插销锁紧，可适配不同直径的原木、桩柱类物料，装料时只需将待运木料一端搭在架体尾部承托位，插好锁紧插销即可完成固定，无需额外的绳索捆绑，单人即可完成装料、固定、卸料全流程操作，大幅降低林间单人作业的劳动强度。

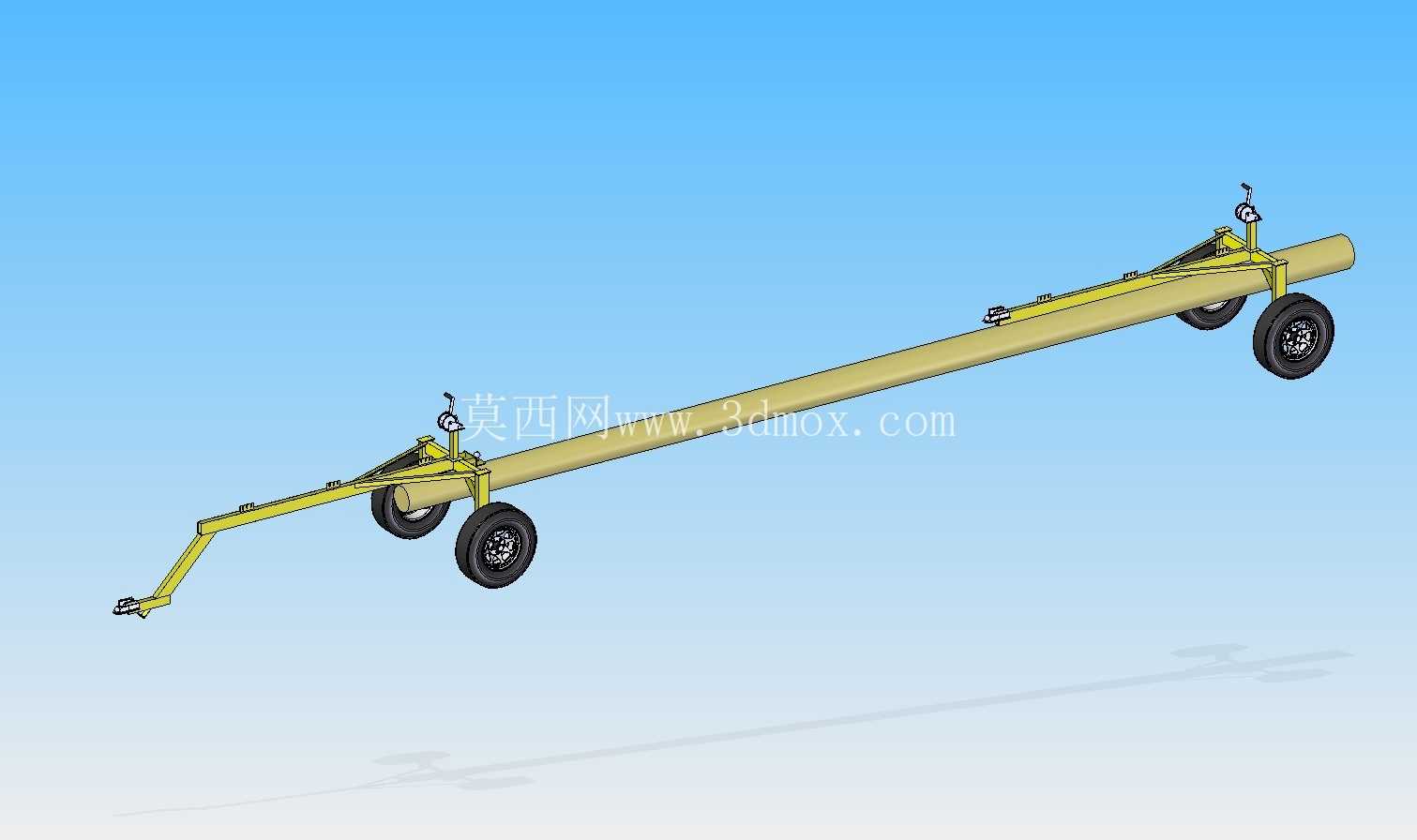

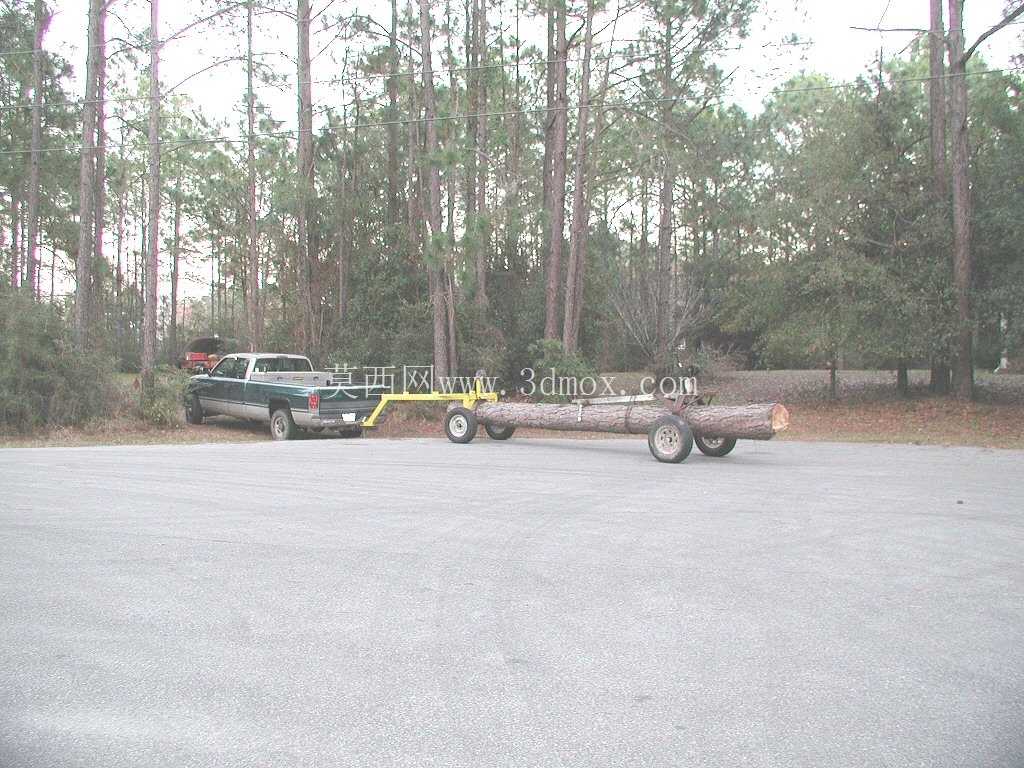

　　从结构受力角度设计时，轮组位置的选取经过载荷分配计算，空载状态下前端牵引座处的下压力控制在牵引车牵引接口允许的承载范围内，满载运输18英尺长度的原木段时，木料的重心落在轮组支撑范围内，不会出现尾部过重翘头、或者前端下压力过大压坏牵引车后悬挂的问题。针对跨溪临时便桥的通行需求，架体的整体离地间隙做了抬高处理，可通过常见的林间简易木桥、碎石漫水路面，不会出现架体底部刮蹭桥面、卡滞石块的问题，可顺利完成30英尺长度桩柱的跨溪转运作业，满足小型林地维护、伐木场短距离转运、围栏桩料运输的实际需求。

　　架体的整体结构全部采用常用型钢焊接成型，没有特殊定制的异形结构件，普通具备焊接加工条件的小型机修站点即可完成制作，后期维护时轮组、牵引座、锁紧插销都采用通用标准件，损坏后可直接替换通用配件，无需定制特殊备件，降低了长期使用的维护成本。在实际作业场景中，该拖架除了运输原木之外，还可通过更换尾部的固定夹具，适配小型钢结构件、围栏管材、林间施工工具的转运，在不进行长料运输时，可在主梁上加装简易货台，完成零散物料的转运，具备一定的多功能拓展性。架体的牵引连接部分设置了缓冲间隙，在林间非铺装路面行驶时，可吸收牵引车起步、制动时的冲击载荷，避免刚性连接带来的架体焊缝开裂、牵引座变形问题，轮组的轴承采用密封型结构，可适应林间多尘土、多泥水的作业环境，无需频繁拆解保养加注润滑脂。
