螺旋节能荧光灯三维结构设计方案

　　日常民用与商用场景里的紧凑型荧光灯，核心是在有限安装空间内实现更高的发光效率，替代传统白炽灯的过程中，螺旋结构的灯管设计是平衡发光面积与整体尺寸的关键方案。这款螺旋节能灯的设计，首先要匹配常规螺口灯座的安装边界，灯头部分采用标准E27通用螺口尺寸，外径控制在27mm，整体灯头高度控制在35mm以内，保证可以直接替换原有白炽灯，不需要额外改动灯座结构，适配家庭、办公场所、公共走廊等绝大多数现有照明点位的安装需求。

　　灯管部分采用螺旋盘绕的结构设计，相比U型管结构，螺旋形态可以在相同的灯管总长度下，将整体纵向高度压缩30%左右，同时让灯管各段的发光面更均匀地向四周扩散，减少照明区域的明暗差。设计过程中需要先确定灯管的管径，常规紧凑型荧光灯的玻璃管外径选择9mm规格，管壁厚度控制在0.8mm，既保证玻璃管的结构强度，避免盘绕过程中出现管壁开裂，也能控制荧光粉涂层的涂覆均匀性，保证发光效率。螺旋盘绕的螺距设置为12mm，整体螺旋段的外径控制在45mm，总螺旋圈数为12圈，折算下来灯管总长度约1.7m，匹配15W功率对应的灯管长度要求，保证灯管内的汞蒸气放电路径足够，达到额定的光通量输出。

　　灯头与灯管的衔接部分，设计了密封式的塑料固定座，采用阻燃PBT材质，耐温等级达到130℃，可以承受灯管长期工作时传导到灯头位置的温度，避免出现材质软化、绝缘失效的问题。固定座内部预留了电子镇流器的安装空间，整体腔体尺寸为直径25mm、高度28mm，可以容纳贴片式的整流、滤波、谐振电路元件，不需要额外扩展灯头的外径尺寸，保证整体外观的协调性。灯管的两个电极引脚穿过固定座上的定位孔，与内部镇流器的电路板焊接连接，定位孔处设计有硅胶密封结构，既可以固定灯管位置，避免运输、安装过程中灯管出现晃动偏移，也能防止灰尘、潮气进入灯头内部，提升产品的环境适应性。

　　从实际应用的角度考虑，这款螺旋节能灯的整体总高度控制在130mm，安装到普通螺口灯座后，突出灯座的长度不会超过120mm，适配绝大多数带灯罩的照明灯具，不会出现灯罩无法闭合的问题。螺旋灯管的表面没有尖锐棱角，整体外轮廓流畅，日常清洁擦拭的时候不会出现勾挂抹布、划伤手部的问题。设计过程中还做了重心匹配，整体重心落在灯头的中心轴线上，安装到灯座后不会出现偏斜，长期使用也不会因为重力偏心导致灯座接触片变形、接触不良的问题。

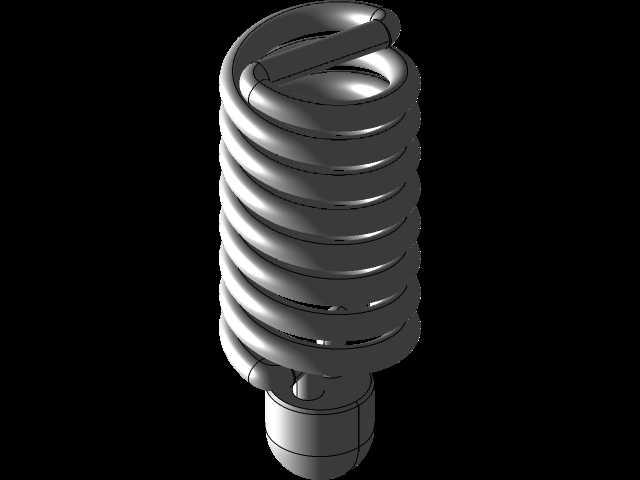

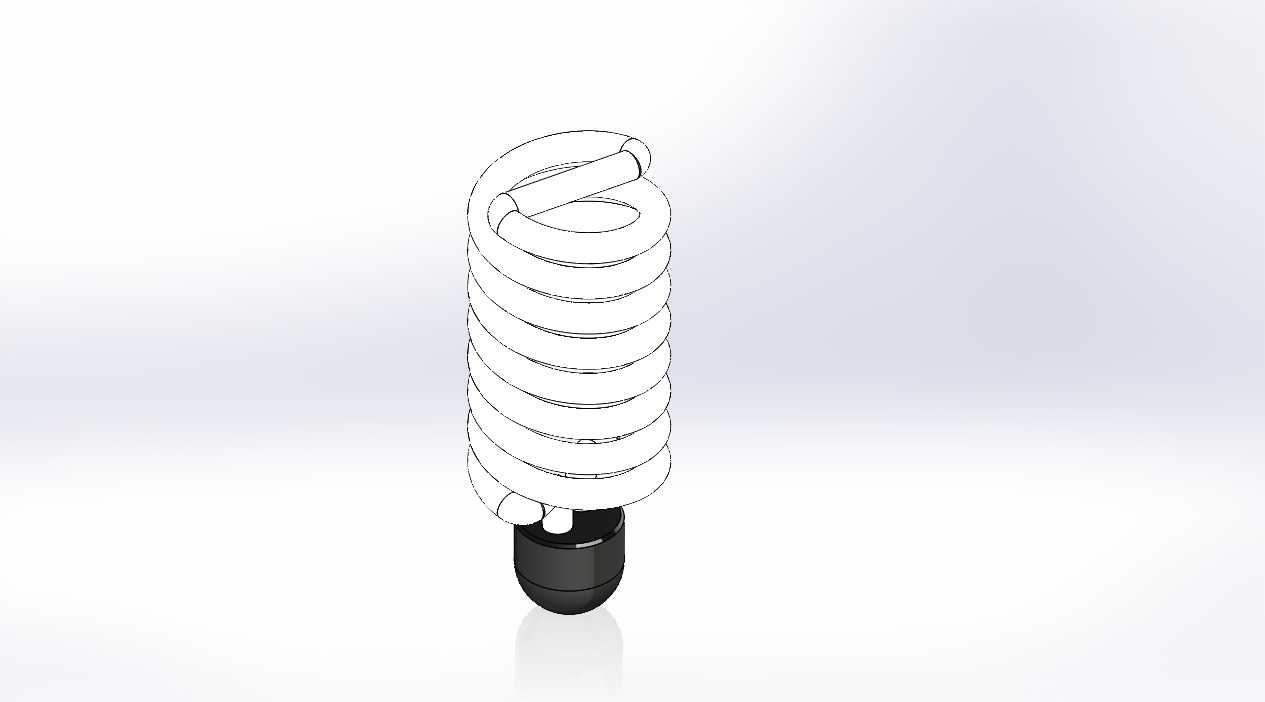

　　结构建模阶段，螺旋灯管的生成采用3D草图路径扫描的方式，先绘制螺旋引导线，控制每一圈的螺距误差不超过0.2mm，保证灯管盘绕的均匀性，避免出现局部管间距过小导致的热量堆积问题。灯管末端的封口结构与电极引出端做了局部加厚处理，提升电极位置的结构强度，减少生产、运输过程中的灯管破损率。灯头的螺口部分做了滚花防滑设计，安装的时候手部拧动的摩擦力足够，不需要太大的握力就可以拧紧到位，同时螺口的金属部分采用镀镍处理，抗氧化能力强，长期在潮湿环境下使用也不会出现锈迹，保证导电接触的可靠性。

　　在散热设计上，虽然荧光灯的发热相比白炽灯已经大幅降低，但长期工作时灯管表面温度仍然会达到60-70℃，固定座与灯管衔接的位置设计了三个均匀分布的散热通气槽，槽宽2mm，既可以让灯头内部的热量顺着槽隙散出，降低电子镇流器的工作环境温度，延长元件使用寿命，也不会让蚊虫、灰尘大量进入灯头内部。整体产品的重量控制在80g以内，对灯座的承重负载要求很低，哪怕是老式的塑料灯座也可以安全安装，不会出现灯座承重过载脱落的风险。
