农业用弹簧中耕机作业部件结构设计

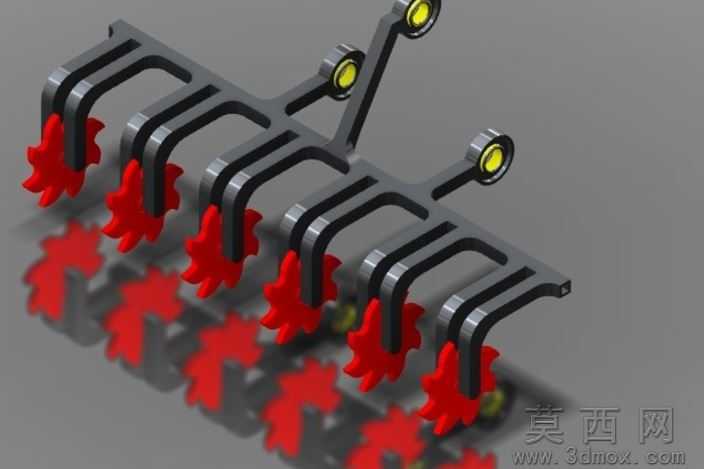

本作品为农业田间耕作使用的弹簧中耕机作业端三维建模成果，建模阶段围绕中耕作业的实际工况展开结构设计，整体采用多组并行排列的弹性耕作单元布局，适配拖拉机挂载后的幅宽作业需求。建模过程中对每一组耕作臂的弯曲弧度、安装间距做了参数化校准，既保证相邻耕作齿的作业范围无遗漏重叠，也避免间距过大出现漏耕区域。模型的弹性支撑结构采用仿形弹簧臂设计，每支耕作臂末端配置星型松土齿，齿形的刃口角度经过反复调整，可在入土作业时减少土壤阻力，同时借助臂身的弹性形变适配田间不平整的地表起伏，遇到石块等硬质障碍物时可自动抬升避让，降低部件损坏概率。渲染阶段对不同部件做了差异化材质区分，耕作臂采用哑光深灰金属材质模拟高强度合金钢的质感，松土作业齿采用醒目的高饱和度红色硬质合金材质，铰接转动部位的轴套做了金属亮面处理，还原真实农机部件的材质差异。结构设计上，整体挂载架采用一体化横梁结构，所有耕作臂等距固定在横梁下方，上部设置三个铰接挂载点，可直接与拖拉机后悬挂机构对接，铰接点内置转动副结构，作业时可随地形小幅摆动，保证各齿的入土深度保持一致。设计思路围绕中耕作业的核心需求展开，兼顾作业效率与部件耐用性，多齿并行布局可一次性完成多行作物间的松土、除草作业，弹性臂结构无需额外配置减震组件即可实现仿形作业，整体结构简洁可靠，无冗余设计部件，既降低了生产制造成本，也便于后期田间作业时的维护保养，各部件的连接位置均做了圆角过渡处理，避免应力集中导致的部件断裂问题，松土齿的安装位置预留了调节余量，可根据不同作物的种植行距调整耕作单元的安装间距，适配不同的田间作业场景。
