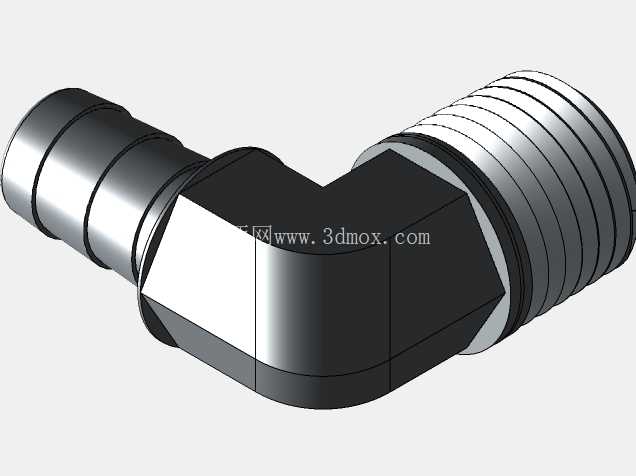

1/4NPT外螺纹直角宝塔软管接头

　　在气动控制回路、低压流体输送、小型液压辅助管路、实验台气路搭建这类场景里，直角型软管接头的选用直接决定管路走向的规整度与密封可靠性，这款90度弯角的宝塔式外螺纹接头，就是针对狭小安装空间内的管路转向需求设计的。从实际安装场景来看，很多阀组集成安装面、设备侧壁的引出接口周边预留空间非常有限，如果用直型接头再接软管弯折，一方面软管长期处于强制弯曲状态会产生不可逆的弯折疲劳，轻则通径缩窄影响流量，重则管壁开裂引发泄漏，另一方面弯折后的软管会挤占周边元器件的安装与维护空间，给后续拆装检修带来不必要的阻碍，而采用一体式直角结构的接头，就能在接口位置直接完成90度的管路转向，让软管顺着接头引出方向自然排布，完全避免软管强制弯折的问题。

　　这款接头的螺纹端采用1/4英寸NPT锥管螺纹设计，这是工业管路里应用非常广泛的密封螺纹形式，锥度设计让螺纹在旋紧过程中通过牙型之间的挤压变形实现密封，多数工况下配合生料带或者密封胶使用，就能承受1MPa以内的流体压力，完全覆盖常规气动系统、低压输水、低压润滑油路的使用需求。接头的六角扳拧面设置在弯角的转折位置，这个位置的结构强度最高，安装时用开口扳手或者活动扳手卡住六角面施加扭矩，不会因为扳拧力导致接头弯角部分变形，同时六角面的尺寸完全适配标准扳手的开口规格，现场安装不需要定制专用工具，普通装配工人就能快速完成拧紧操作。

　　宝塔端的结构设计充分考虑了软管连接的可靠性，每一圈倒刺的凸起高度都经过反复验证，既不会因为倒刺过高导致软管套装时费力、甚至割伤软管内壁，也不会因为倒刺过矮导致软管受压脱开。倒刺的朝向顺着软管插入方向做了顺滑过渡，插入时软管内壁顺着斜面滑过倒刺，装配阻力小，而当软管受到向外的拉力时，倒刺的直角边会牢牢卡在软管内壁，配合外围的喉箍锁紧之后，哪怕管路内出现瞬时的压力冲击，也不会出现软管脱开的问题。宝塔端的外径尺寸和对应规格的软管内径做了精准匹配，套装后软管内壁和接头外壁贴合紧密，不会出现局部缝隙导致的渗漏。

　　从建模的设计思路来看，整个接头采用一体式结构，没有拼接焊缝或者装配缝隙，从根源上避免了接头本身的泄漏风险。弯角处的过渡圆弧做了加厚处理，因为直角转折位置是管路流体流向改变的区域，流体冲击会在这个位置产生额外的应力，加厚的壁面可以承受长期的流体冲击与振动载荷，不会在使用过程中出现弯角断裂的问题。内部的流道也做了顺滑的圆弧过渡，没有直角台阶或者加工残留的凸台，流体经过弯角时的阻力更小，不会在转折位置产生明显的紊流与压力损失，对于需要稳定流量的精密气路来说，这个细节能有效提升回路的压力稳定性。

　　安装边界方面，这款接头的螺纹端旋入对应内螺纹接口后，弯角部分的突出长度、宝塔端的延伸长度都经过紧凑化设计，在狭窄的阀岛安装空间、设备侧壁的薄型安装位上，都不会和周边的元器件、钣金壁面产生干涉。接头整体的金属材质可以适配常规的矿物油、压缩空气、常温清水等介质，在-20℃到80℃的工作温度范围内都能保持稳定的机械性能，不会因为温度变化出现材质脆化或者密封失效的问题。日常维护时，只需要定期检查喉箍的锁紧状态、软管有没有老化开裂，不需要对接头本身做特殊的保养，长期使用的可靠性非常高。

　　在三维建模的细节处理上，螺纹部分的牙型尺寸严格遵循NPT螺纹的标准参数，导入装配体之后可以直接和对应的内螺纹接口做配合干涉检查，不需要额外调整螺纹尺寸；六角扳拧面的对边尺寸、倒角大小都完全符合实际加工的工艺要求，模型导出工程图之后可以直接用于生产加工，不需要再做工艺性修正；宝塔端的每一圈倒刺的圆角、拔模角度都考虑了机加工或者冷镦成型的工艺可行性，不会出现无法加工的尖锐内角或者倒扣结构，完全满足从设计选型到生产落地的全流程使用需求。
