V型六缸涡轮增压内燃机结构设计

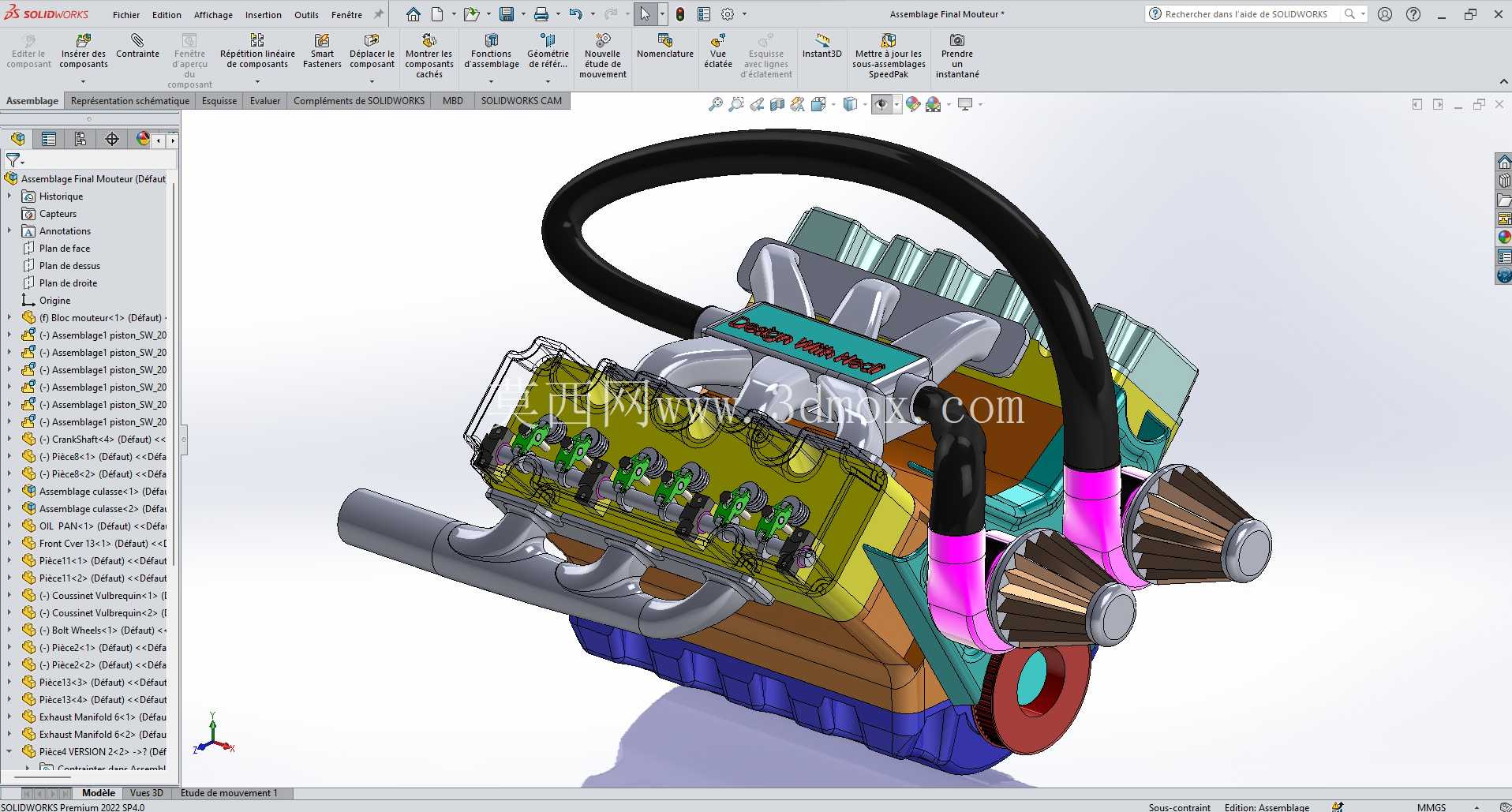

　　在乘用车动力总成、小型船舶动力、固定式发电机组的动力单元选型场景中，V型六缸内燃机凭借运转平顺性、功率密度优势始终占据中高端动力市场的核心位置，这套完整的V6引擎三维结构，覆盖了从核心做功单元到外围辅助管路的全部装配层级，可直接用于动力总成匹配校核、教学演示拆解、新机型改型参考等场景。从实际功能落地角度看，整套结构围绕四冲程内燃机的做功逻辑搭建，六个活塞采用V型夹角布局，相比直列六缸结构大幅缩短了引擎轴向安装尺寸，能够适配前置后驱、横置前驱等多种机舱布局形式，降低整车总布置阶段的空间匹配难度。

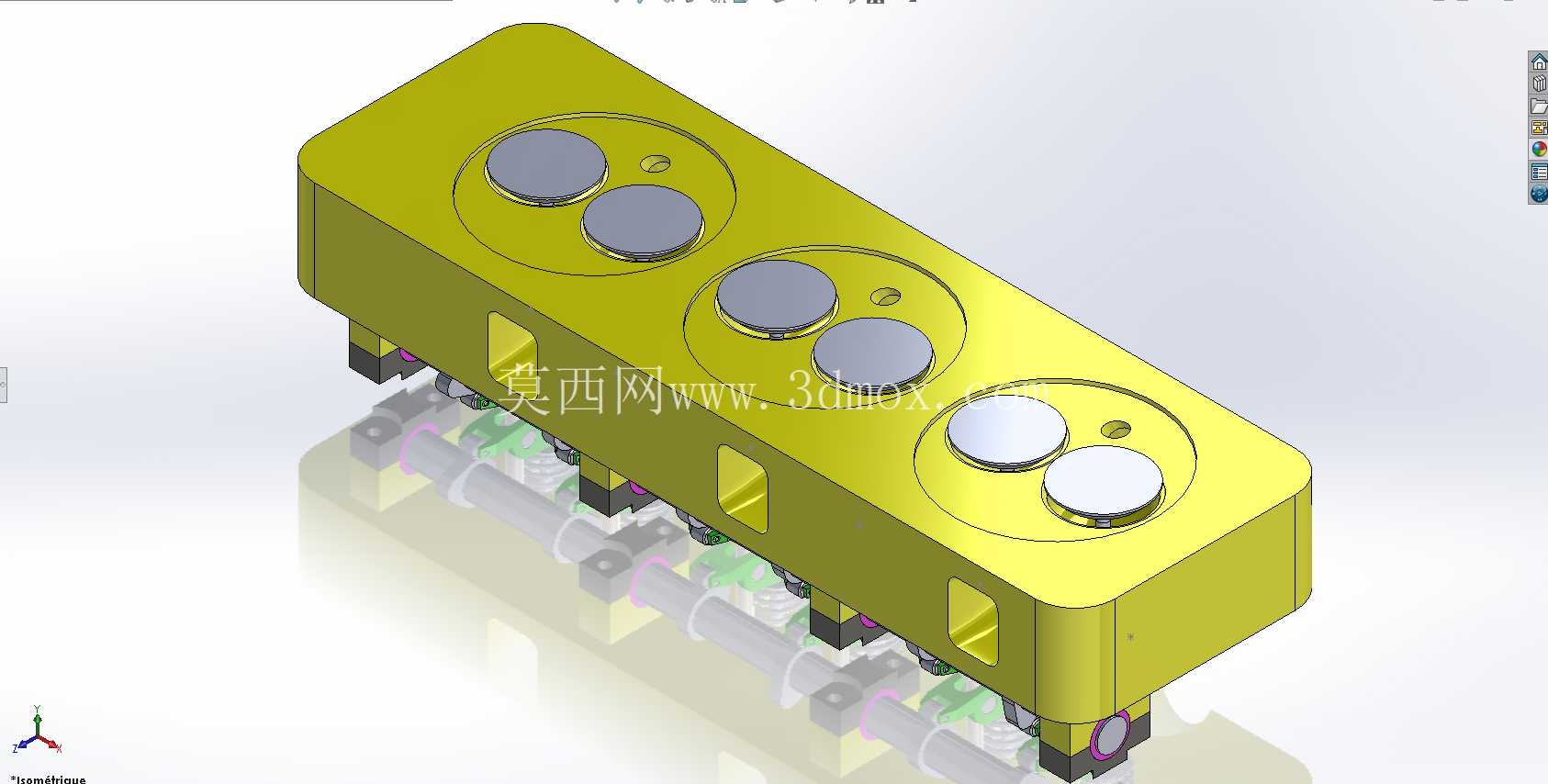

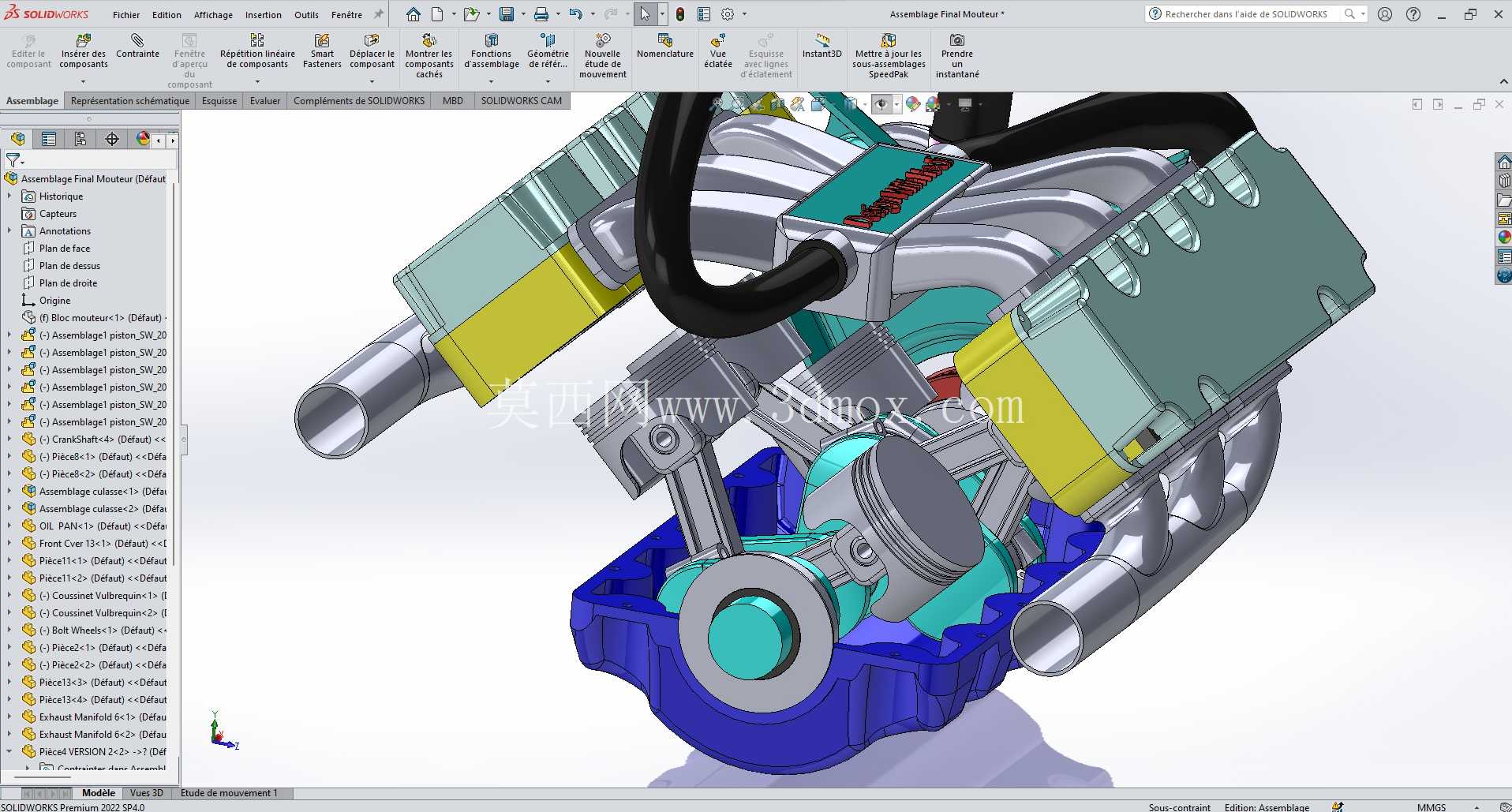

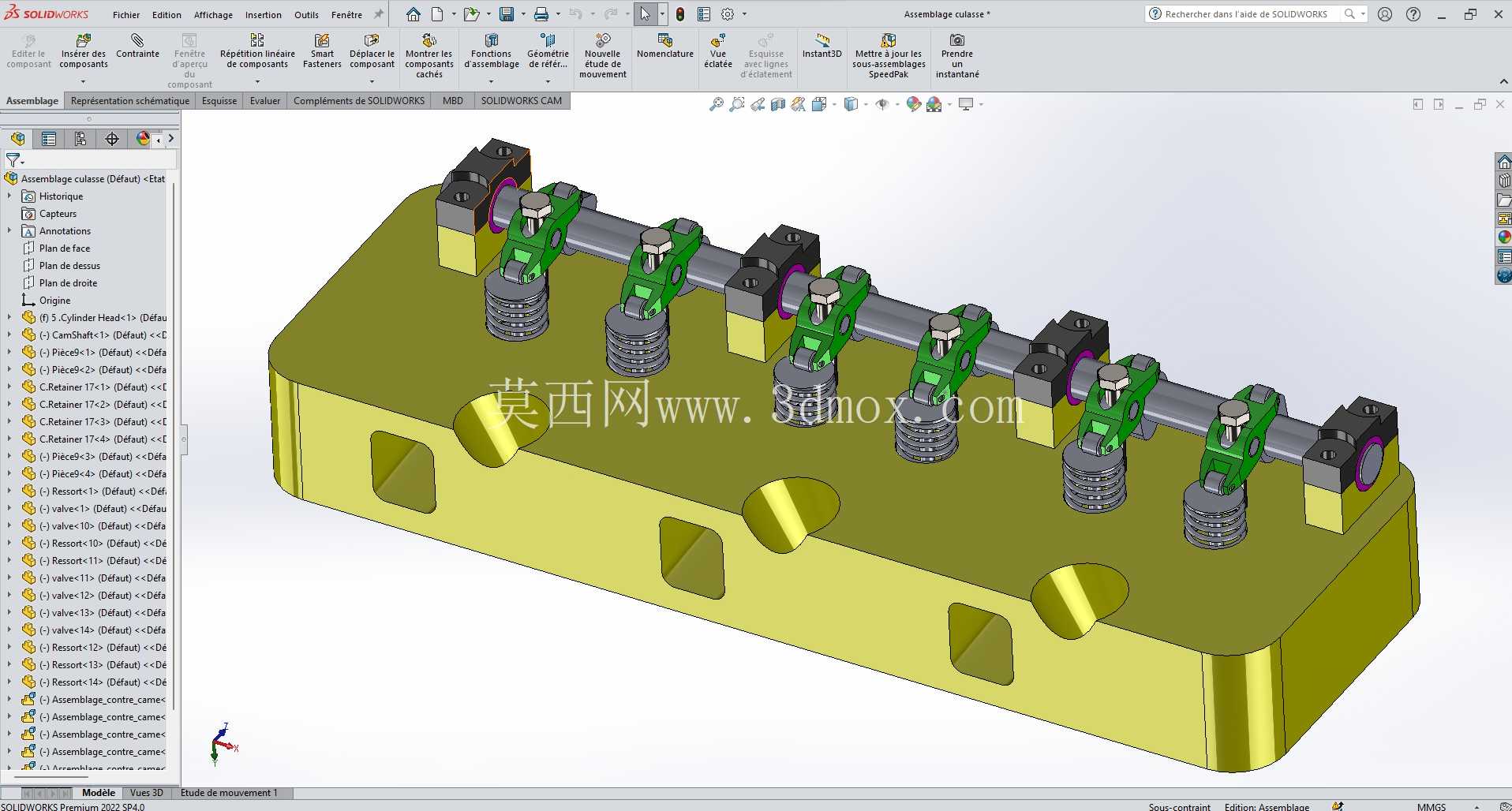

　　两侧气缸盖组件集成了进排气门座圈、凸轮轴安装位、冷却水道预留接口，凸轮轴采用顶置布局设计，直接驱动气门机构完成进排气时序控制，减少了推杆传动带来的传动间隙误差，能够适配更高转速区间的配气精度要求，降低高转速工况下的气门迟滞风险。做功端的曲轴采用全支撑结构设计，每个曲柄臂都对应设置主轴颈支撑，平衡块按照V6引擎的发火顺序做了动平衡配重优化，可抵消一阶、二阶往复惯性力，从结构根源上降低运转过程中的振动传递，后端匹配的飞轮组件预留了离合器、启动齿圈的安装接口，能够直接对接手动变速箱、自动变速箱的输入轴连接尺寸，不需要额外做转接法兰的适配修改。

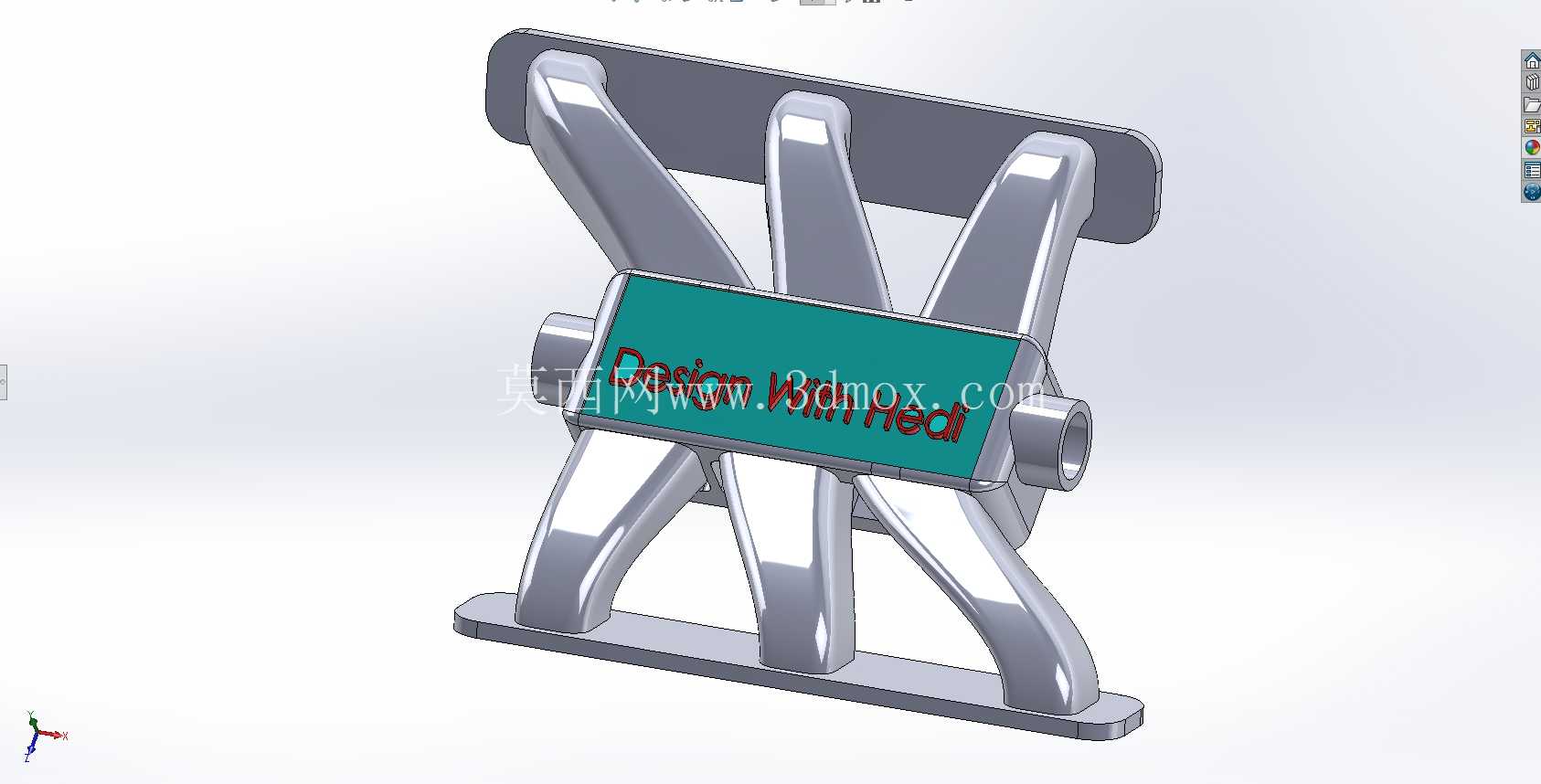

　　两侧布置的涡轮机通过独立的排气管道与对应侧气缸盖的排气歧管接口连接，涡轮端的废气入口角度经过流道优化，能够充分利用排气脉冲能量驱动涡轮叶轮，压气机端的出气口通过成型进气管道连接至进气歧管，管道走向避开了引擎悬置、冷却水管、线束的布置空间，不会出现实车装配阶段的管路干涉问题。进气管道末端设置的过滤组件安装位，预留了标准规格的空滤壳体连接法兰，可直接匹配量产车型的空气滤清器总成，不需要额外修改安装点位。润滑系统的油路通道在缸体、缸盖的建模过程中做了内置预留，主油道沿缸体轴向布置，通过分支油道连通曲轴主轴颈、凸轮轴轴颈、活塞冷却喷嘴的位置，能够保证全工况下各摩擦副的润滑油供给，避免出现润滑盲区导致的部件异常磨损。

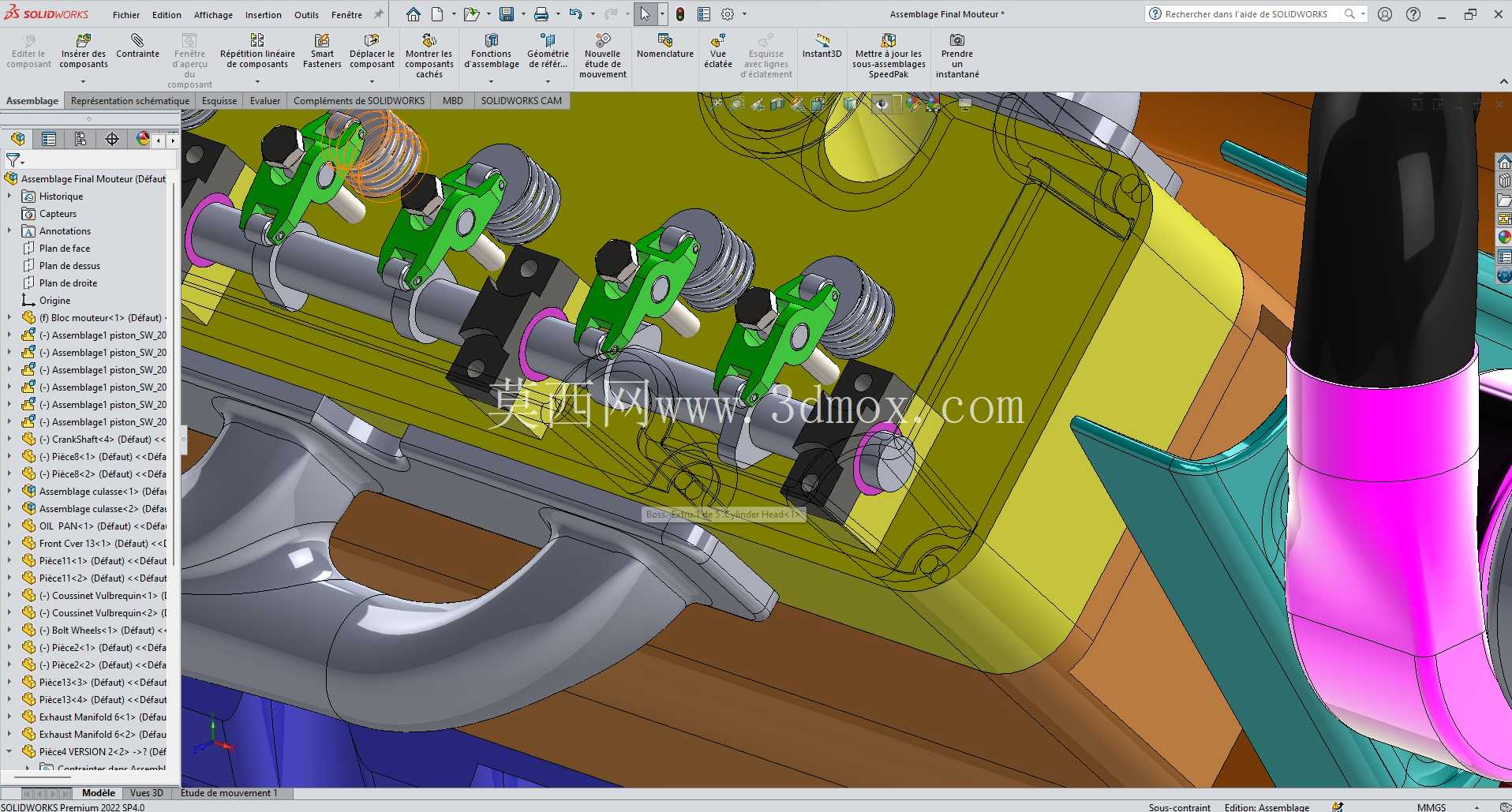

　　冷却系统的水道采用跨缸盖设计，冷却液从缸体一侧进入后，环绕各气缸外壁流至缸盖水套，带走燃烧室、气门座圈区域的工作热量，最终从缸盖前端的出水口接入散热器循环回路，水道截面尺寸经过流量匹配，能够保证高负荷工况下各缸的冷却均匀性，避免出现单缸过热导致的爆震问题。从安装边界来看，整套模型的缸体侧面预留了引擎悬置的安装凸台，凸台位置、螺栓孔规格匹配主流乘用车的动力总成悬置点位，前端轮系的布置空间预留了发电机、空调压缩机、水泵皮带轮的安装位置，张紧轮的调节行程也做了对应空间避让，不会出现皮带与周边部件的运动干涉。气门机构的子装配采用独立文件拆分设计，在做结构改型时可以单独调整气门升程、凸轮轴型线，不需要重新搭建整个引擎的装配关系，能够大幅缩短新机型的研发迭代周期。各部件的配合公差在建模阶段就按照量产内燃机的加工精度做了预留，活塞与缸壁的配合间隙、活塞环的槽位尺寸、轴瓦的安装余量都符合实际加工工艺要求，不存在无法落地的理想化结构设计，不管是用于职业院校的内燃机结构教学拆解，还是企业研发阶段的动力总成匹配校核，都能够直接复用结构逻辑，减少重复建模的工作量。
