柴油发动机用储油接油壳体结构

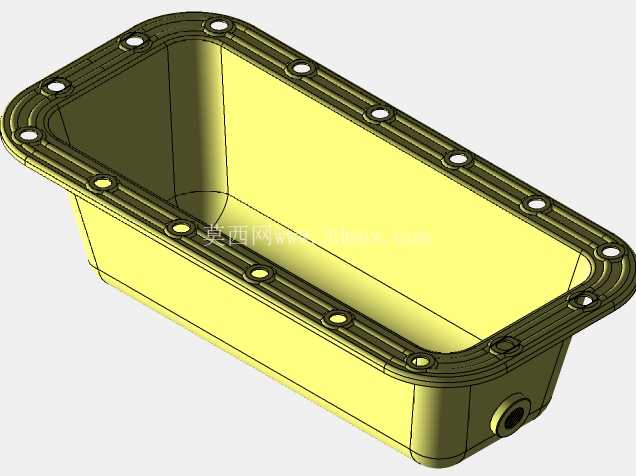

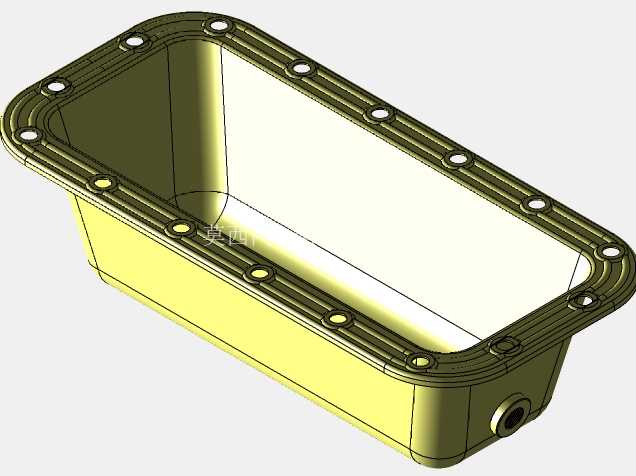

　　从结构设计逻辑来看，该壳体采用深腔冲压式的盆型轮廓，整体为上宽下窄的渐变结构，上部法兰边做了多层加强筋的翻边设计，沿法兰周向均匀布置的安装孔位，可通过密封垫片与缸体下平面实现刚性连接，孔位的排布间距经过密封压力验算，保证相邻螺栓压紧后垫片的密封比压均匀，避免出现局部渗漏机油的问题。法兰边缘的多层凸筋结构一方面提升了法兰整体的刚性，避免螺栓拧紧时法兰出现翘曲变形，另一方面也可在密封垫片出现轻微老化时，通过凸筋的嵌合作用提升密封冗余度。壳体侧壁的过渡圆角经过应力释放优化，避免冲压成型过程中出现应力集中导致的开裂问题，同时下部的圆弧过渡结构也能减少机油回流时的流动阻力，让各部位回流的机油能够顺畅汇集到壳体底部的集油区域。在柴油发动机的整机结构布局中，这类壳体部件安装于缸体下部的曲轴箱开口位置，是润滑系统回路里不可或缺的储油与防护构件，日常运行中承担着储存机油、封闭曲轴箱下腔、阻挡外界杂质侵入、承接各摩擦副回流机油的核心作用，同时壳体下部设置的放油接口可满足定期更换机油的维护需求，部分同类型结构还会在壳体内部设计挡油板、稳油腔结构，避免设备在倾斜工况、急加减速工况下机油液面大幅晃动，保证机油泵吸油口始终处于稳定的油位环境，避免吸空造成的润滑失效故障。

　　从安装边界来看，该壳体的上部法兰轮廓完全匹配对应型号柴油发动机缸体下平面的安装尺寸，周向孔位的位置度公差控制在0.1mm以内，保证安装时螺栓能够顺利穿入，不会出现错位顶丝的问题；壳体的整体下沉深度经过整机布局校核，安装后不会与发动机下方的车架、悬置支架产生运动干涉，同时壳体底部距离地面的预留高度满足整车通过性要求，避免复杂路况下托底撞击造成壳体破损漏油。侧壁预留的传感器安装接口可适配机油液位传感器、机油温度传感器的安装需求，接口的螺纹规格、密封端面平面度都满足对应传感器的安装标准，无需额外加工改型即可直接装配。

　　在实际工况适配方面，该壳体的储油容积经过润滑系统循环量计算，能够满足该型号柴油发动机额定工况下的机油储量需求，保证机油在循环过程中有足够的散热、消泡空间，避免机油温度过高、泡沫过多导致的润滑性能下降。壳体的壁厚选择兼顾了结构强度与轻量化需求，既能够承受车辆运行过程中路面飞石的冲击、机油的持续晃动冲击，也不会过多增加发动机的整体重量。法兰面的平面度公差经过严格控制，装配时配合耐油橡胶石棉垫或者成型密封胶，可在-40℃到120℃的工作温度区间内保持可靠密封，不会因为冷热交变出现密封失效。

　　不同于部分湿式油底壳的浅腔设计，该深腔结构更适配固定工况或者倾斜角度不大的柴油发动机应用场景，比如小型发电机组、农用拖拉机、轻型工程机械的动力单元，这类设备运行时的整机倾斜角度通常不超过15度，深腔结构可以保证在该倾斜角度下机油泵吸油口始终浸没在油面以下，不会因为倾斜导致吸空。在建模过程中，这类壳体的曲面过渡需要重点关注法兰与侧壁的衔接位置，既要保证冲压工艺的可行性，避免出现过小的圆角导致冲压开裂，也要保证安装面的平面度要求，不能因为曲面过渡导致法兰面出现翘曲；周向安装孔的位置需要与缸体对应的螺纹孔完全同轴，孔口的倒角设计既要方便螺栓导入，也要避免倒角过大影响密封垫片的压紧面积。壳体下部的放油螺塞接口位置设计在壳体最低点，保证换油时机油能够完全排空，不会残留旧油造成新机油的污染，接口处的密封端面设计为内锥面，配合铜垫片即可实现可靠密封，避免放油螺塞处出现渗漏。
