工业电缆卷绕用鼓式支撑放线架结构

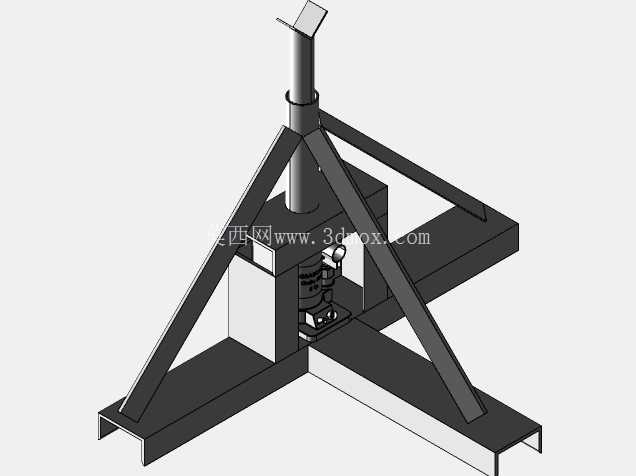

　　在电力施工、车间布线、重型设备线缆装配场景里，线缆的收放作业一直是影响作业效率的关键环节，这款鼓式支撑结构正是针对大直径重型电缆卷盘的承托、转动需求设计的专用支撑工装。不同于小型手持式卷线器，该结构适配的是单盘重量大、盘径宽的工业级电缆卷盘，整体采用双侧三角支撑的落地式结构，底座为横向延伸的型钢焊接框架，通过增大与地面的接触面积来分散卷盘满载时的竖向载荷，避免作业过程中出现架体侧翻、沉降的问题。支撑腿与底座之间设置了斜向加强筋，筋板的焊接位置经过受力校核，刚好对应卷盘轴端的载荷传递路径，能将轴部传递的竖向压力分解到整个底座框架上，减少局部应力集中带来的结构变形风险。

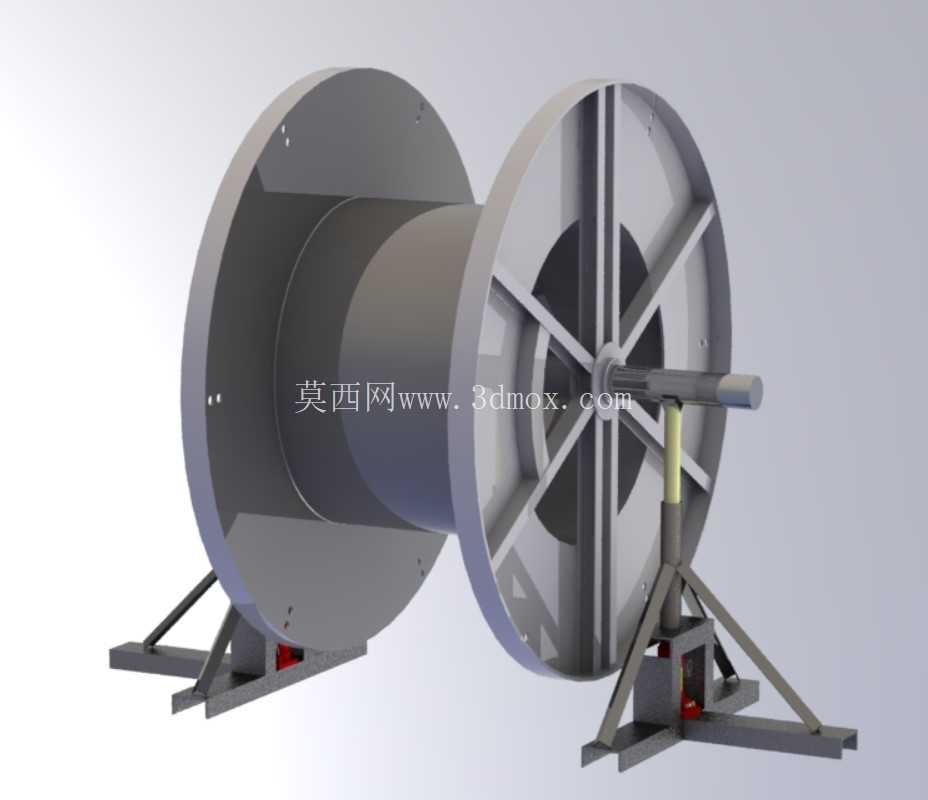

　　架体与卷盘轴配合的位置设置了带耐磨衬套的支撑座，衬套采用自润滑材质，不需要频繁加注润滑脂就能保证卷盘转动的顺畅性，即使是满盘的重型电缆，在人工拉动放线时也不会出现卡滞、抱死的情况，同时衬套的存在也能避免金属轴与支撑座直接摩擦，延长整个架体的使用寿命。卷盘部分采用辐条式结构设计，不同于实心侧板的卷盘，辐条式结构在保证侧板结构强度的前提下大幅降低了卷盘自身的重量，中间的卷筒部分为等直径圆柱面，能保证电缆卷绕时排线整齐，不会出现局部挤压、线缆外层绝缘皮磨损的问题，侧板边缘做了圆弧过渡处理，没有尖锐的毛刺棱角，能避免作业过程中剐蹭线缆外皮或者划伤操作人员。

　　两侧支撑座的高度经过精准匹配，保证卷盘安装后轴体处于水平状态，不会因为两侧高度差导致卷盘转动时出现轴向窜动，同时支撑座上设置了轴端限位结构，能防止卷盘在转动过程中从轴上脱出，提升作业过程的安全性。从安装边界来看，该架体的底座宽度适配常规工业厂区的通道尺寸，不需要额外拓宽作业面就能完成布置，架体的整体高度符合人体工程学设计，操作人员站在地面就能完成线缆的拉取、剪断作业，不需要额外登高操作。在实际使用场景中，该结构不仅可以用于新电缆的放线作业，也可以替换成可拆卸的轴体，完成旧电缆的回收卷绕工作，只需要在轴端加装简易的摇柄或者连接低速驱动装置，就能实现电动收线，适配不同的作业需求。设计过程中充分考虑了不同规格卷盘的适配性，支撑座上预留了不同高度的轴孔位，可以根据卷盘的直径大小调整轴的安装高度，避免卷盘直径过大时底部与底座发生剐蹭，也能防止卷盘直径过小时重心过高导致架体稳定性下降。整个架体的焊接部位都做了去应力处理，避免焊接残余应力导致长期使用后架体出现变形，所有外露的金属表面都做了防锈涂装，能适应车间、户外工地等不同的作业环境，即使在潮湿或者有轻微腐蚀的环境下使用，也不会出现短时间内锈蚀失效的问题。

　　不同于一体式的卷线设备，该支撑结构为分体式设计，各个部件之间可以通过螺栓拆卸，运输时能拆分成底座、支撑腿、轴体等几个独立部分，大幅降低运输时的体积占用，转运到作业现场后只需要简单的螺栓紧固就能完成组装，不需要复杂的调试工作，非常适合需要频繁转场的电力施工、现场布线作业使用。在结构强度校核阶段，针对满载工况下的轴体挠度、支撑腿压应力、底座抗弯强度都做了对应的仿真验证，确保在额定载荷下各个部件的变形量都在允许范围内，不会出现塑性变形影响正常使用，同时在支撑脚的位置预留了地脚螺栓安装孔，如果是长期固定在车间内使用，可以通过膨胀螺栓将架体固定在地面上，进一步提升作业时的稳定性，即使是大拉力快速放线的工况下，架体也不会出现移位、晃动的情况。
