户外拱形桁架式遮阳遮雨篷结构设计

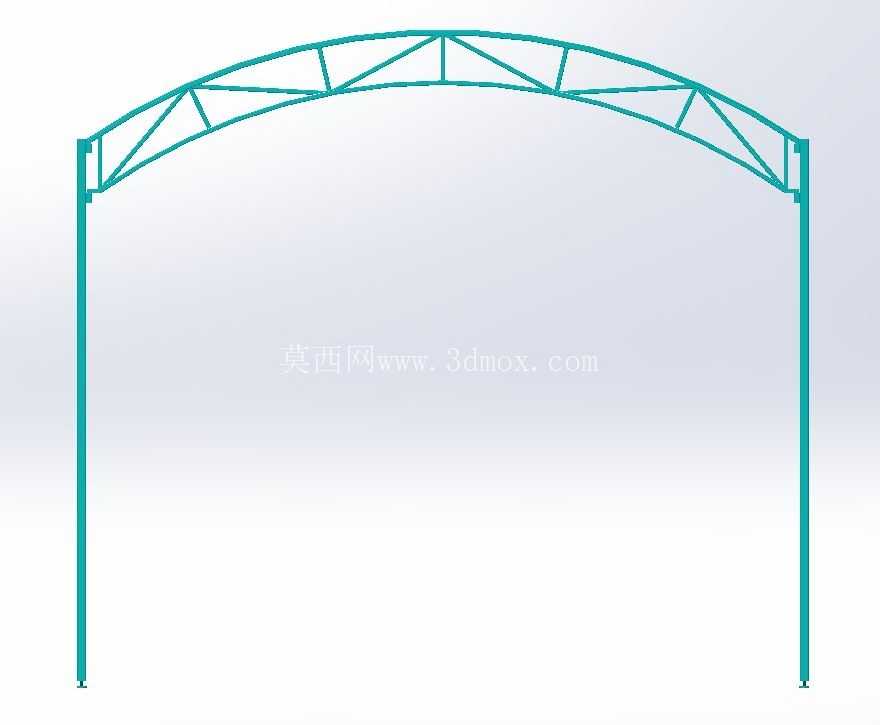

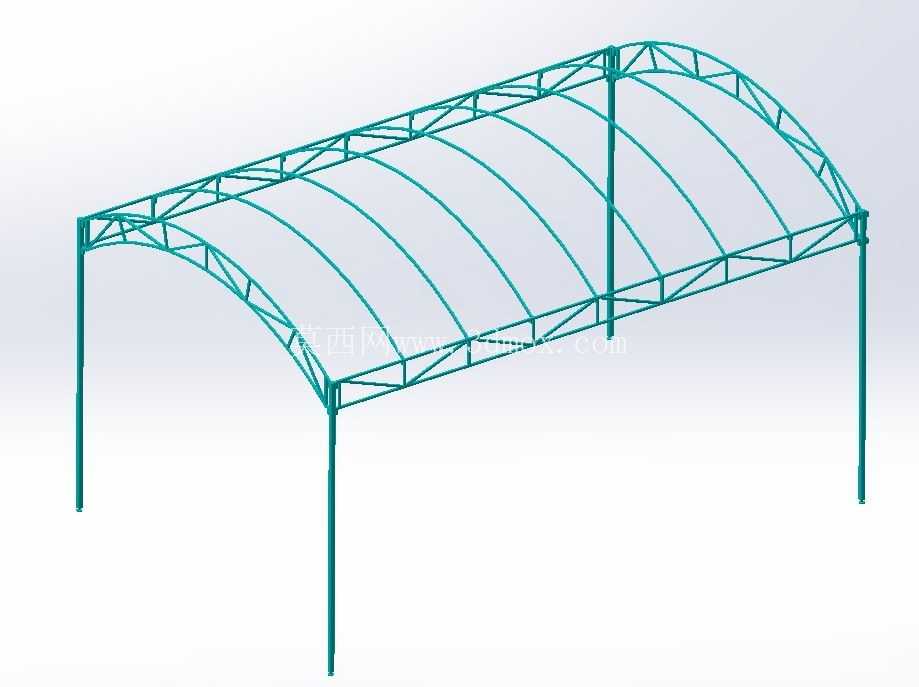

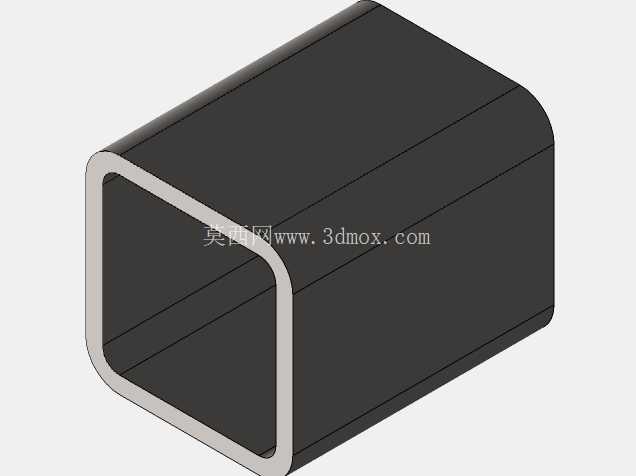

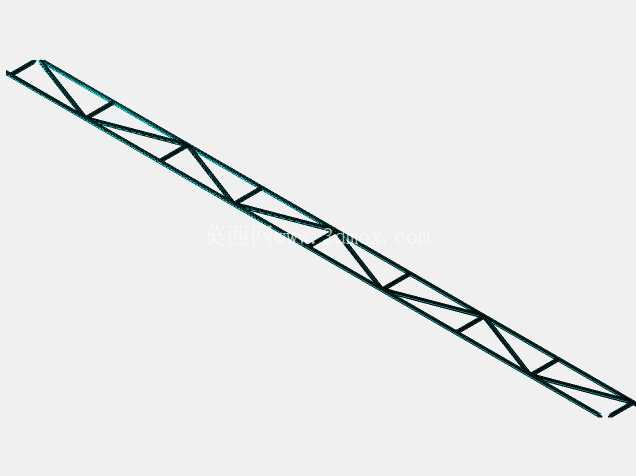

　　设计时首先要确定单跨跨度与拱高的比例，拱高通常取跨度的五分之一到四分之一，这个比例区间既能让拱形曲面获得足够的排水坡度，避免雨天篷面积水增加额外荷载，又能控制整体结构的迎风面积，降低强风天气下的风阻系数。竖向支撑立柱的布置间距需要结合上部桁架的杆件截面规格确定，常规户外使用场景下，立柱间距控制在3米到4米区间时，上部弦杆采用常规规格的型材就能满足挠度要求，不需要额外加大杆件截面造成材料浪费。安装边界方面，立柱底部需要预留不小于300毫米见方的固定基础面，如果是硬化水泥地面，可以采用膨胀螺栓直接固定立柱底板，如果是非硬化的泥土地面，需要给每根立柱配套预制混凝土基础墩，基础墩埋深要超过当地冻土层厚度，避免冬季冻土膨胀导致结构整体偏移。这类拱形桁架篷在户外临时活动场地、露天仓储周转区、户外作业临时工位区都有广泛应用，相比传统单立柱斜拉篷，拱形桁架的受力传递路径更合理，能在不增设中间支撑立柱的前提下实现更大的单跨覆盖宽度，避免立柱占用场地内的通行与作业空间。从结构设计逻辑来看，整体采用空间桁架受力体系，顶部拱形段的弧形杆件主要承担屋面荷载带来的弯矩，沿跨度方向布置的纵向弦杆与腹杆形成稳定的三角受力单元，把屋面承受的风荷载、雨雪荷载均匀传递到每一根竖向支撑立柱上，最终通过立柱底部的固定件把荷载传导到地面基础。

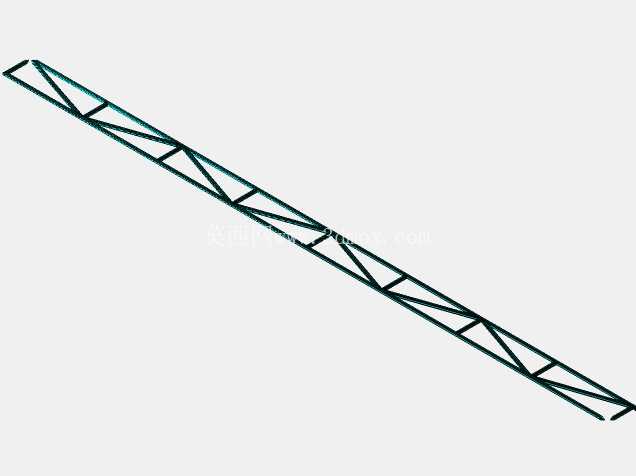

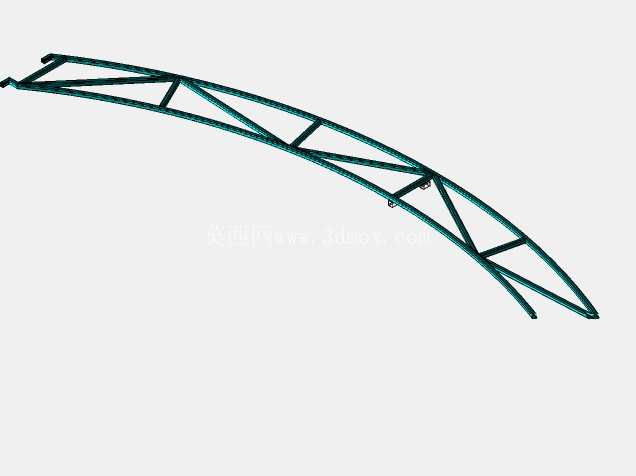

　　篷体的桁架杆件连接节点全部采用相贯线焊接工艺，相比节点板连接的方式，相贯线焊接的节点外观更简洁，不会出现突出的节点板剐蹭篷布的问题，同时节点的传力更直接，减少了节点板带来的应力集中风险。顶部拱形段的弦杆曲率需要保持一致，每一段弧形杆件的弯曲半径误差控制在2毫米以内，保证后续铺设篷布时，篷面能均匀贴合桁架轮廓，不会出现局部褶皱积水的问题。沿篷体长度方向，每两榀主拱形桁架之间设置交叉斜撑，斜撑与上下弦杆连接形成几何不变体系，避免整个篷体沿长度方向出现侧向失稳，尤其是在沿海多风区域，交叉斜撑的截面规格需要比内陆常规使用场景提升一个等级，抵抗瞬时强风带来的水平侧向力。

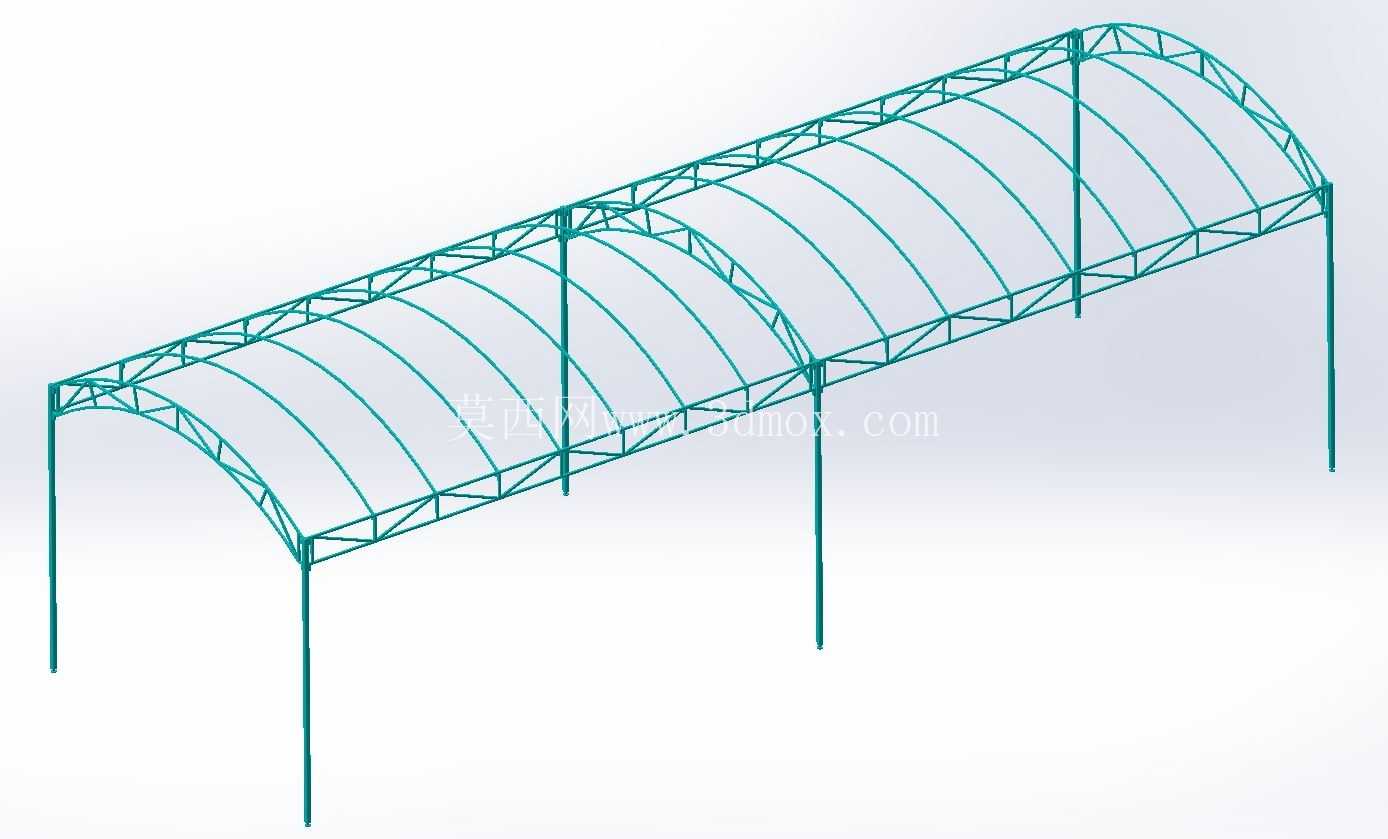

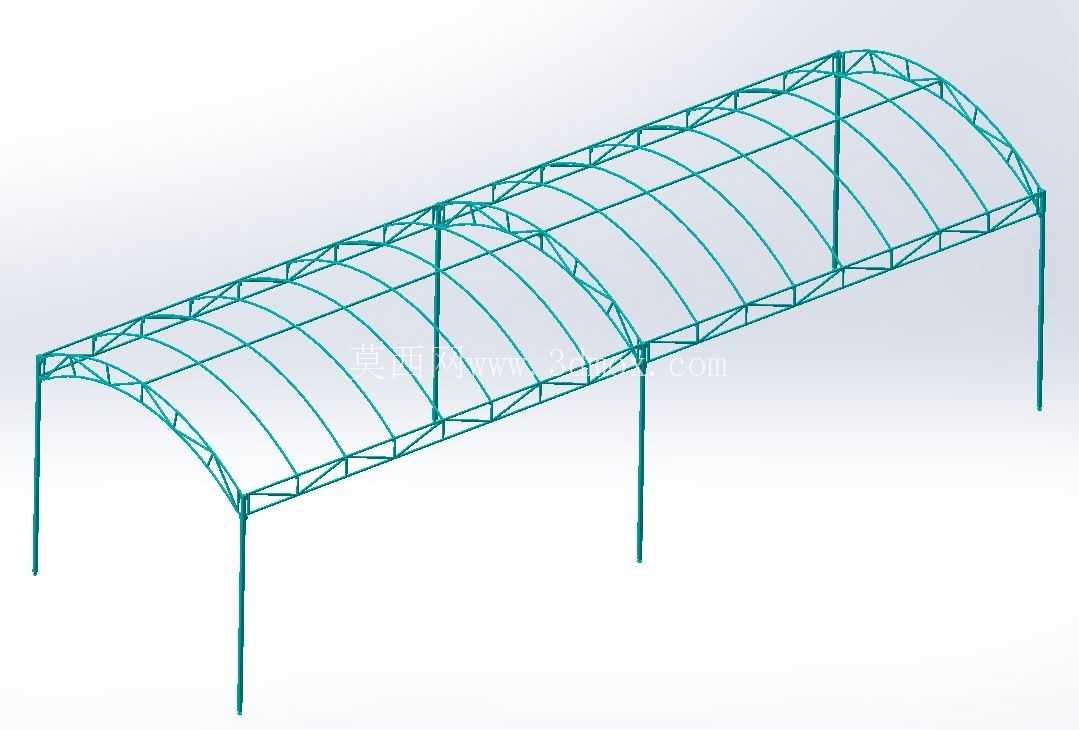

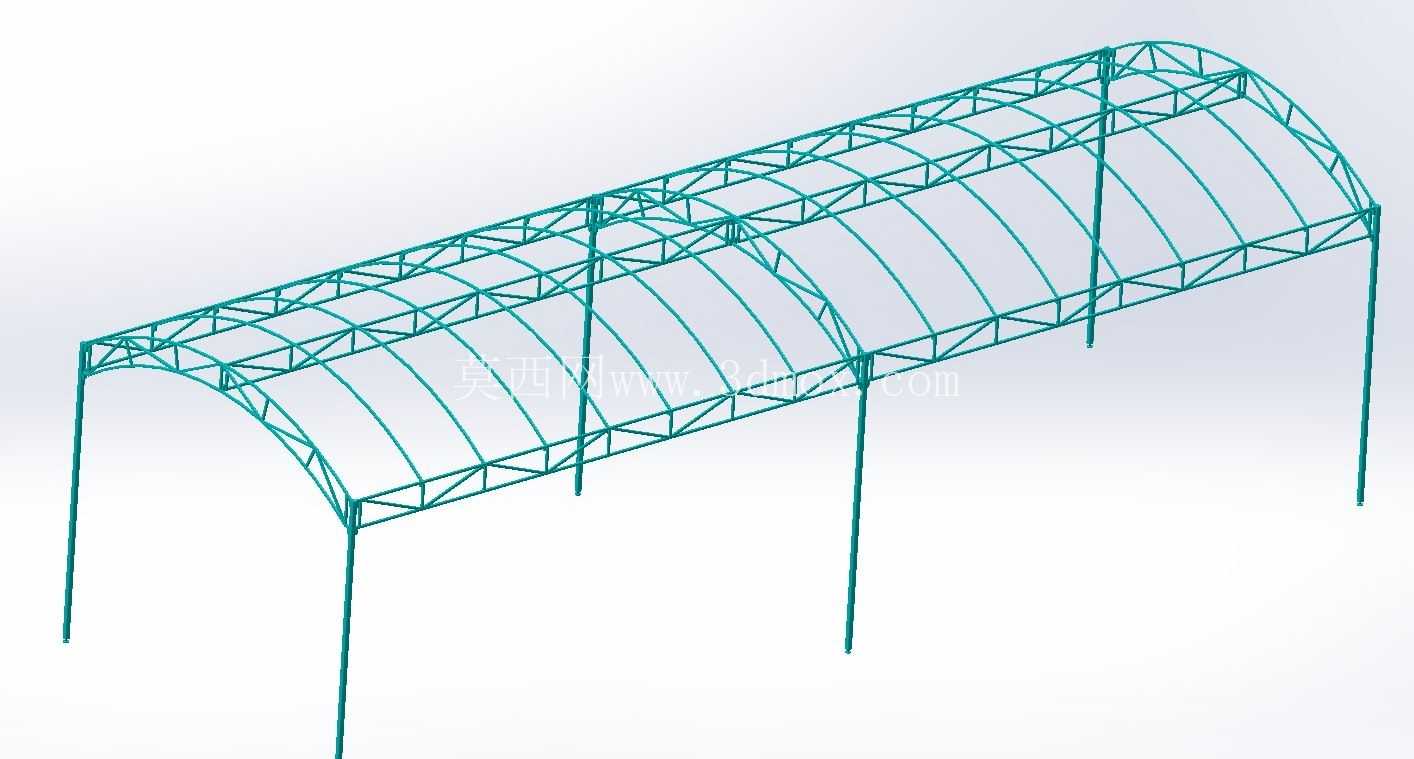

　　篷体两端的拱形桁架需要额外增设端部斜撑，把端部的风荷载直接传递到两侧的边立柱上，避免端部桁架在风吸力作用下出现向外变形的情况。实际使用中，这类桁架篷可以根据场地需求灵活调整总长度，只需要沿长度方向增加标准段的拱形桁架与纵向连接杆件即可，不需要对原有结构做大规模改动，适配不同尺寸的户外场地需求。设计时还要考虑篷布的固定方式，在每一根拱形弦杆上预留等间距的篷布固定孔位，孔位间距控制在200毫米到300毫米之间，采用绑带或者专用压条固定篷布，既方便后期更换破损篷布，又能保证篷布张拉后的张紧度，避免大风天气下篷布出现反复拍打桁架的情况。

　　对于需要长期固定使用的场景，还可以在桁架表面做热镀锌防腐处理，提升杆件的抗锈蚀能力，延长整体结构的户外使用寿命，相比刷漆防腐的处理方式，热镀锌层的附着力更强，在户外日晒雨淋的环境下不容易出现脱落掉漆的问题。结构的竖向立柱需要预留管线穿装孔位，如果篷内需要布置照明线路或者临时供电线路，可以直接从立柱内部穿线，避免线路外露带来的安全隐患，同时让整体外观更整洁。在进行三维建模时，需要先搭建主拱形桁架的参数化骨架，把拱高、跨度、立柱间距都设置成可调整的参数，后续遇到不同尺寸的篷体需求时，只需要修改对应参数就能快速生成整体框架，不需要重新逐个绘制杆件，提升设计迭代效率。每根杆件的下料长度需要在模型中直接提取，结合相贯线切口的参数导出下料图，指导车间下料切割，减少现场拼装时的杆件修磨工作量，保证拼装精度。
