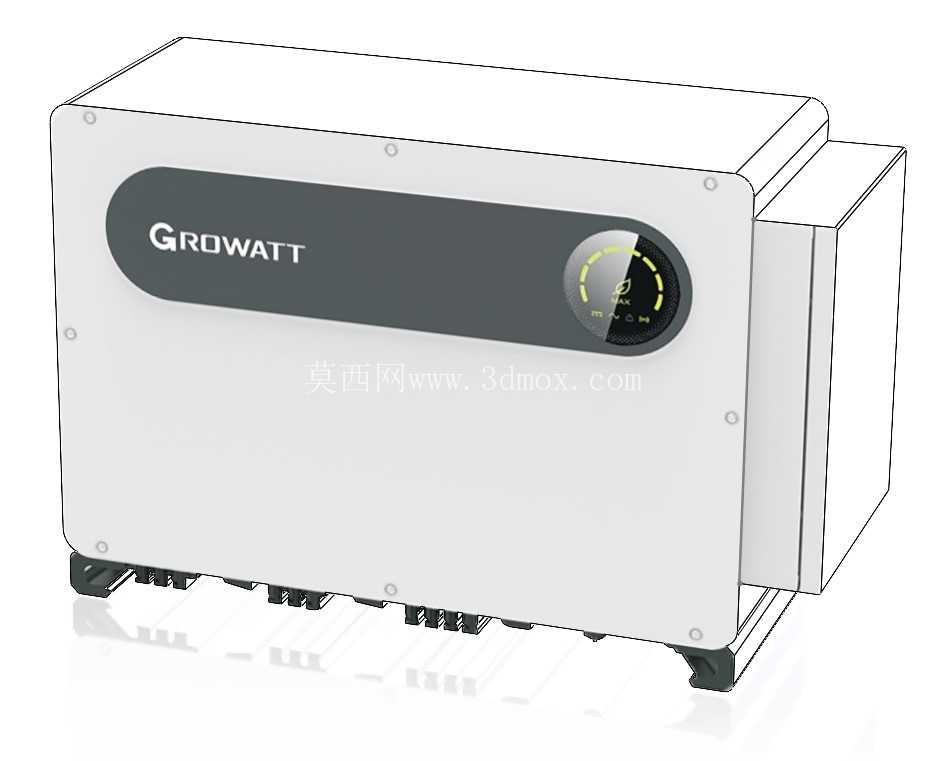

古瑞瓦100KTL并网光伏逆变器结构设计

　　做光伏电站结构设计快八年，经手的组串式、集中式逆变器三维建模不下四十款，这款100KTL机型的结构细节，是我接触过的同功率段里对工商业屋顶场景适配度做得比较扎实的一款。先从安装边界说，这类百千瓦级并网逆变器大多用在彩钢瓦工商业屋顶、地面分布式电站的支架侧，整机采用壁挂式安装结构，背部预留的挂点间距完全匹配常规C型钢光伏支架的孔位模数，不需要额外做转接件，现场安装的时候能省不少打孔定位的功夫。整机的外形做了切角收边处理，顶部的散热鳍片区域做了内凹式设计，避免屋顶安装时高空坠物直接砸到散热芯体，底部的接线腔做了外翻式防水沿，哪怕是南方雨季的斜向降雨，也不会顺着接线端子的缝隙渗进腔体内部。

　　从功能结构的设计逻辑来看，这款机型的核心是把直流侧光伏组串的直流电转换成符合电网要求的工频交流电，整机的腔体做了明确的分区：左侧是直流接线区，预留了多路MPPT接入的端子位，每一路端子都做了独立的绝缘隔仓，避免单路组串故障拉弧影响相邻回路；中部是核心功率模块区，IGBT模块的安装基板直接和背部的散热壳体做了导热贴合，没有额外的转接导热层，能把功率器件工作时产生的热量直接传导到外部散热结构上，降低长期高负载运行时的热衰减；右侧是交流输出与通讯接线区，电网接线端子做了防呆设计，相序标识直接模压在壳体上，现场接线的时候不会出现相序接反的低级错误，通讯端子预留了RS485和以太网接口，能直接对接电站的监控系统，不需要额外扩展通讯模块。

　　实际做三维建模的时候要特别注意几个干涉点：一是正面的状态显示屏区域，做了圆形的凸台防护，显示屏表面和凸台端面留了1.5mm的下沉距离，避免现场清洁或者搬运的时候刮花显示面板；二是侧面的维护门，铰链做了内置式设计，开门角度能达到120度，维护的时候不需要完全拆下门板，在狭窄的屋顶通道里也能完成接线和检修操作；三是底部的格兰头安装位，每个格兰头的间距留足了线缆弯曲半径，哪怕是用16平方的直流线缆，接完线之后也不会出现线缆过度弯折导致的绝缘层破损问题。

　　从应用场景的适配性来说，这款机型的防护等级结构能满足户外露天安装的要求，壳体的接缝处都做了发泡密封胶条，胶条的安装槽做了梯形限位结构，长期户外使用不会因为胶条老化移位导致密封失效。整机的重量分布做了优化，重心靠近背部挂接面，壁挂安装之后不会出现前倾的应力，对安装支架的载荷要求比同功率段的其他机型低大概15%，在一些载荷冗余不大的老旧彩钢瓦屋顶上也能安装使用。建模的时候还要注意安装维护的操作空间，设备前方要预留至少800mm的操作距离，顶部要留200mm的散热通风空间，底部离地面或者屋面的距离不能低于300mm，避免雨季积水溅到接线腔，这些尺寸边界在做电站整体布局建模的时候都要提前预留，不然现场安装完会出现维护空间不足、散热不畅的问题。

　　另外这款机型的散热风道做了下进上出的直通风道设计，进风口在底部接线腔的上方，做了三层防尘滤网结构，滤网是抽拉式设计，不需要拆开整机外壳就能抽出清理，适合西北多沙尘地区的使用场景，风道内部没有多余的阻流结构，空气能直接带走功率模块和电感元件的热量，满负载运行的时候散热风扇的转速能根据内部温度自动调节，不会长期高转速运行降低风扇寿命。做结构校核的时候要注意，壳体的承重挂点要做1.5倍整机重量的载荷校核，毕竟户外安装还要考虑风载的影响，挂点的加强筋直接和壳体的主框架做了一体化设计，不是后期铆接的附件，长期使用不会出现挂点断裂的风险。
