100mm口径薄壁塑料波纹管路组件

　　这套100毫米口径的薄壁塑料波纹管路组件，主要面向低压流体输送、通风除尘、设备走线防护等场景设计，在木工车间除尘系统、实验室通风管路、小型给排水临时管线、工业设备线束防护等工况中都有广泛应用。不同于硬质PVC直管的刚性连接局限，这类波纹结构的管件可以在不额外增加弯头接头的情况下，实现小半径的角度转向，大幅减少管路连接节点，降低安装过程中的密封处理工作量，同时也能抵消管路运行中产生的轻微振动位移，避免硬接接口长期受应力出现开裂渗漏的问题。

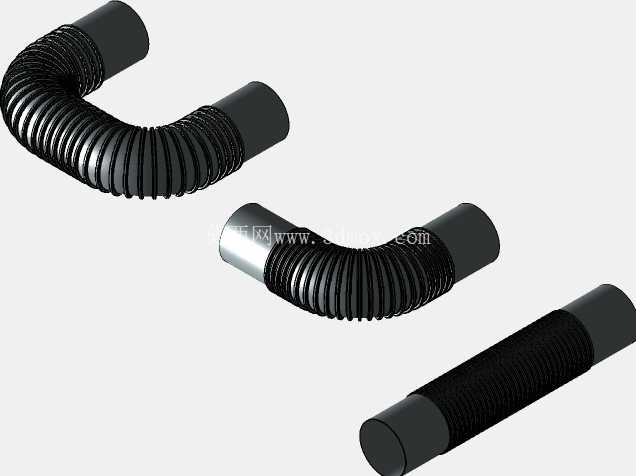

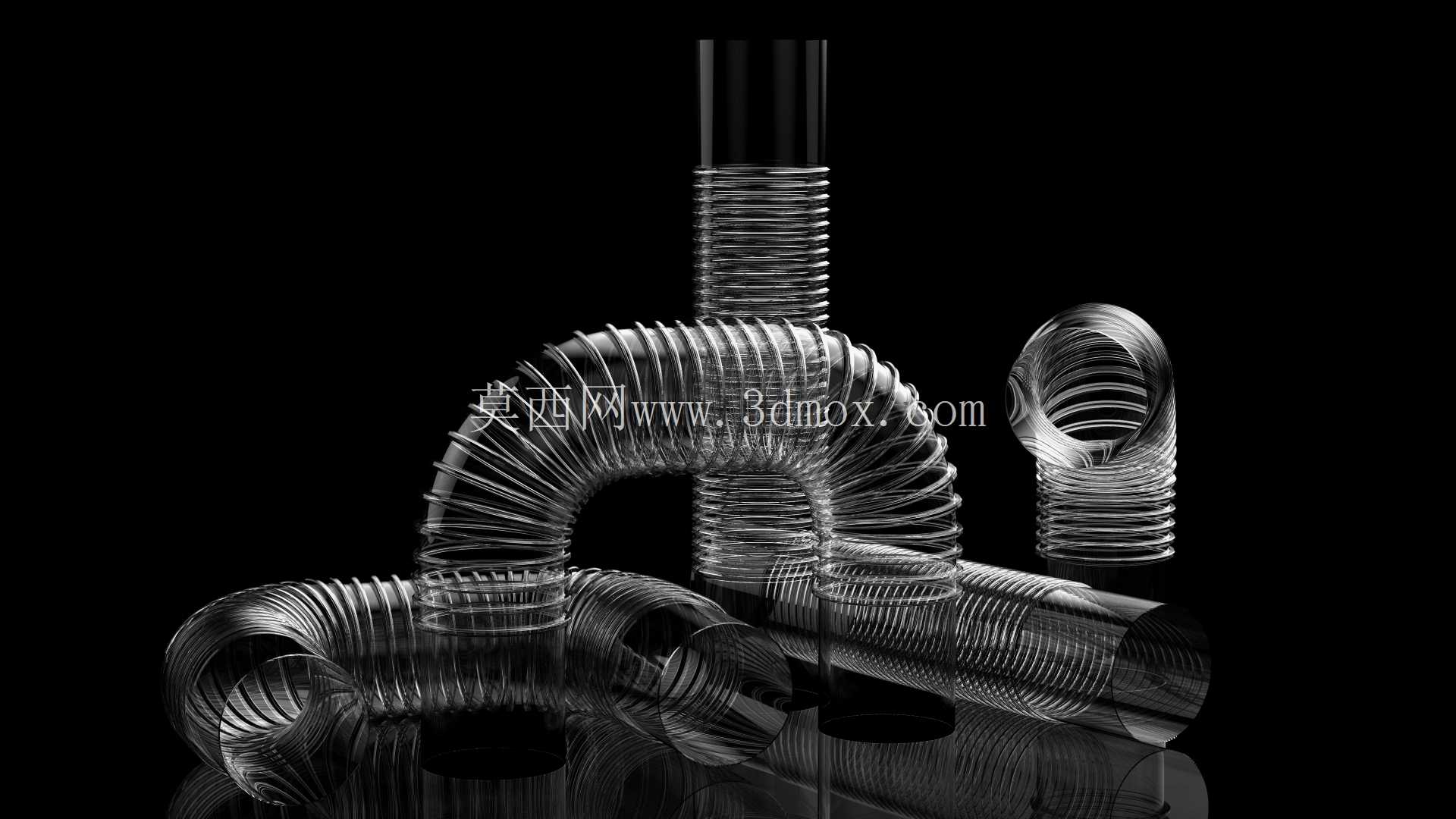

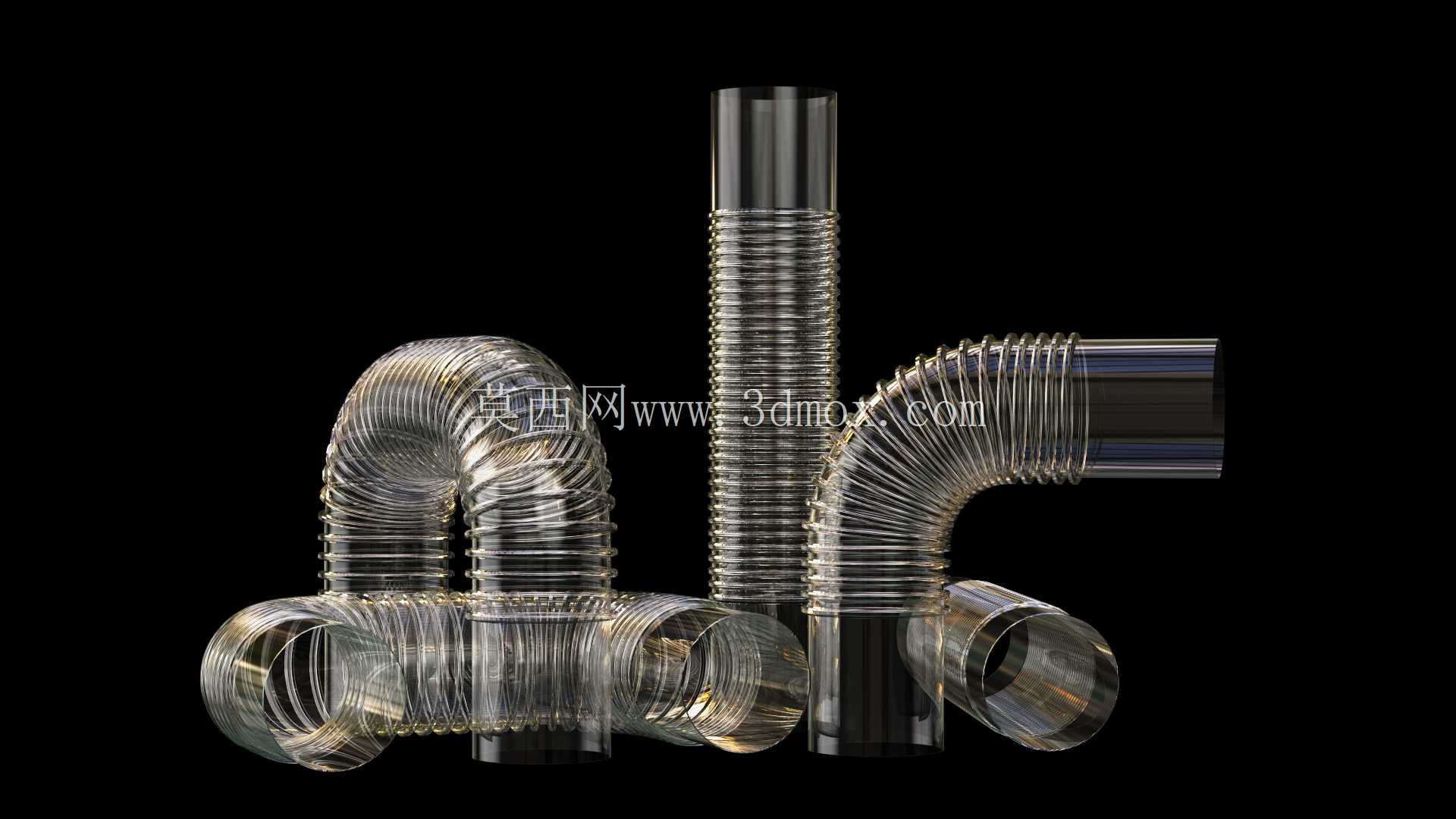

　　从结构设计层面来看，整套组件包含了直通段、90度弯弧段、U型转向段等不同形态的管件，所有管件的通径保持一致，均为100毫米，能够保证管路内部流体通过时不会出现截面突变导致的压损增大问题。波纹段的波峰波谷采用等距设计，波高控制在合理范围，既保证了管壁可以灵活弯曲，又不会因为过度褶皱导致通径缩小，薄壁结构的设计在保证环刚度满足低压工况使用要求的前提下，尽可能降低了材料用量，减轻管件自身重量，单人即可完成搬运和安装作业，不需要额外的吊装辅助。

　　在安装边界上，这套管件的端口采用平直光面设计，不需要特殊的专用接头，常规的100毫米口径PVC管卡、抱箍、密封胶圈都可以直接适配，和同口径的硬质PVC管、镀锌螺旋风管都能实现对接。弯弧段的最小弯曲半径可以达到管径的1.5倍，在狭小的设备夹层、吊顶空间内布线时，不需要提前定制特殊角度的弯头，可以根据现场实际空间走向直接调整弯曲角度，适配复杂的安装环境。需要注意的是，这类薄壁塑料波纹管的适用温度范围在-10℃到60℃之间，不适合输送高温流体或者在长期暴晒的室外环境裸露使用，安装时如果需要埋地铺设，需要在外层增加防护套管，避免尖锐石块刺破管壁。

　　从实际使用的功能特性来看，塑料材质本身具备不错的耐酸碱腐蚀能力，在输送带有弱腐蚀性的通风废气、或者排放轻度酸碱属性的废水时，不会像金属波纹管那样容易出现锈蚀问题，内壁光滑的塑料材质也不容易积留杂物，在除尘系统中使用时，粉尘不容易附着在管壁上，减少管路堵塞的清理频次。波纹结构的设计还让管路具备一定的伸缩余量，在环境温度变化导致管路热胀冷缩时，波纹段可以通过自身的形变吸收长度变化量，不需要额外加装伸缩节，简化了管路系统的结构。

　　在建模逻辑上，这套组件的建模过程优先保证了通径尺寸的准确性，所有管件的接口尺寸完全统一，能够实现任意拼接组合，波纹结构采用螺旋扫描的方式生成，保证每一段波峰波谷的尺寸一致，弯曲段的波纹做了随形处理，避免弯曲位置出现波纹变形导致的壁厚不均问题，所有薄壁的厚度保持均匀，符合实际注塑或者挤出成型的工艺要求，不会出现建模中常见的壁厚突变、曲面破面等问题，能够直接用于装配验证、管路布局模拟、工程出图等实际设计工作中。
