切尔西主题拼接式户外露营炉具支架

　　这款拼接式金属支架主要面向户外露营、车尾箱聚会、球迷主题户外活动场景设计，核心用途是承托户外炉具、小型锅具，作为露营时的焚火台支架或者炊具支撑结构使用，相比一体式炉架更便于收纳运输，适合单人徒步露营、小型车友聚会等轻量化出行场景。整个支架采用四块完全对称的金属板材拼接而成，单块板材边缘设计有互锁卡扣结构，组装时不需要额外的螺丝、焊接工序，只需要将相邻板材的卡扣对位卡合，就能形成稳定的四边形支撑结构，拆卸后四块板材可以完全叠平，收纳厚度仅为单块板材的厚度，能够轻松塞进背包侧袋或者露营装备箱的缝隙中，不会占用过多储物空间。

　　设计阶段优先考虑了板材的利用率，四块拼接板的轮廓完全一致，激光切割排样时可以紧密排布，最大限度减少边角料浪费，降低加工成本；板材边缘的卡扣采用梯形止退结构，卡合后在承受竖向载荷时不会出现松脱移位，每侧板材上预留的三个凸起卡扣与相邻板材的卡槽配合，能够抵消横向的扭力，即使在不平整的露营地面上，也能通过微调卡扣卡入深度调整整体水平度，避免放置在上面的锅具出现倾斜洒漏的问题。

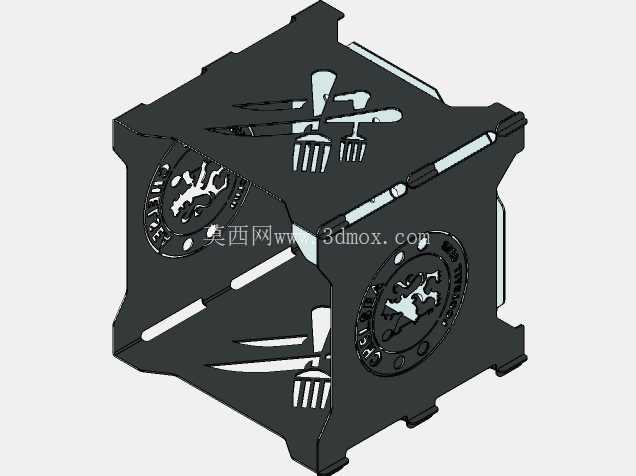

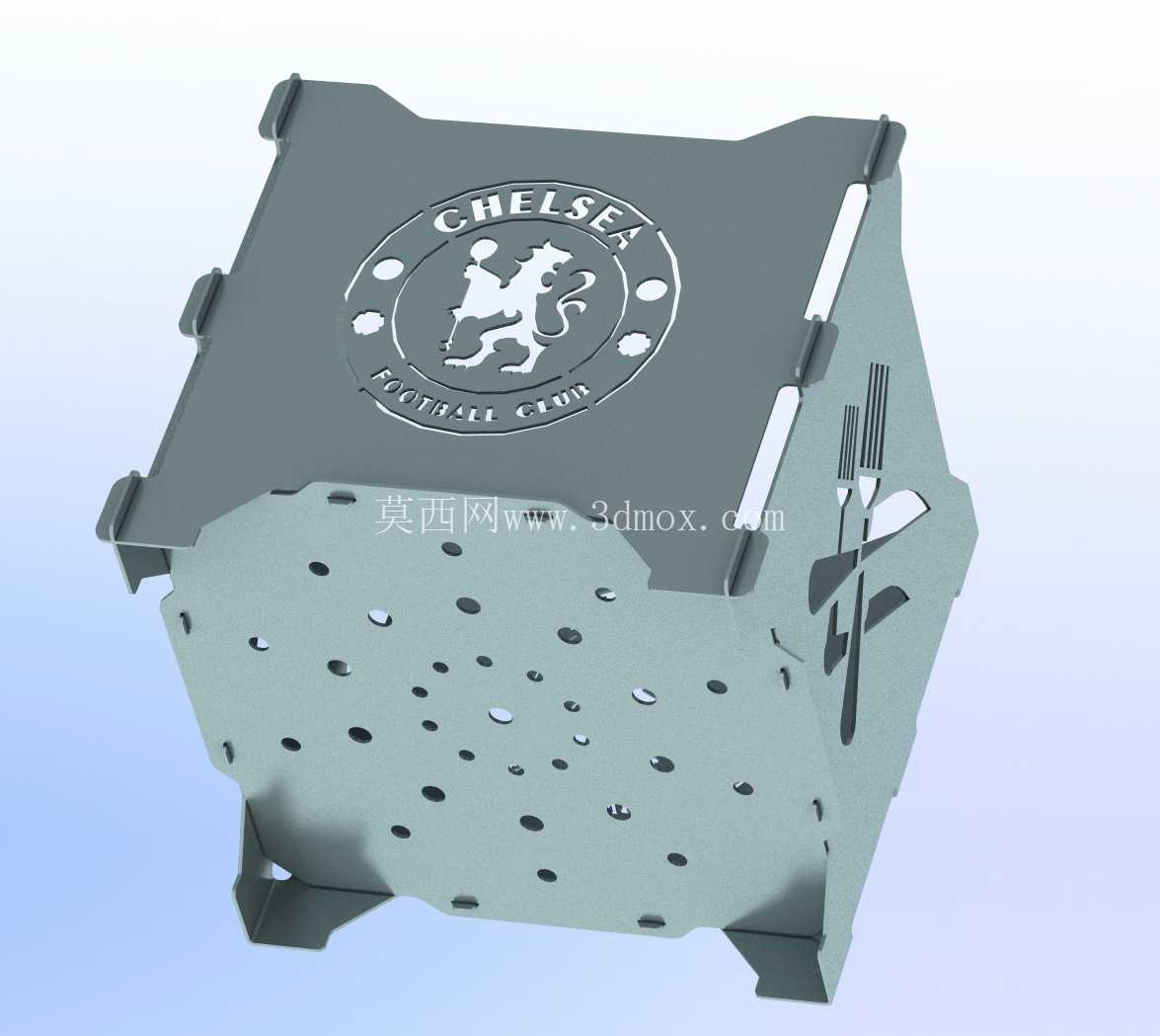

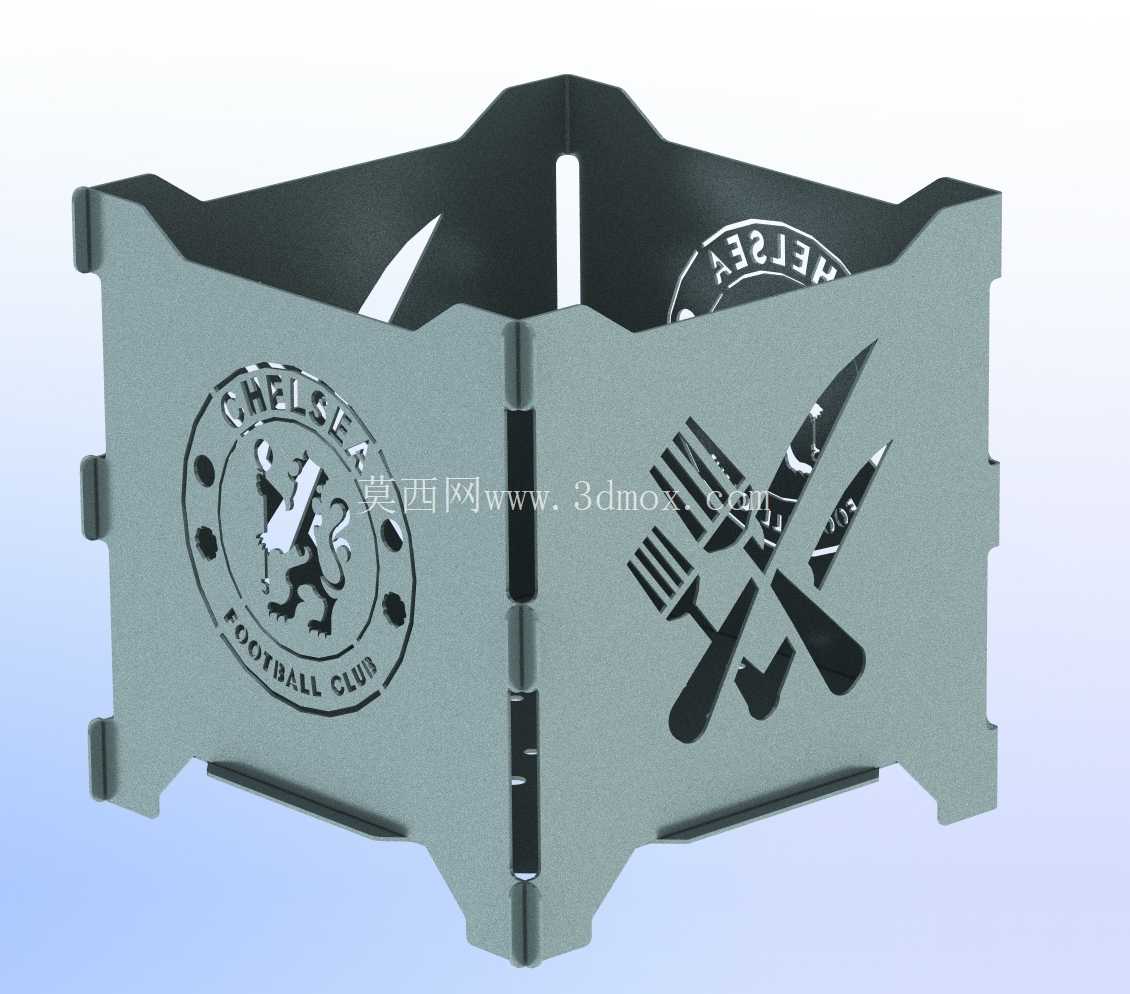

　　外形设计上融入了切尔西足球俱乐部的标识元素，正面板材蚀刻有切尔西俱乐部队徽，相邻板材切割出交叉刀叉的图案，既满足球迷用户的主题偏好，这些镂空图案同时也承担了通风进氧的作用，当作为小型焚火台支架使用时，侧面的镂空能够让外部空气持续进入腔体内部，提升木炭燃烧的充分度，减少烟气产生，相比全封闭的炉架燃烧效率更高。从安装边界来看，组装完成后的整体轮廓为正四边形结构，内部腔体尺寸适配市面上主流的单人露营炉具、直径20cm以内的户外锅具，板材高度经过反复校核，既能够保证底部留出足够的空气流通空间，也不会因为过高导致整体重心上移，放置满水的锅具时稳定性足够；板材边缘所有切割位置都做了倒钝处理，没有尖锐毛刺，组装和拆卸过程中不会划伤手部，不需要额外的包边处理。

　　结构强度方面，选用常规厚度的冷轧钢板作为加工基材，每侧板材上的竖向加强折边能够提升板材的抗弯折能力，即使在上面放置总重5kg以内的炊具和食材，也不会出现板材变形、卡扣脱开的问题；板材表面可以根据使用需求做喷塑、发黑或者烤蓝处理，提升户外使用时的防锈能力，适应潮湿的露营环境。在实际使用场景中，这款支架除了承托炉具，也可以作为小型露营桌的支撑框架，搭配一块同尺寸的金属面板就能放置餐具、食材，一物多用减少露营需要携带的装备数量；拼接结构的设计也让后期维护十分方便，如果某一块板材出现变形或者损坏，只需要单独更换对应板材即可，不需要整体报废，降低使用成本。设计过程中针对卡扣的配合间隙做了多轮调整，间隙过大会导致组装后结构晃动，间隙过小则会导致组装拆卸困难，最终确定的间隙值既能保证徒手就能完成组装，也不会出现明显的框量；侧面的镂空图案在设计时特意避开了卡扣受力区域，不会因为镂空导致板材局部结构强度下降，所有镂空的转角位置都做了圆角处理，避免激光切割后出现应力集中，导致板材受力时从转角位置开裂。
