工业立式锥底储料筒仓结构设计

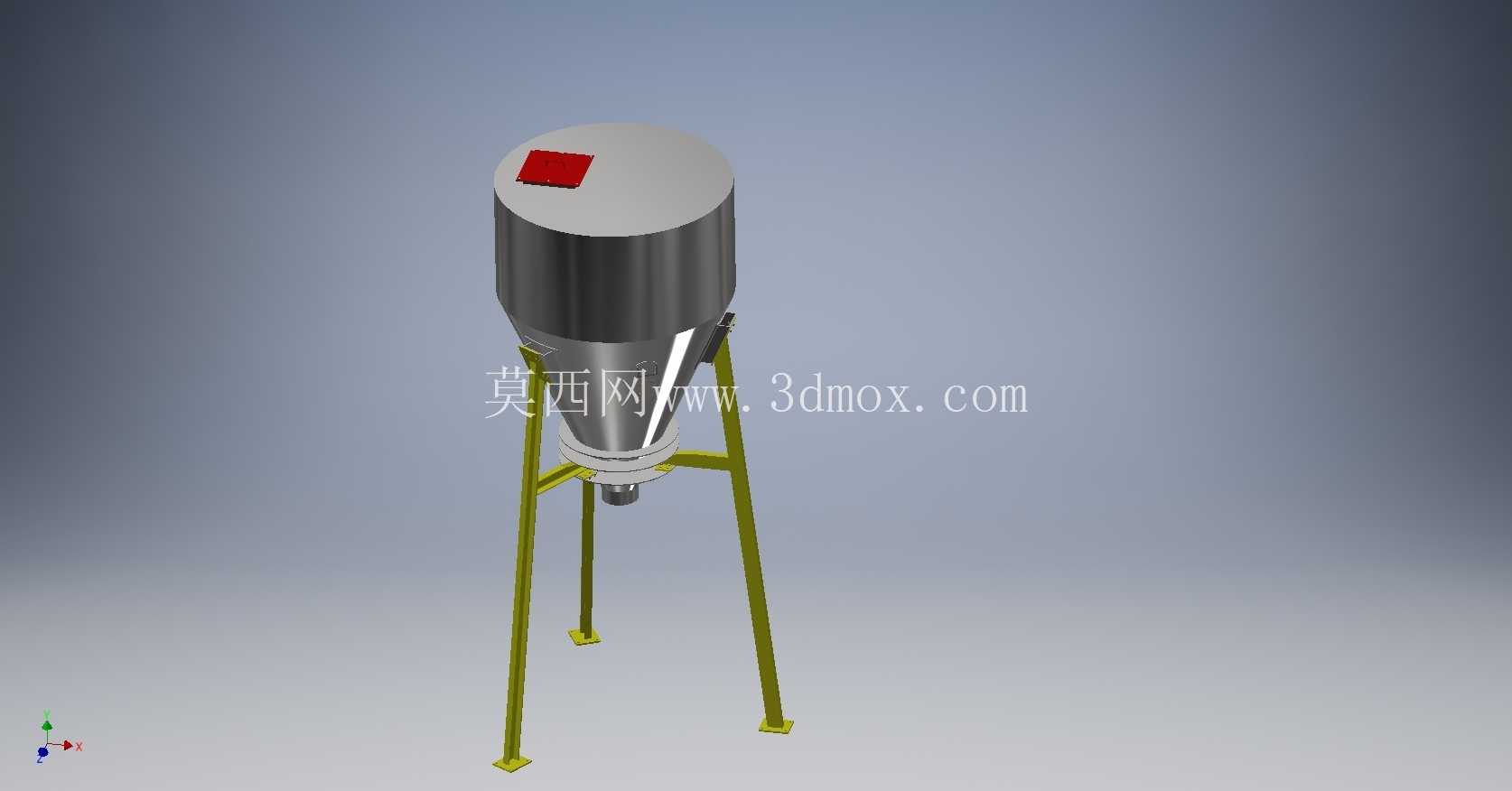

　　在散料存储与中转的工业场景中，这类立式锥底储料结构是粉体、颗粒类物料暂存环节的核心承载单元，常见于粮食加工、建材生产、化工原料输送、塑料造粒等生产线的物料缓存工位，承担衔接上游供料与下游计量、配料、出料工序的作用，避免生产流程因物料供给节奏差出现断料或堆料问题。从结构设计逻辑来看，上部采用等直径圆柱筒体，是为了在固定占地面积下最大化规整储料容积，筒体段的物料对仓壁的静压力分布均匀，不会出现局部应力集中的问题，圆柱段顶部预留的方形安装位，可根据实际工况搭配料位计、除尘接口、进料管或者人孔组件，满足不同物料的进料与状态监测需求。

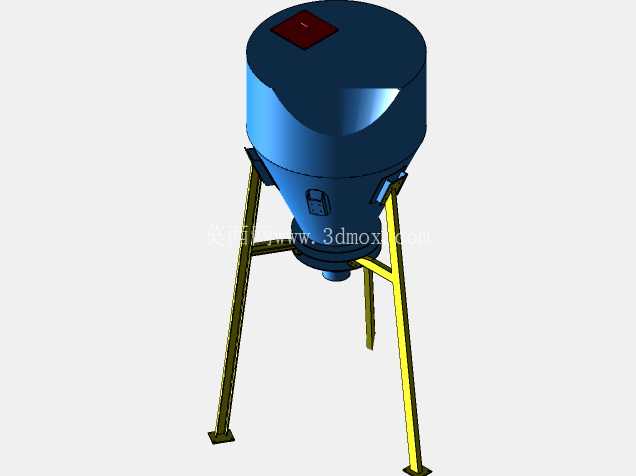

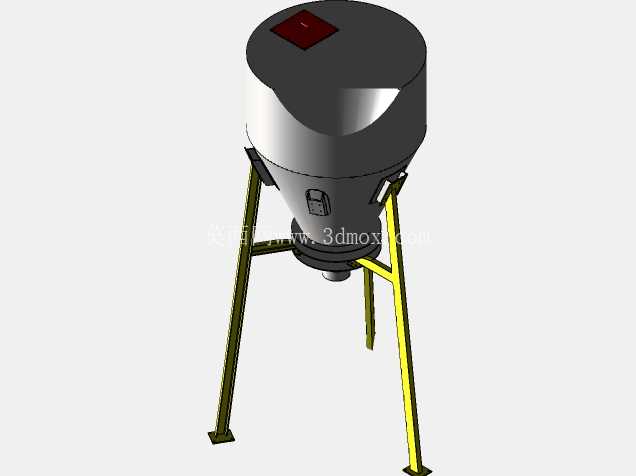

　　下部的锥段设计是整个结构的核心功能区，锥角的取值经过反复校核，既要保证粉体、颗粒物料依靠自重能够顺利沿锥壁下滑，不会出现架桥、堵料的问题，又要控制整体设备的总高度，避免锥段过长导致安装空间超限，锥段末端的缩径结构可直接对接旋转卸料阀、振动给料器或者螺旋输送设备，实现定量出料的功能匹配。支撑结构采用三腿式支架设计，相比四腿支架，三腿结构对安装地面的平面度公差容忍度更高，不会出现因地面不平导致的支架腿虚接受力问题，三根支腿沿筒体圆周均匀分布，将上部储料的载荷均匀传递到地面，支腿底部的方形安装脚板预留了螺栓固定孔，可通过膨胀螺栓与地面基础或者安装平台刚性连接，抵抗物料进料时的冲击载荷与出料时的振动影响，支腿与筒体、锥段的连接位置设置了加强筋板，避免满仓状态下焊缝处出现应力撕裂。

　　从安装边界来看，这类结构的整体占地直径由支腿的外伸跨度决定，安装时需要在地面预留对应尺寸的安装平面，同时要保证锥段下方有足够的空间安装出料配套设备，顶部进料口的位置需要和上游供料设备的出料口中心对齐，避免进料时物料偏载导致筒仓侧倾。设计过程中需要根据存储物料的堆积密度计算筒体壁厚，常规颗粒物料存储时筒体采用薄壁结构即可满足强度要求，如果存储磨琢性较强的物料，还需要在锥段内壁增加耐磨衬板，减少物料长期冲刷对壁面的磨损；针对容易吸潮结块的物料，还可在锥段外壁加装振动器或者气碟装置，辅助物料顺利下滑，避免堵料。

　　整个结构的外形没有多余的突出部件，所有焊接位置都做了圆弧过渡处理，避免物料在边角位置残留积料，圆柱筒体顶部的封盖采用平盖设计，加工难度低，也方便后期开盖清理内部残留物料，封盖上的方形部件可根据实际需求替换为不同的功能组件，不需要对主体结构做额外修改，具备较强的工况适配性。在生产线布局时，这类筒仓通常布置在高楼层平台或者钢架平台上，利用高度差实现物料自重出料，不需要额外增加动力输送设备，能够有效降低生产线的能耗与设备投入成本，三腿支架的跨距设计也给下方的出料设备预留了足够的操作与维护空间，方便后期对卸料阀等部件进行检修更换。
