矩形风管连接密封结构三维设计

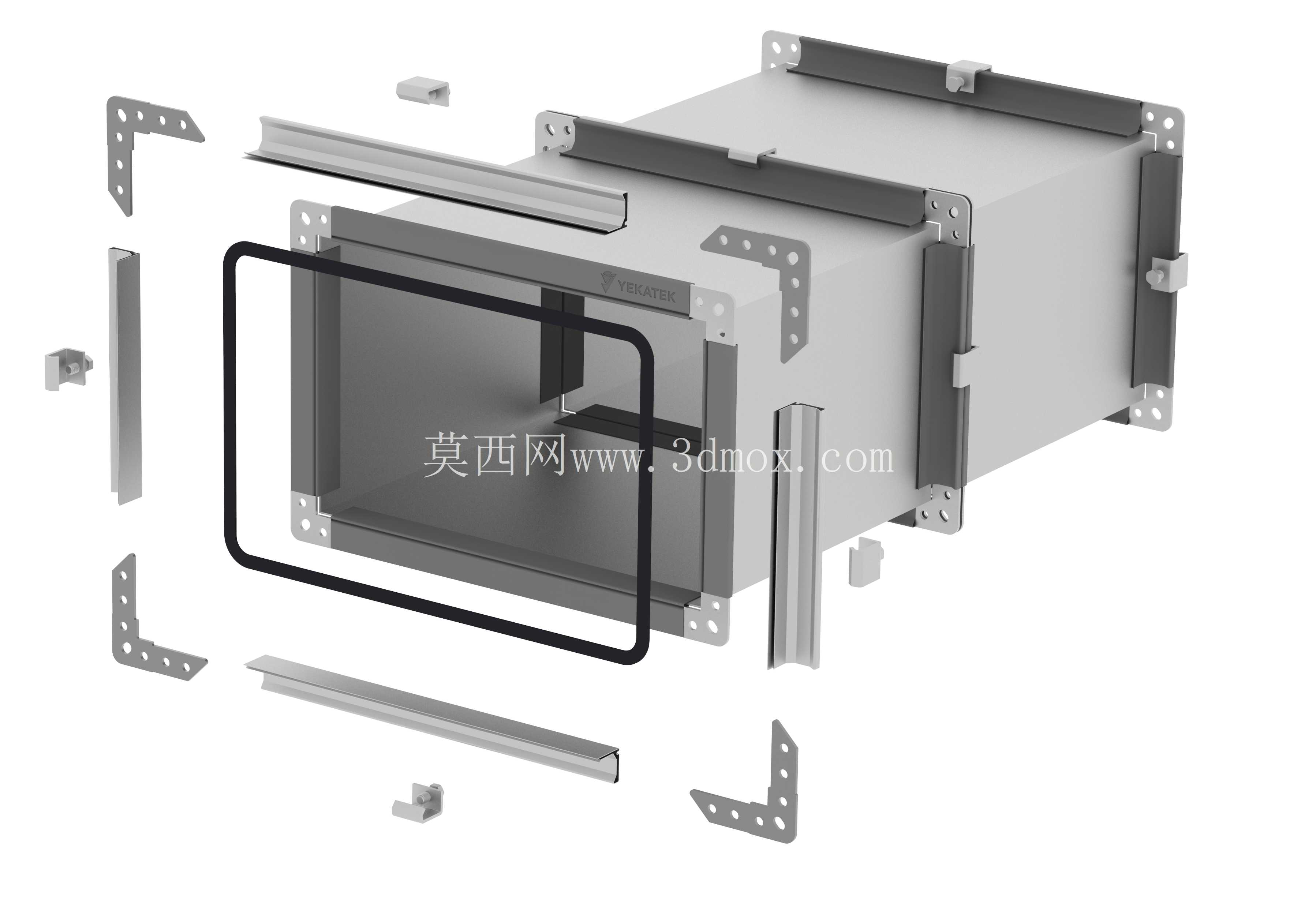

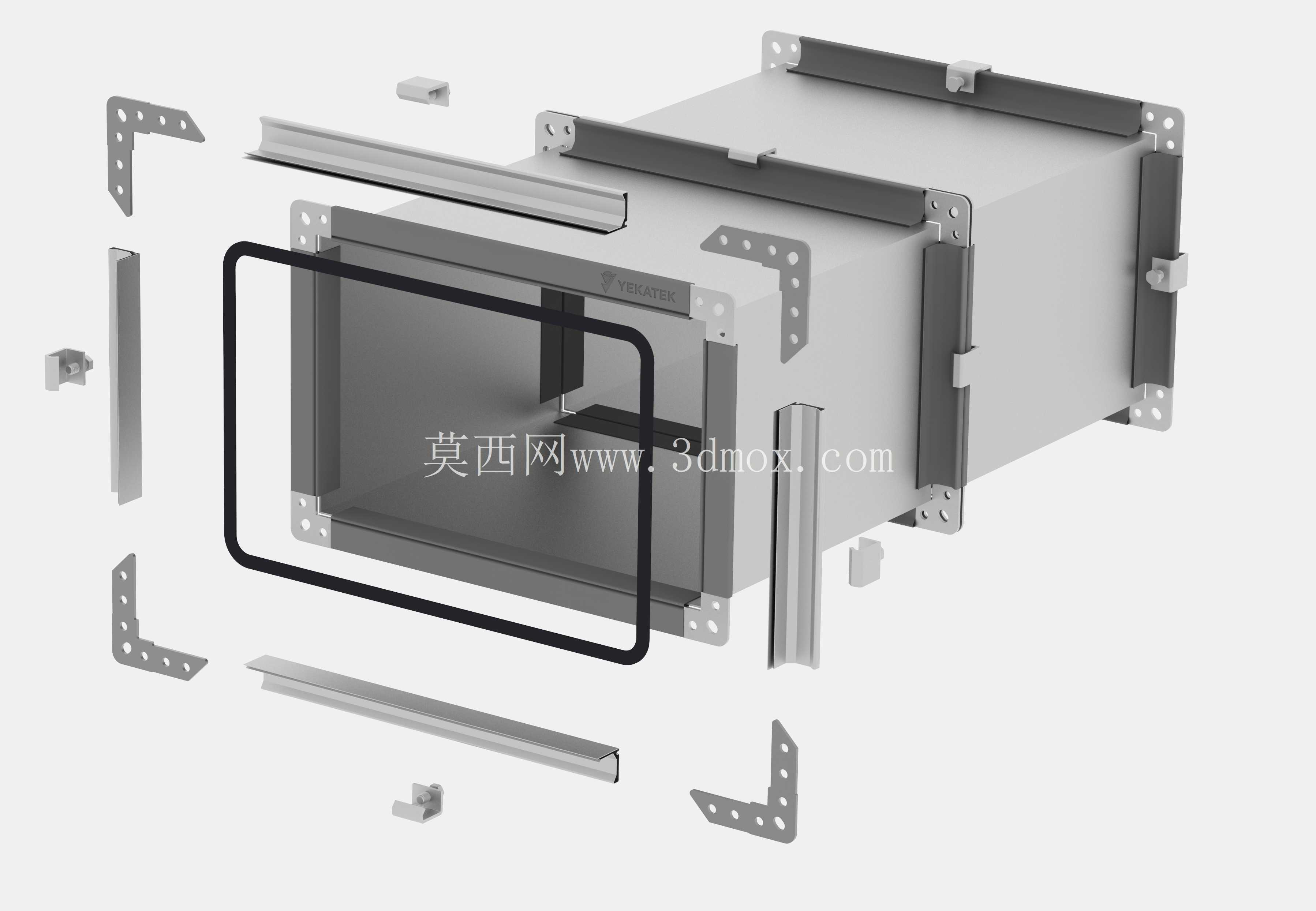

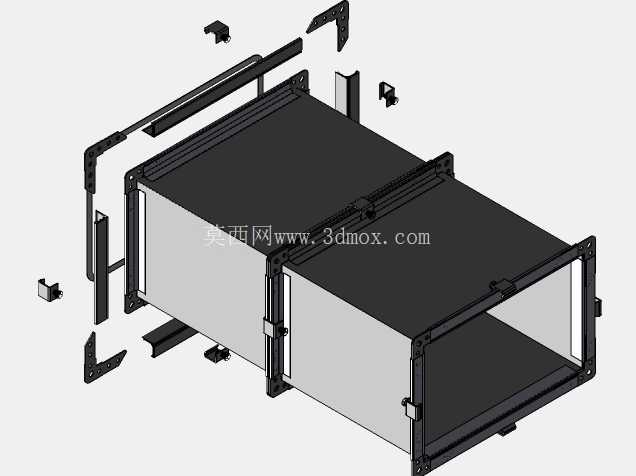

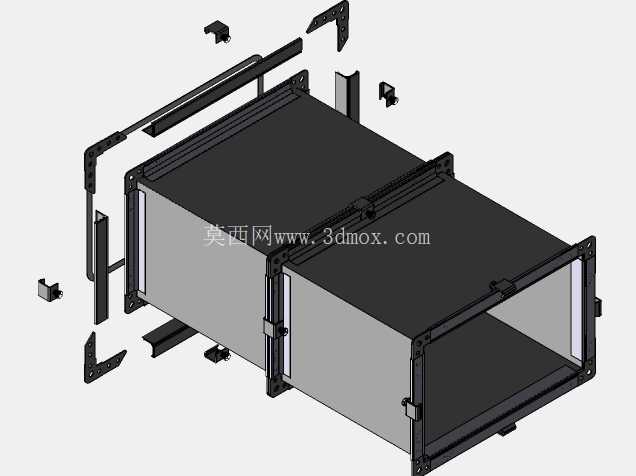

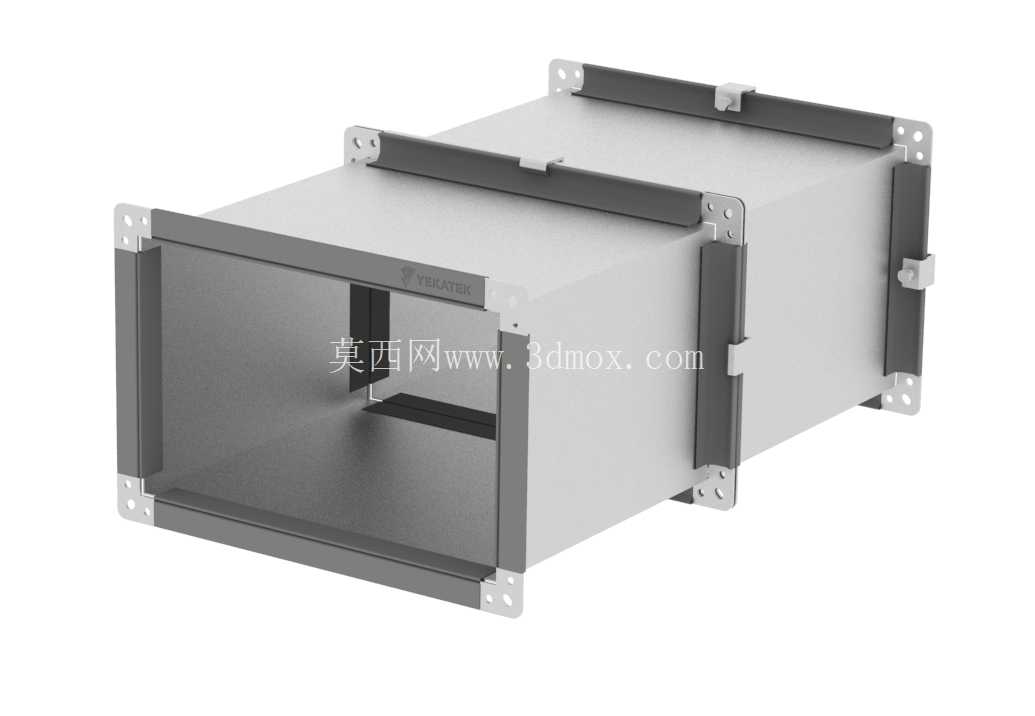

　　在商用建筑通风系统、工业厂房排风除尘、洁净车间气流组织排布的现场施工环节，矩形通风管道的段间连接可靠性，直接决定整个管网的漏风率指标，也影响后续运维阶段的能耗水平与噪音表现。这套结构设计针对常规共板法兰风管连接的密封短板做了针对性优化，拆解后能清晰看到各组成部件的配合逻辑：主体风道采用镀锌钢板折边成型，壁厚根据常规通风工况选取0.75-1.2mm区间的常用规格，截面尺寸适配市面主流的通风管网模数，段长控制在1.2-1.5m的常规安装运输边界，避免过长导致的钣金变形，也不会因段长过短增加现场拼接工作量。

　　连接部位的设计没有采用传统的角钢法兰焊接工艺，而是用一体冲压成型的镀锌角码作为四角的受力连接件，角码上预冲的安装孔位匹配通用M8螺栓规格，安装时无需现场钻孔，直接卡入风道两端预折的法兰边卡槽内即可完成定位，四角固定后再沿法兰边嵌入定制的EPDM橡胶密封胶条，胶条截面为带唇边的空心结构，压紧时能自动填充法兰边之间的拼接缝隙，相比普通平板胶条，在法兰边存在轻微钣金变形的工况下，仍能保证密封面的连续贴合，漏风率比常规共板法兰结构降低30%以上。

　　风道侧面预留的快装卡扣结构，是为了适配管网中需要频繁拆装检修的区段，比如靠近空气处理机组、过滤段的位置，日常更换过滤器、清理管道积尘时，无需拆卸整段螺栓，只需拨开侧面卡扣即可拆开对应连接面，大幅缩短运维检修的时间。角码的折弯角度做了90.2度的微张设计，安装时借助螺栓锁紧的拉力让角码与风道折边完全贴合，避免长期使用后因风压震动导致角码松脱，角码表面的镀锌层厚度满足80小时盐雾测试要求，适配潮湿地下车库、厨房排油烟等带一定腐蚀性的通风场景。

　　从安装边界来看，整套连接结构在风道截面外的突出尺寸控制在35mm以内，相比传统角钢法兰50mm以上的突出量，能有效节省吊顶内的安装空间，对于层高紧张的商用建筑项目，这个尺寸优势能减少吊顶标高的损失。风道段两端的法兰边折边高度统一为25mm，和市面通用的风管加工设备的折边参数完全匹配，生产时无需调整设备参数，直接用现有共板法兰生产线即可加工，不会额外增加生产端的模具成本。

　　密封胶条的安装槽直接在风道法兰折边时一体滚压成型，胶条嵌入后不会因风压抽吸出现移位脱落，胶条的耐温范围覆盖-30℃到120℃，既能适配北方冬季室外新风引入的低温工况，也能满足常规消防排烟管道的常温排风要求，若替换为硅胶材质胶条，还可适配最高280℃的消防排烟工况。整套结构的所有钣金部件均采用无焊接设计，全部通过折边、卡接、螺栓连接完成装配，生产过程无焊接变形，表面镀锌层不会因高温焊接被破坏，部件的防锈能力更稳定，现场安装时也无需做焊口补漆处理，装配效率比传统角钢法兰风管提升40%左右。

　　在实际管网排布时，这套连接结构可直接适配水平吊装、竖向立管安装等不同场景，角码的受力结构能承受1.5倍工作风压的拉力，在15m/s的常规风管设计风速下，连接部位不会出现颤动、漏风问题。对于需要做保温的通风管道，法兰部位的保温层可直接覆盖在连接结构外侧，因突出尺寸小，保温层裁切更规整，不会出现法兰部位保温层过薄导致的冷桥结露问题。
