双组剪叉式重载升降作业平台结构设计

　　该双组剪叉升降作业平台主要面向厂区内重型工件转运、大型设备高位装配、仓储高位理货、生产线跨工位物料接驳等场景，区别于单组剪叉的小台面升降设备，双组剪叉的支撑布局能够适配长尺寸台面的载荷分布需求，避免长台面在升降过程中出现两端挠曲、支撑失稳的问题。从实际使用场景来看，这类设备常布置在生产车间的固定工位，用于弥补不同高度生产线之间的高度差，也可作为大型设备组装时的可调节高度作业基准面，部分带护栏的配置版本也可承载作业人员完成中等高度的设备检修、工件安装作业，相比固定式登高梯，其高度可连续调节，台面承载范围更大，适配不同作业高度的灵活需求。

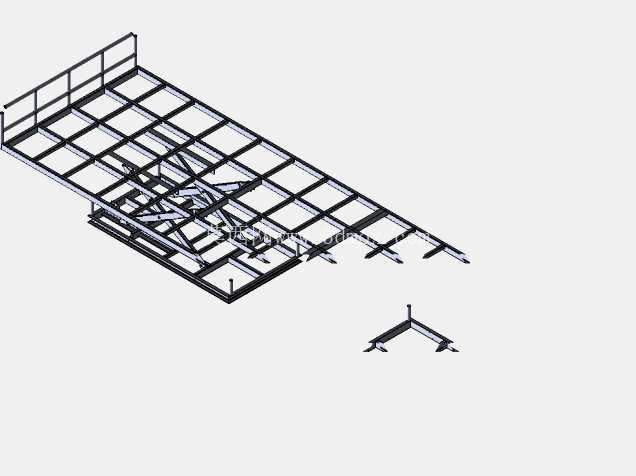

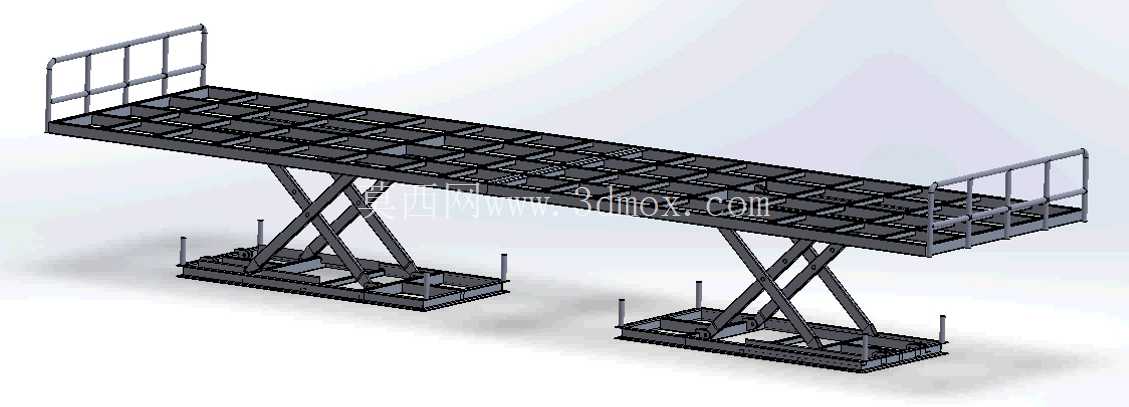

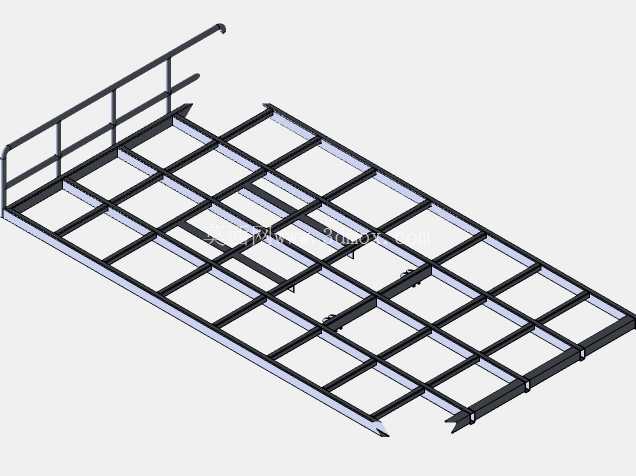

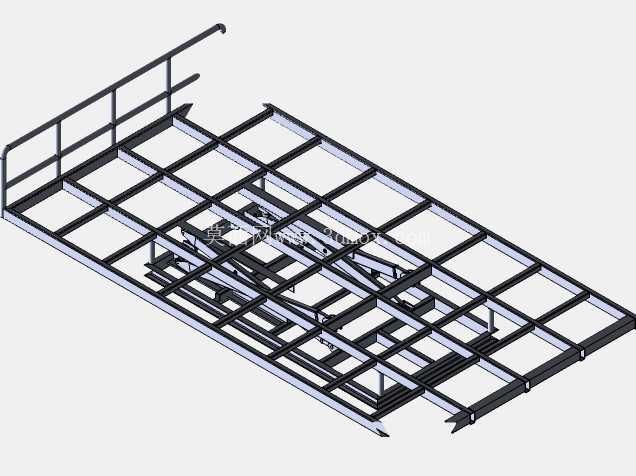

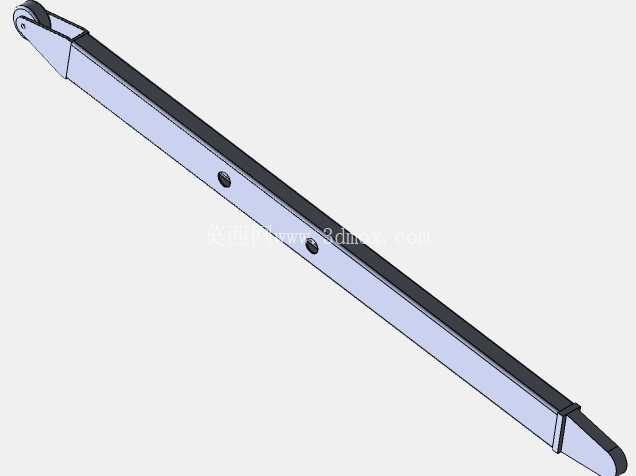

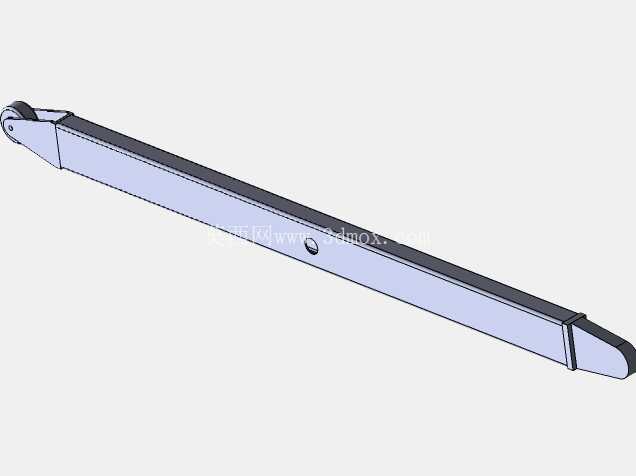

　　从功能特性来看，该升降机构采用两组独立的剪叉支撑单元沿台面长度方向对称布置，每组剪叉单元采用交叉臂铰接结构，底部通过地脚安装板与地面基础固定，避免设备在重载升降过程中出现滑移、侧翻风险；台面周边设置了分段式防护栏杆，栏杆采用矩形钢管焊接成型，高度符合常规工业作业平台的防护要求，能够防止台面上的工件、工具滑落，也可为台面上的作业人员提供防护依托。台面主体采用型钢焊接的格栅式结构，相比整板式台面，格栅结构自重更轻，同时落渣、排水性能更好，适配车间内多尘、有切削液滴落的作业环境，也能降低整体升降机构的驱动负载。剪叉臂采用厚壁矩形型钢制作，铰接点采用耐磨衬套配合销轴连接，能够承受长期往复升降动作带来的铰接磨损，降低日常维护的频次。

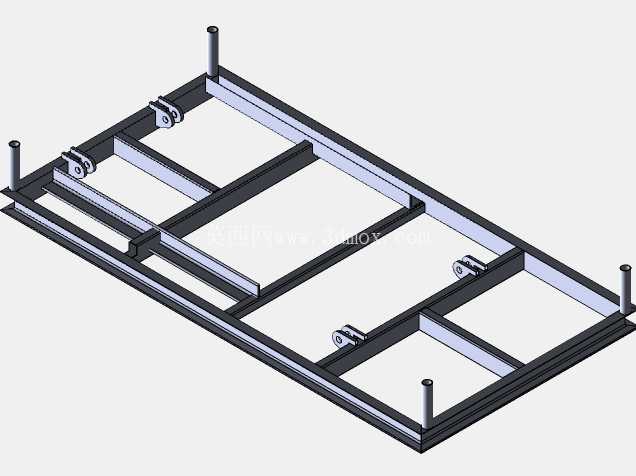

　　设计思路上，该结构优先考虑长台面重载工况下的受力均匀性，两组剪叉单元的铰接点位置经过受力校核，确保台面在最低位、最高位以及任意中间高度时，两组剪叉的受力偏差控制在合理范围内，避免单组剪叉过载导致结构变形。驱动端可适配液压驱动或电动丝杠驱动，剪叉臂的活动端设置有导向滑槽，配合底部基座上的导向轨道，保证升降过程中剪叉臂的运动轨迹平直，不会出现卡滞、偏摆的问题。底部安装板预留了地脚螺栓安装孔，安装时需要根据设备的额定载荷匹配相应规格的膨胀螺栓或化学锚栓，同时对安装地面的平面度、混凝土强度有明确要求，避免基础沉降导致设备升降过程中出现卡阻。

　　从安装边界来看，该设备的最低收拢高度较低，能够适配车间内有限的垂直安装空间，最高升降高度可根据实际需求调整剪叉臂的长度参数，台面长度方向的尺寸可根据工位的实际接驳需求定制，宽度方向则需要匹配剪叉单元的支撑跨距，保证台面边缘的载荷不会导致剪叉臂受侧向弯矩。设备安装时需要预留足够的周边安全距离，避免升降过程中与周边的设备、管线发生干涉，台面侧边可根据需求配置安全止挡、行程限位开关，当台面升降到极限位置时自动切断动力源，防止超程运行导致结构损坏。在实际选型应用中，需要根据单次承载的工件总重量、作业人员数量核算额定载荷，预留足够的安全系数，铰接点需要定期加注润滑脂，检查销轴的磨损量，当衬套磨损量超过阈值时及时更换，保证升降动作的平顺性。该结构的三维建模过程中，对剪叉臂的铰接运动副做了完整的配合约束，可直接用于运动仿真，验证升降全行程中的干涉情况，也可基于该模型快速修改台面尺寸、剪叉臂长度、安装孔位等参数，适配不同的工位需求，无需从零开始搭建结构框架，能够大幅缩短同类设备的设计周期。
