实验室手动剪叉式升降支撑台结构

　　这款手动剪叉升降结构，主要面向实验室场景下的小载荷高度调节需求，日常实验操作中，经常需要对小型仪器、反应容器、观测装置进行高度适配，比如光学实验里调整光路组件的基准高度，化学实验里把烧瓶抬升到合适的加热位，或是物理实验中调整传感器与被测件的相对间距，这类场景对升降台的要求和工业重载升降设备完全不同，不需要大吨位承载能力，但对调节的平顺性、停位的可靠性、台面的稳定性有较高要求，毕竟实验过程中一旦台面出现滑移、沉降，很可能导致实验数据偏差甚至样品倾覆。

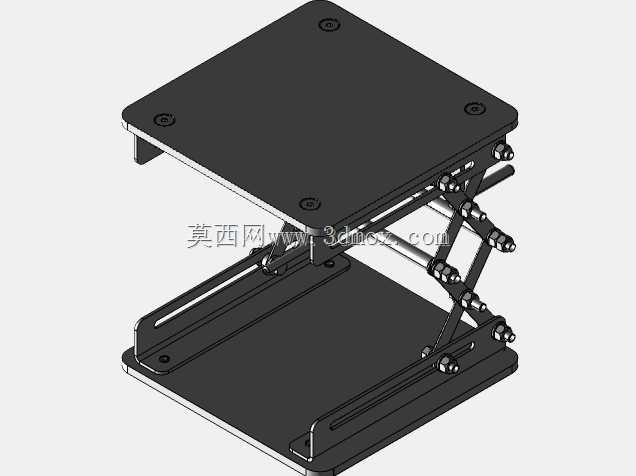

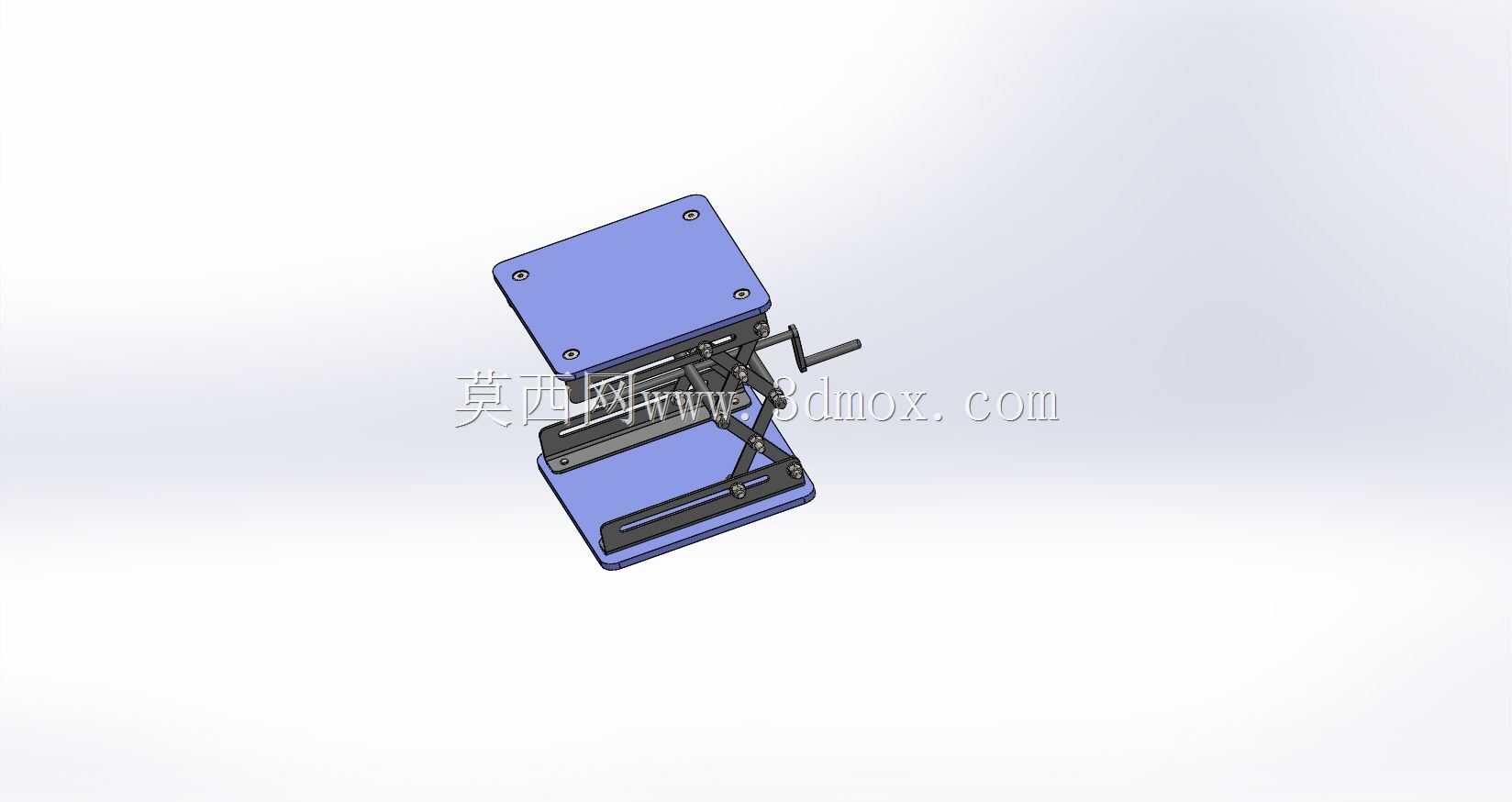

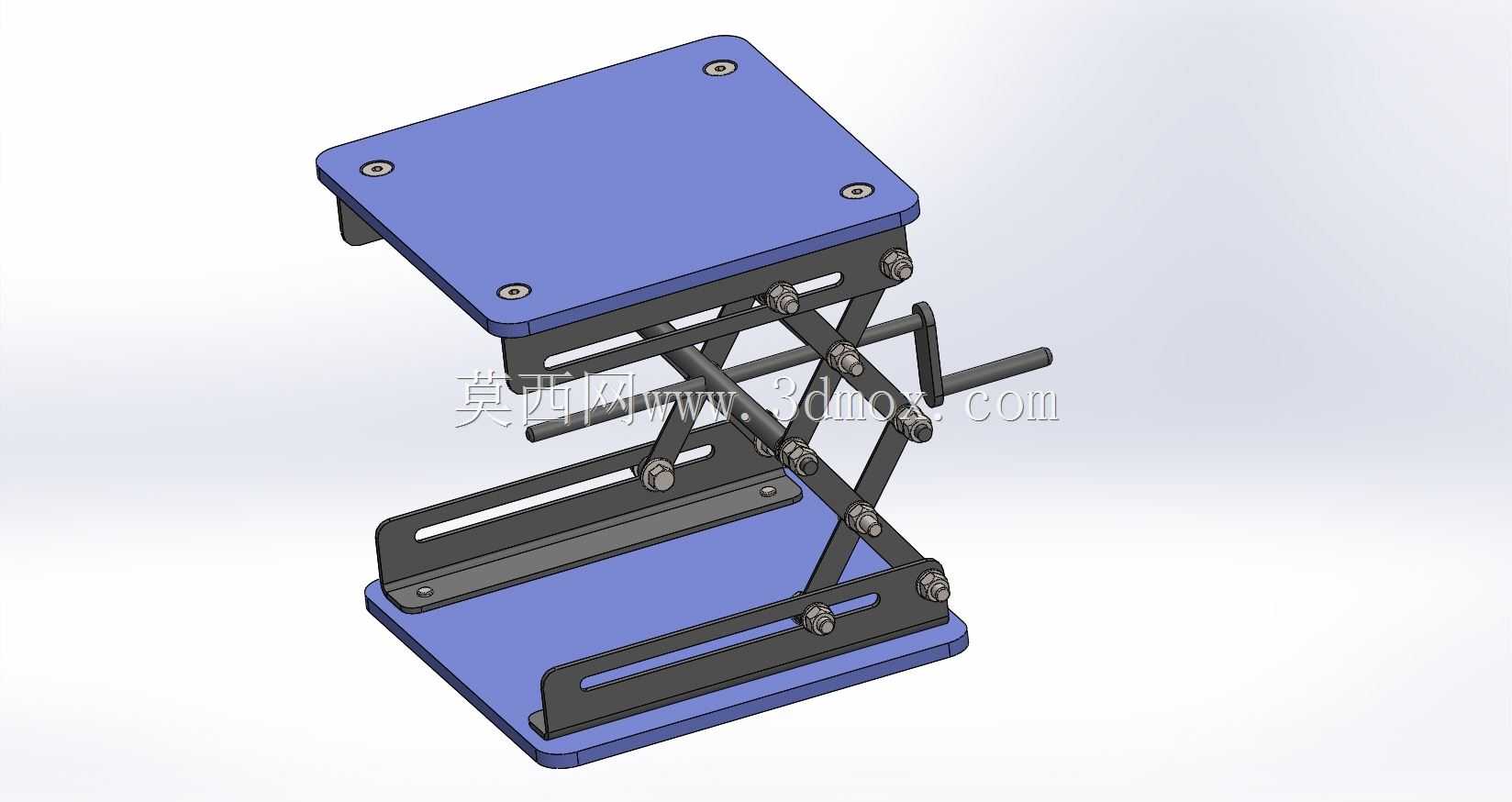

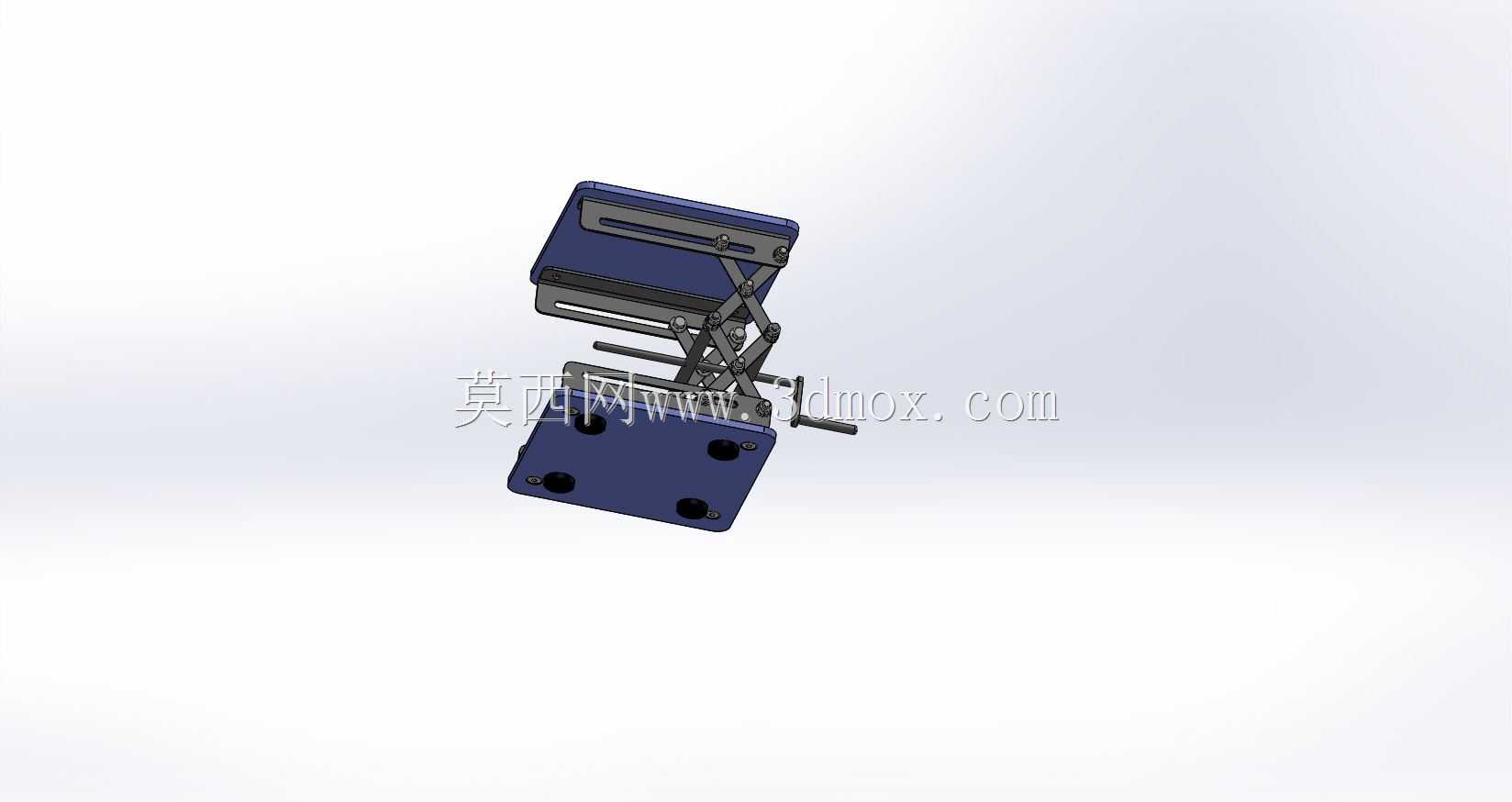

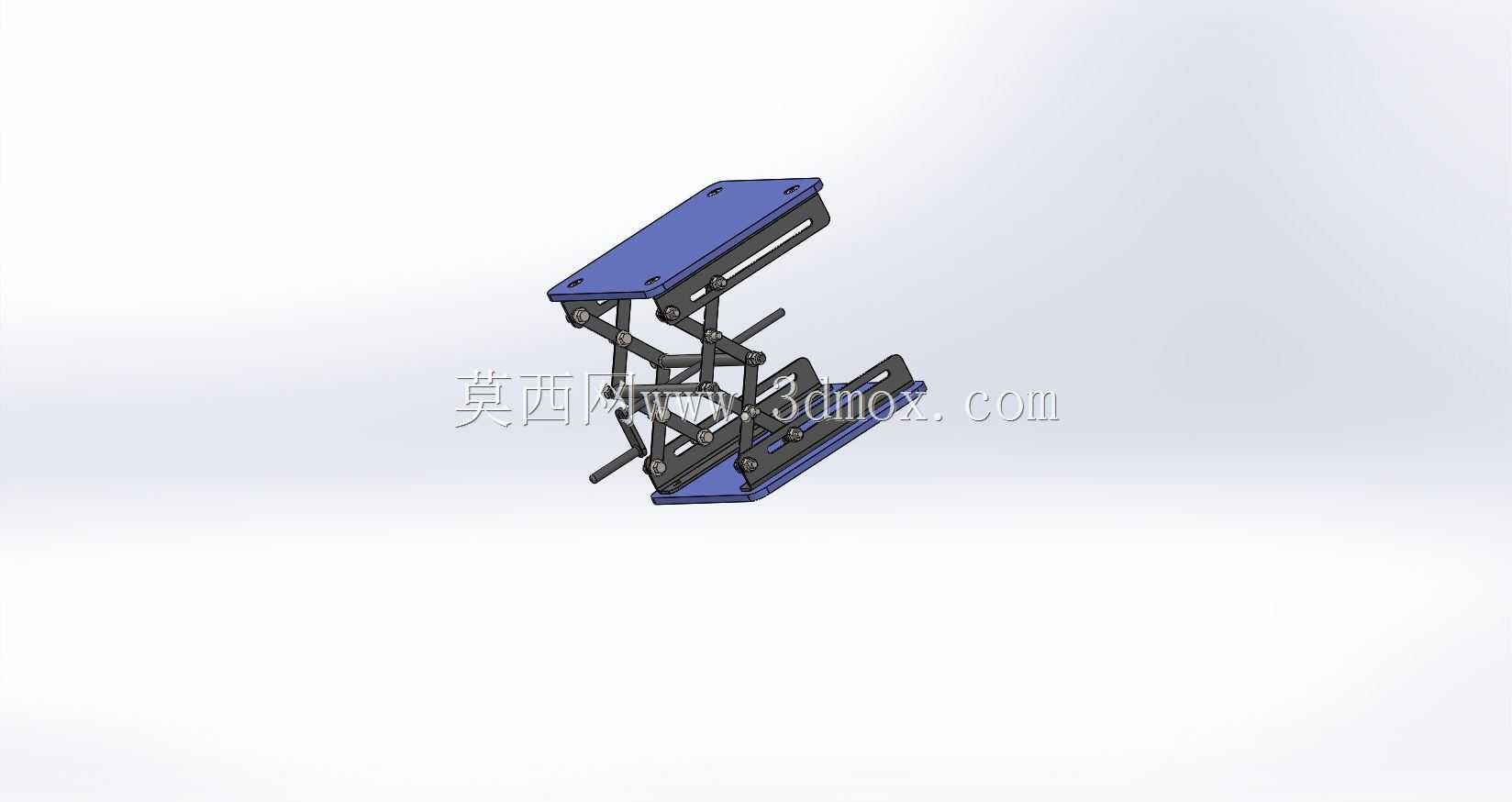

　　从结构设计逻辑来看，整体采用经典的双组剪叉臂对称布局，上下两层安装板作为承载基准，剪叉臂的铰接点全部采用销轴连接，每处铰接位置都预留了合理的转动间隙，既保证臂体摆动时没有卡滞，也不会因为间隙过大导致台面出现横向晃量。驱动部分采用侧置手摇曲柄配合丝杆传动，转动曲柄时丝杆带动剪叉臂的活动铰接点沿下层底板的滑槽平移，以此改变剪叉臂的交叉角度，实现台面的升降动作，这种传动方式具备自锁特性，不需要额外加装锁紧机构，只要停止转动曲柄，台面就能稳定停在当前行程内的任意高度，不会因为承载出现自动下滑的问题，非常适合实验室里需要频繁微调高度的操作场景。

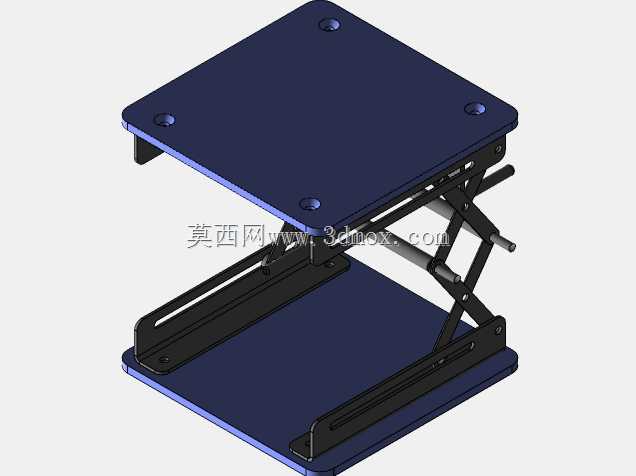

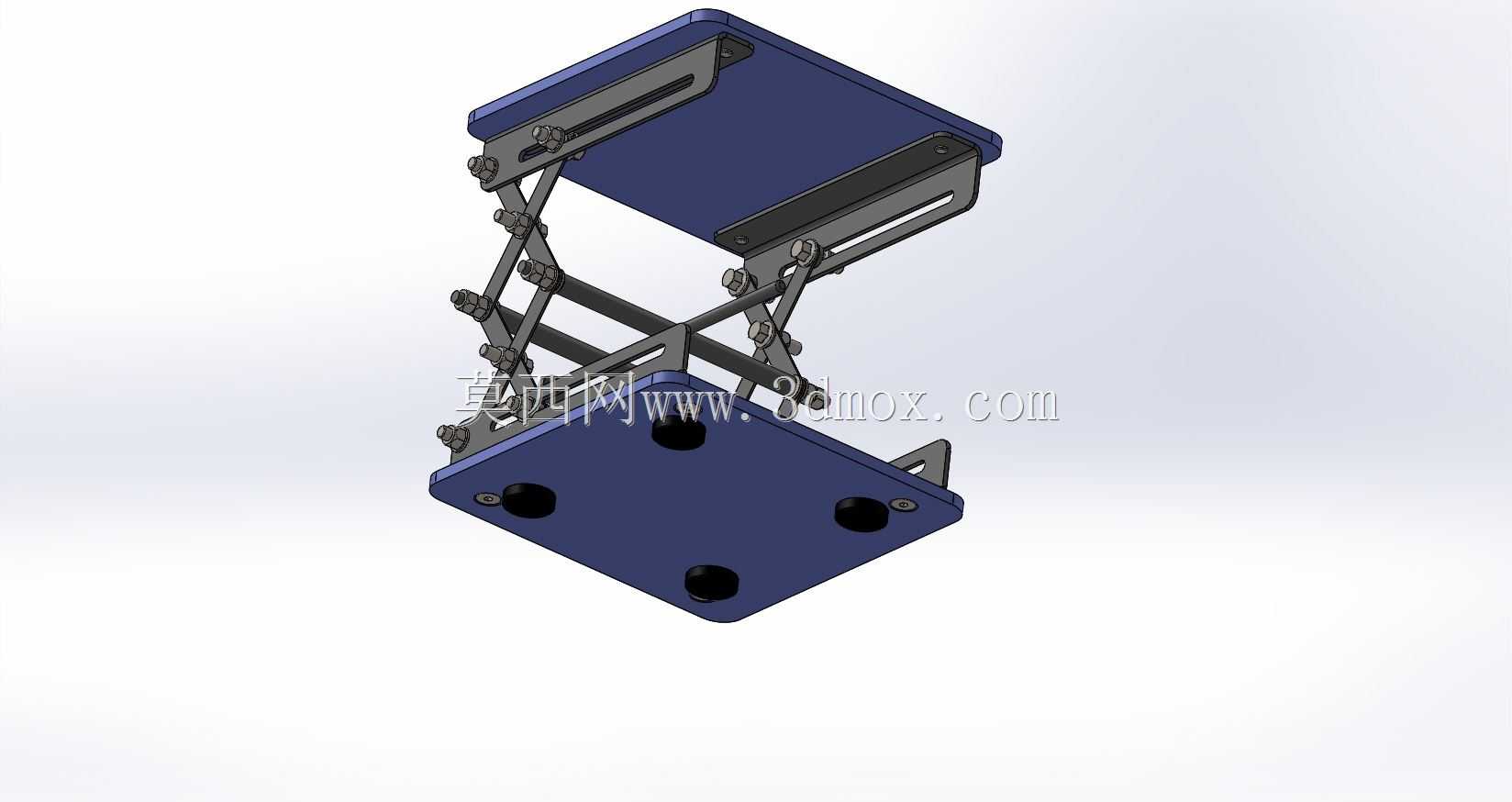

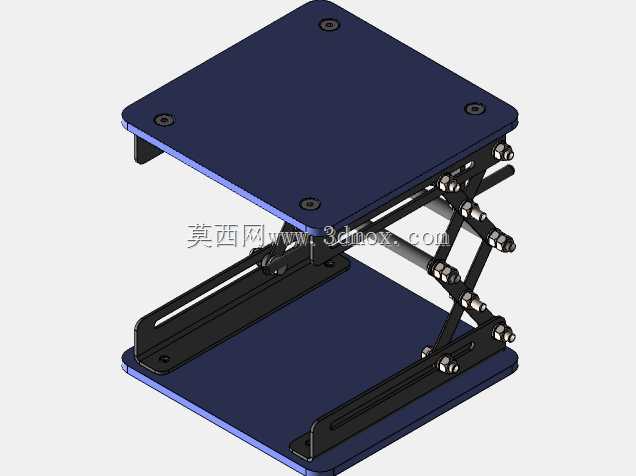

　　上下两层承载板都做了平整化设计，台面上预留的四个安装孔位，可以用来固定实验夹具、仪器底座，避免放置的设备在升降过程中出现移位；下层底板同样设置了长条形滑槽，除了给剪叉臂的活动端提供导向行程外，也可以通过螺栓将整个升降台固定在实验台桌面或者光学平台上，进一步提升使用时的稳定性。剪叉臂采用等长对称设计，升降过程中上层台面始终保持水平状态，不会出现倾斜偏移，整个升降行程内的水平度偏差可以控制在很小的范围内，满足精密实验对基准面水平度的要求。

　　从安装边界来看，这款升降台的整体占地尺寸适配常规实验室桌面的摆放需求，不需要额外占用过大的操作空间，收缩状态下整体高度较低，可以放置在实验台的置物架下方收纳，伸展后可以覆盖实验室常用的高度调节区间，足够应对绝大多数小型实验装置的高度调整需求。手动驱动的设计不需要接入电源或者气源，不存在管线牵绊的问题，可以灵活移动到不同的实验工位使用，不管是在通风橱内调整加热装置高度，还是在光学隔振平台上调整镜头位置，都能快速部署使用。

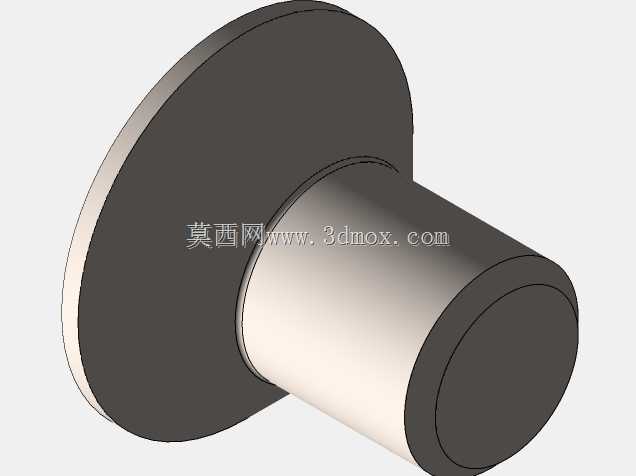

　　结构细节上，所有铰接销轴都做了防脱处理，长期使用不会出现销轴脱出导致结构散架的问题；丝杆部分采用梯形螺纹，传动阻力适中，手摇操作时不需要施加过大的力就能带动台面升降，即使是承载常规实验仪器的重量，单人也能轻松完成高度调节。滑槽内的滑动接触面做了光滑处理，剪叉臂活动端在槽内移动时没有顿挫感，升降过程全程平顺，不会因为突然的卡顿导致台面上放置的实验样品倾洒。和电动升降台相比，这种纯机械手动结构没有电路故障风险，维护成本极低，只需要定期在铰接点和丝杆位置涂抹少量润滑脂，就能长期保持顺畅的操作手感，非常适合实验室这类需要长期稳定使用、缺乏专业设备维护人员的场景。

　　在实际选型适配时，需要注意这款升降台的承载上限匹配小载荷实验场景，不适合放置过重的工业设备，其核心优势在于调节精度高、停位稳定、操作便捷，针对实验室里频繁的小范围高度调整需求做了结构优化，剪叉臂的刚性足够支撑常规实验载荷，不会在升降过程中出现臂体变形的问题，台面的静态稳定性也能满足实验操作时的轻微触碰不偏移的要求，不管是用来支撑滴定装置、调整分光光度计的样品位，还是作为小型实验装置的可调高度底座，都能很好地适配使用需求。
