板式组合电视柜结构设计三维数模

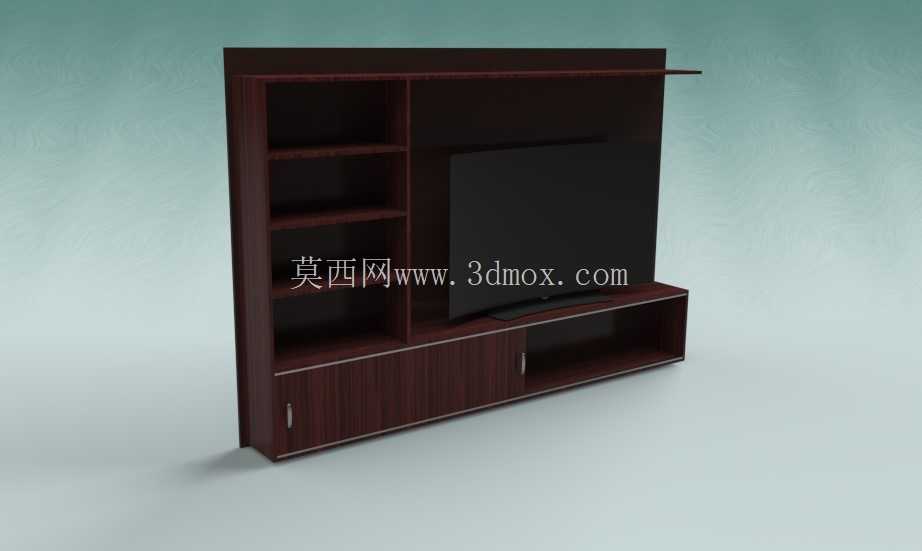

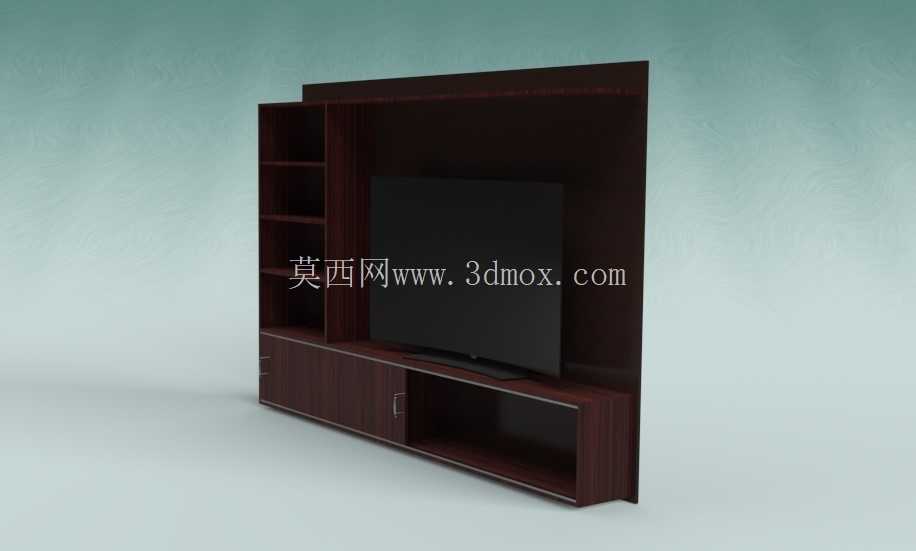

　　这款板式组合电视柜的三维结构设计，核心围绕普通家庭客厅的影音设备摆放、日常储物收纳需求展开，整体采用MDF板材作为核心加工原料，适配常规平层住宅的客厅墙面安装与摆放场景，可直接匹配主流尺寸的平板电视放置需求，同时兼顾侧边置物、底部封闭储物、开放格随手收纳的多重使用功能。从实际使用场景来看，这类柜体常布置在客厅沙发正对的主墙面位置，承担电视承托、机顶盒与影音配件收纳、日常摆件展示的作用，设计时需要兼顾视觉整体性与结构安装的便捷性，同时控制板材裁切的损耗率，适配批量定制加工的生产需求。

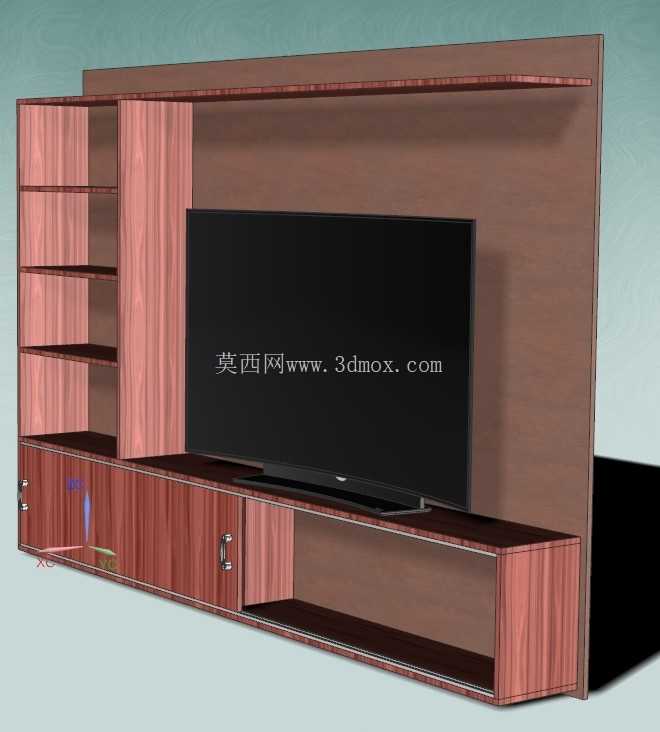

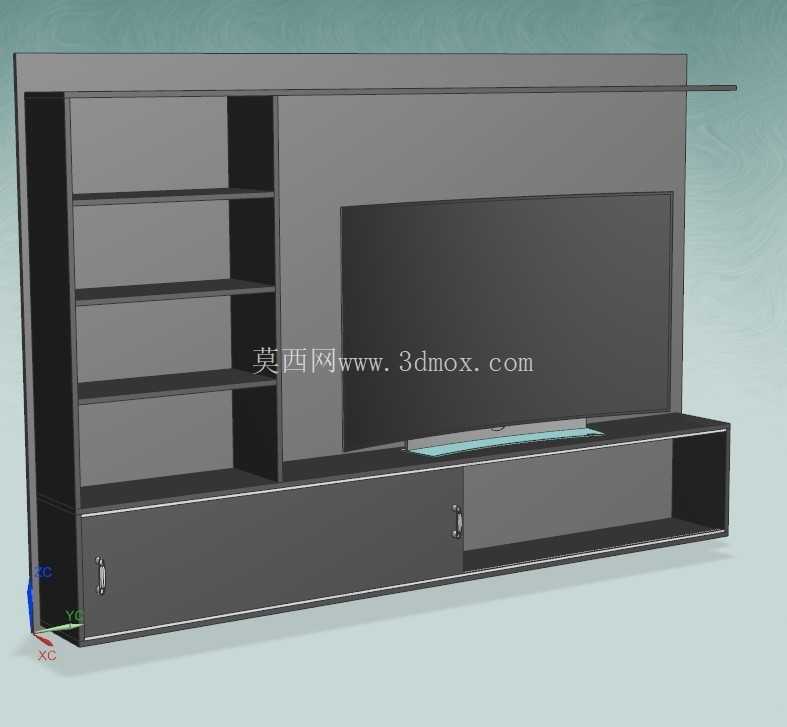

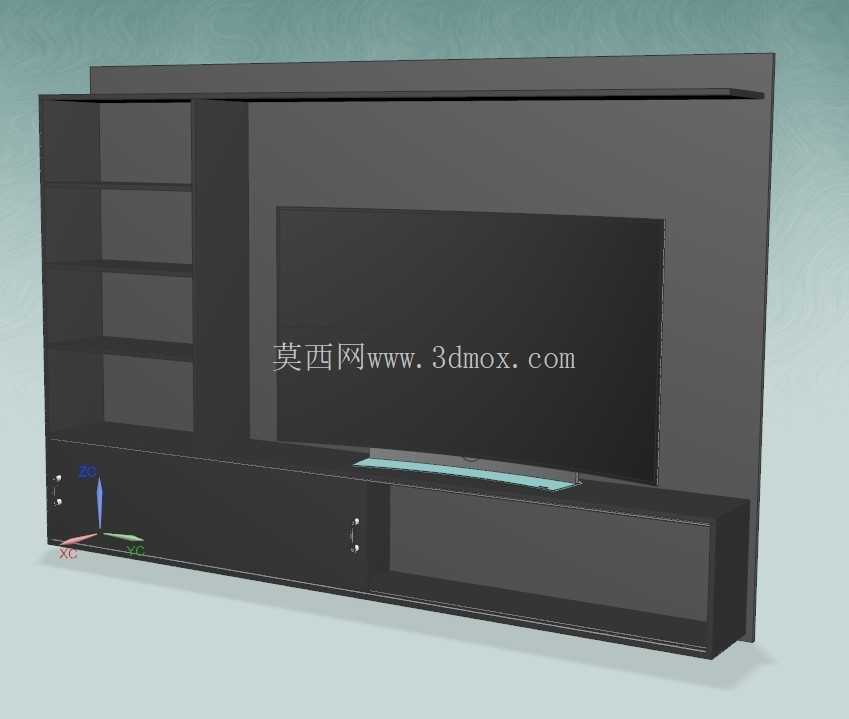

　　设计思路上优先采用大板套裁的加工逻辑，整体仅使用两块标准幅面的MDF板材即可完成全部构件的裁切加工，配套附带的板材切割图可直接对接数控开料设备的加工路径，减少现场拆单、排料的重复工作量，大幅降低生产环节的材料浪费与人工核算成本。结构上采用侧立板作为主承重支撑，左侧设置多层开放式格架，可用于放置路由器、机顶盒、影音光盘或者装饰摆件，格架层板与侧立板采用常规的五金连接件固定，保证层板承重能力满足日常放置物品的载荷要求，不会出现长期使用后的层板下弯变形问题。中部预留充足的电视放置空间，背板采用整板铺装的形式，既可以遮挡墙面管线，提升整体视觉整洁度，也能增强整个柜体的结构抗扭强度，避免长尺寸柜体出现对角变形的问题。底部设置带柜门的封闭储物舱，可用于收纳不常用的家居杂物、影音线材等，柜门采用常规的合页连接，搭配简易拉手即可实现开合，靠近中部的位置预留开放格，可用于放置常用的遥控器、游戏主机等高频取用的物品，无需反复开合柜门，提升日常使用的便捷性。

　　外形尺寸方面，整体展开加工所用的MDF板幅为2750mm×1850mm，组装完成后的整体长度适配多数3米左右宽度的客厅墙面，不会出现尺寸过大挤占通行空间，或者尺寸过小显得墙面空旷的问题，安装时可根据实际墙面情况选择落地放置或者壁挂固定两种形式，落地放置时底部可配套可调脚钉，适配地面不平整的安装场景，保证柜体整体水平，避免柜门开合不畅、电视放置不稳的问题；壁挂安装时可在背板预设挂装点位，匹配常规的墙体膨胀螺栓固定要求，保证挂装后的承重安全。结构设计上充分考虑板式家具的加工工艺特性，所有板件均采用直角裁切，无需复杂的异形加工工序，普通的数控开料锯即可完成全部板件的裁切，封边工序也可采用常规的直线封边设备完成，不需要额外的异形封边加工，有效降低生产加工的门槛与成本。板件之间的连接采用通用的三合一五金连接件，消费者可按照装配说明自行完成组装，不需要专业的安装工人上门，降低终端的安装成本，同时拆装方便，适合搬家时重复拆卸转运，提升产品的全生命周期使用价值。

　　从结构强度校核的角度来看，主承重立板的厚度足够承载电视、摆件以及储物物品的总重量，层板的跨度控制在合理范围内，放置常规重量的影音设备与书籍摆件时，长期使用的形变量控制在板材允许的范围内，不会出现影响使用的变形问题。背板整板连接的形式将各个独立的板件连接成一个整体框架，大幅提升柜体的整体稳定性，即使受到轻微的外力碰撞也不会出现散架、倾斜的问题，保障使用过程中的安全性。开放格与封闭储物区的比例分配经过实际使用场景的验证，既保证了足够的隐藏储物空间，维持客厅视觉上的整洁度，也预留了充足的开放展示与随手放置的空间，符合普通家庭日常使用的收纳习惯，不会出现储物空间不足或者开放区域过多容易积灰的问题。
