五轴CNC接口控制电路板结构设计

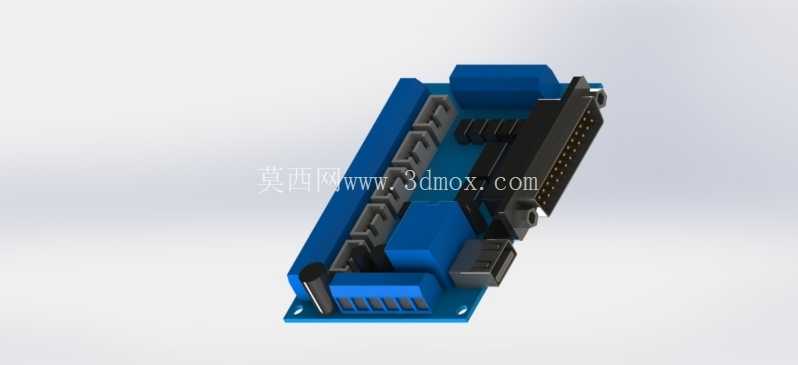

　　这款五轴CNC接口板的三维建模，是面向小型桌面级数控雕刻、铣削设备的电控核心适配结构做的全尺寸还原，建模过程中完全对照实物的安装孔位、接口排布做了1:1的特征复刻，没有做任何简化处理，方便结构设计人员直接将其导入设备整体装配体中做干涉检查与布局排布。从实际应用场景来看，这类接口板主要承担上位机运动控制信号与步进驱动单元之间的信号中转、电平匹配、急停与限位信号集成的作用，常见于DIY五轴雕刻机、小型教学用五轴数控平台、桌面级五轴3D打印复合设备的电控舱内，不需要额外做信号转接，就能直接对接主流的运动控制卡输出端口，减少电控舱内的飞线数量，降低设备组装过程中的接线错误率。

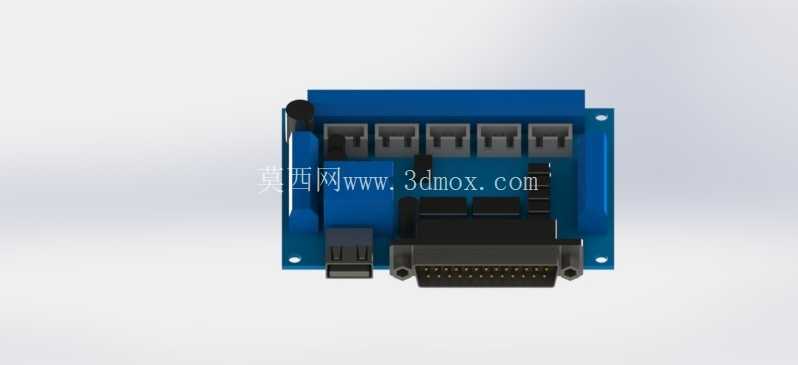

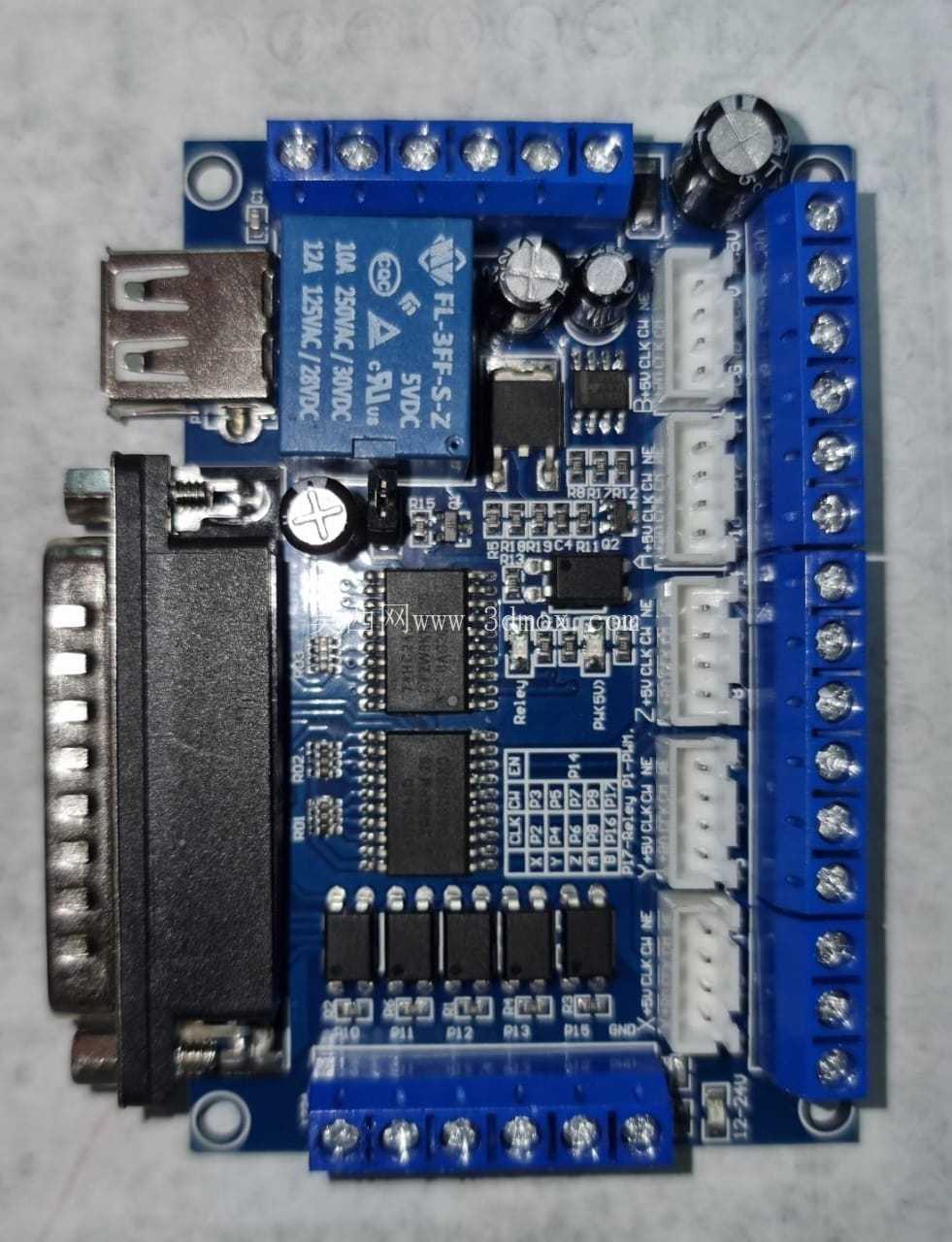

　　建模时优先还原了板体的安装边界：整块板的长宽尺寸完全匹配实物的安装孔距，四个角的固定孔做了沉台特征还原，适配M3规格的铜柱安装，安装时板体底部距离电控舱安装面需要预留至少6mm的间隙，用来避让板底的贴片元件引脚，避免安装后出现引脚短路的问题。板上的所有外接接口都做了精确的位置还原，包括顶部的五路步进驱动信号输出排针、侧边的USB通讯接口、电源输入端子、限位信号接入端子、继电器输出端口，每个接口的凸台高度、插针伸出长度都按照实物尺寸建模，在做设备电控舱的面板开孔设计时，可以直接提取模型的接口轮廓做开孔草图，不需要反复对照实物测量尺寸，能大幅缩短电控部分的结构设计周期。

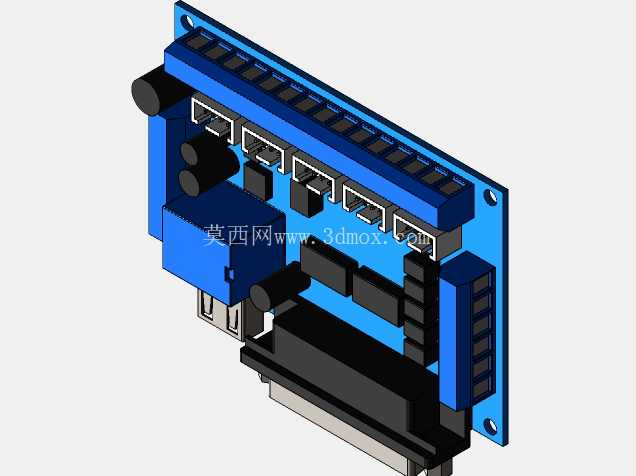

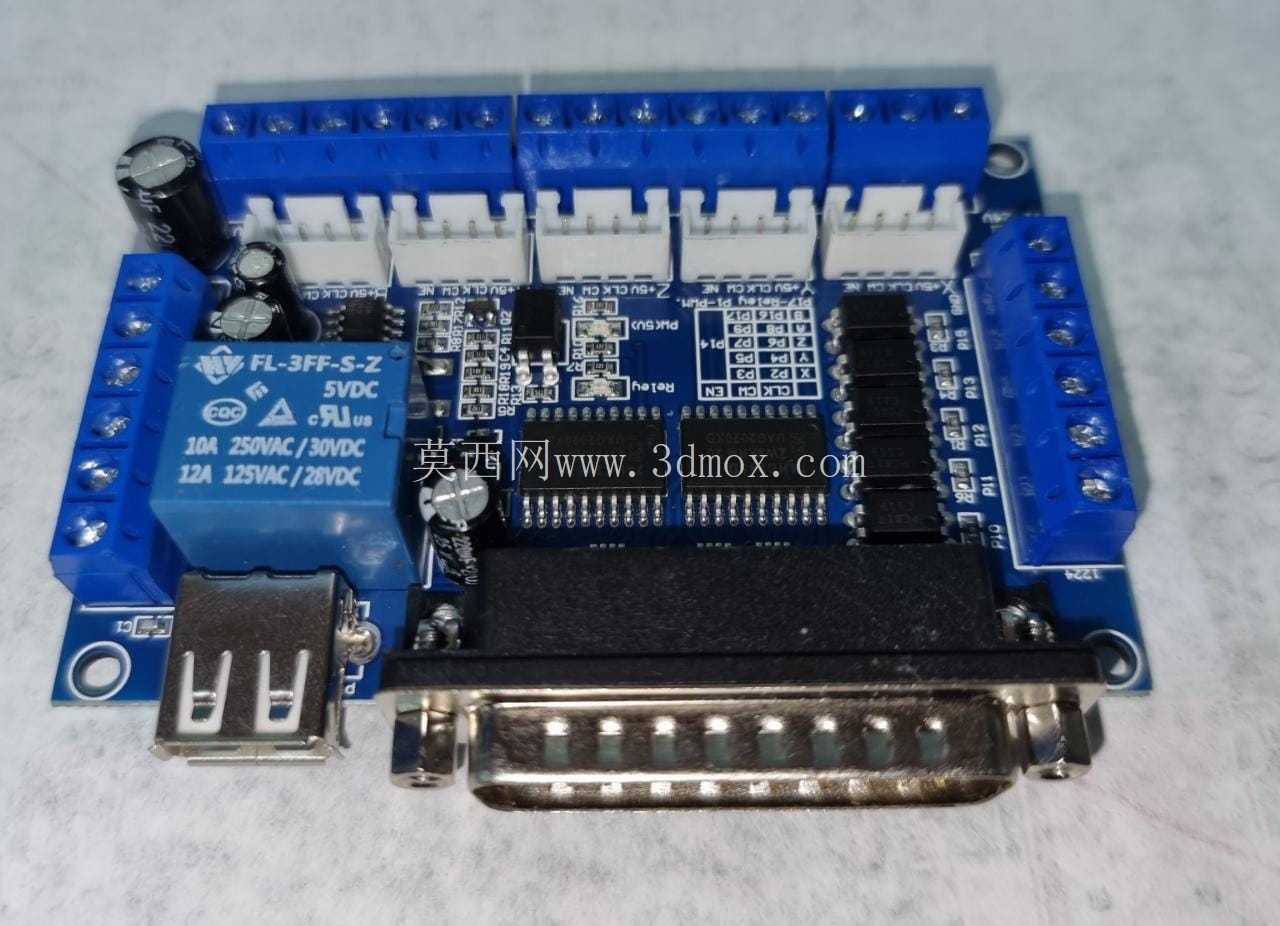

　　从功能特性的结构适配来看，板上集成的继电器模块做了独立的高度还原，继电器本体比PCB板面高出12mm，在做布局时要注意这个位置不能与其他板卡或者结构件产生干涉；板载的五路步进驱动接线端子采用了等间距排布，相邻端子之间的间隙预留了足够的接线操作空间，建模时也还原了端子的压线螺丝高度，方便设计时计算接线后的整体占用空间。板体上的散热片位置、贴片元件的排布都做了特征还原，在做电控舱的风道设计时，可以直接根据板上的发热元件位置规划风流方向，确保驱动芯片、电源模块这些发热量大的元件能得到有效散热，避免设备长时间运行时出现过热掉步的问题。

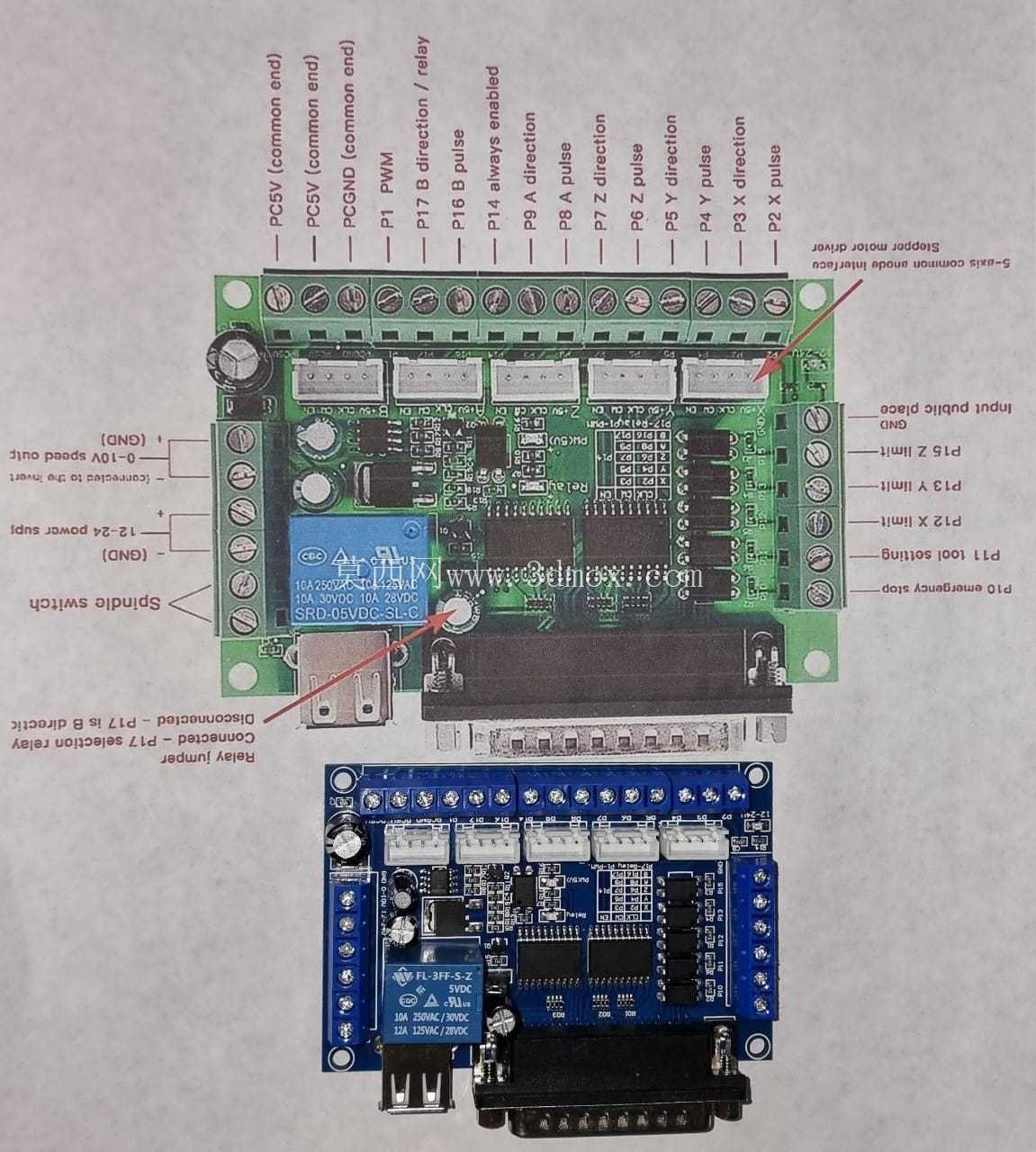

　　设计思路上，这款接口板采用了分层信号排布的结构，强电输入端子与弱电信号端子分置板体的两侧，建模时也还原了这种布局带来的结构特征，在做整体设备的电磁兼容结构设计时，可以根据这个排布特点在强弱电区域之间设置简单的金属屏蔽隔条，减少强电对步进脉冲信号的干扰。板上预留的状态指示灯位置也做了精确的点位还原，如果设备需要做面板状态指示的外接，可以直接从这些点位提取坐标，设计导光柱的安装位置，不需要额外打孔定位。另外板体上的两个定位缺口、丝印标注的接口定义位置都在模型上做了对应特征，方便组装时快速识别接口方向，避免装反接线。

　　在实际的设备装配场景中，这款接口板通常与五路步进驱动板叠装或者并排安装，建模时特意还原了板体边缘的接插件突出量，当两块板并排安装时，相邻板之间的最小安全间隙只需要预留8mm，就能保证接插件的接线操作空间，不会出现插头互相干涉的问题。板上的USB接口采用了下沉式安装设计，接口端面比板边缩进2mm，在做设备外壳的USB开孔时，不需要额外做避让沉台，直接开标准的USB-B型口就能保证插头顺利插入。电源输入端子的大电流走线区域在板底做了铺铜加厚，对应的板面位置没有布置过高的元件，安装时这个区域可以贴近安装面的金属接地层，辅助提升散热效果与抗干扰能力。
