竖装式THERMEX ID50家用电热水器结构设计

　　这款竖置安装的储水式电热水器，主要面向小户型卫浴空间、出租屋配套以及老旧小区卫浴改造场景设计，区别于传统横置圆筒机型占用横向墙面空间的痛点，窄长型的竖置结构可以充分利用卫浴间墙角、立柱旁等狭窄竖向墙面，适配国内多数紧凑型住宅的卫浴安装条件。从实际使用场景来看，该机型额定储水容量适配1-2人日常淋浴需求，内胆承压结构匹配家用自来水管网常规压力区间，进出水接口采用下置式布局，和常规家装冷热水管的布管逻辑一致，安装时无需额外改动原有管路走向，降低现场施工的改造成本。

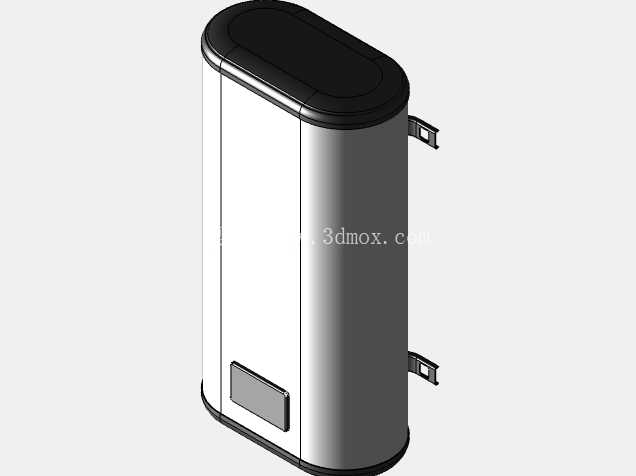

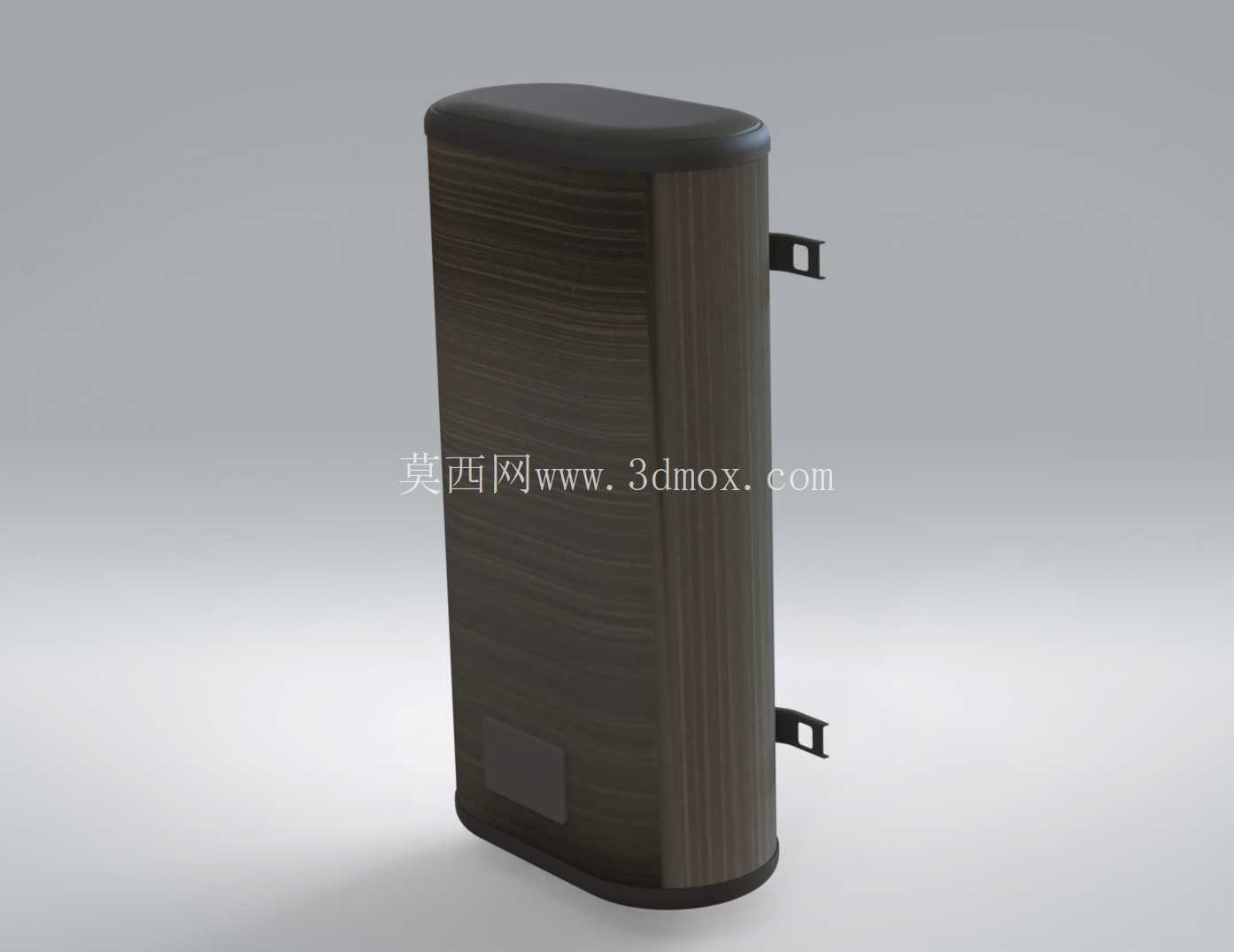

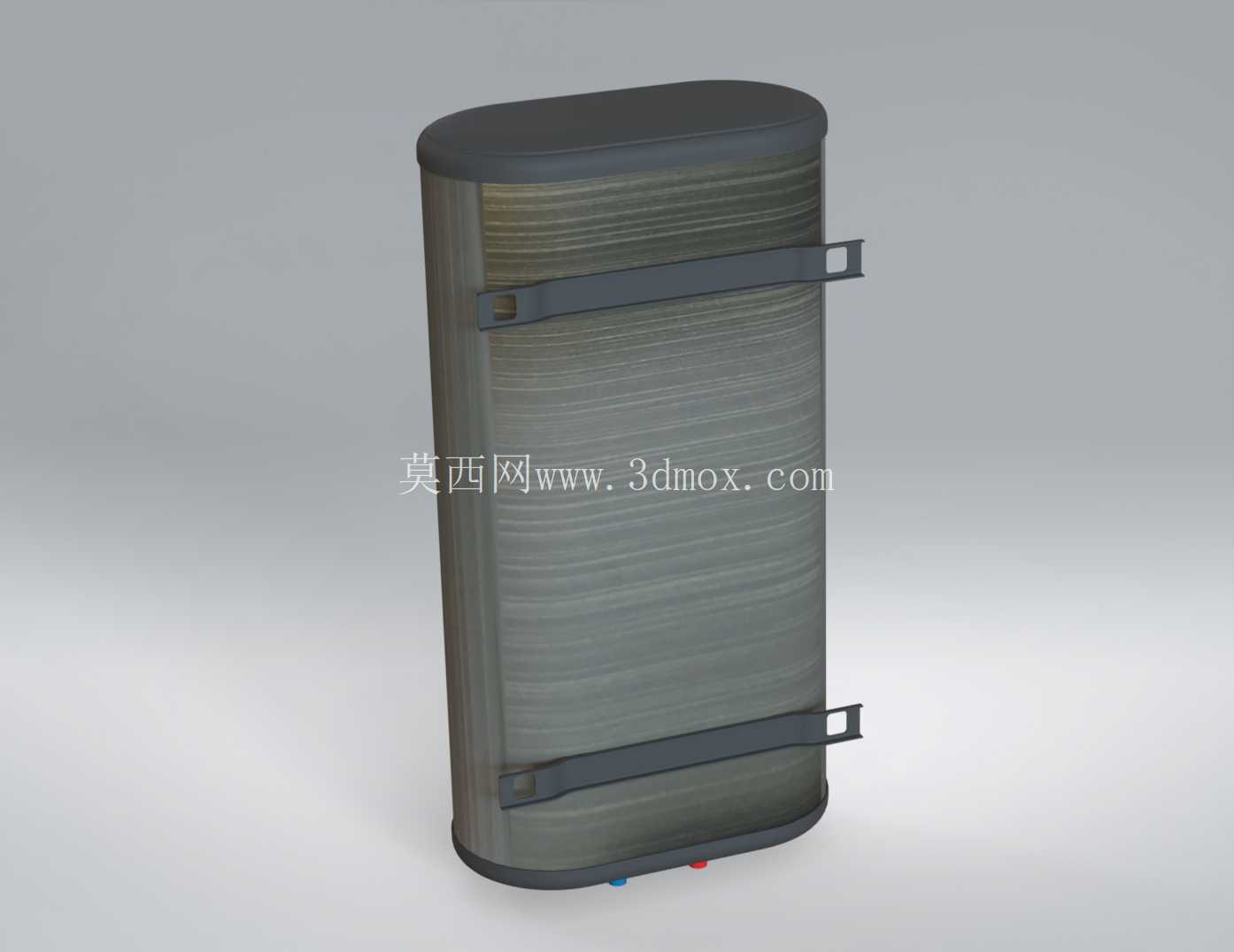

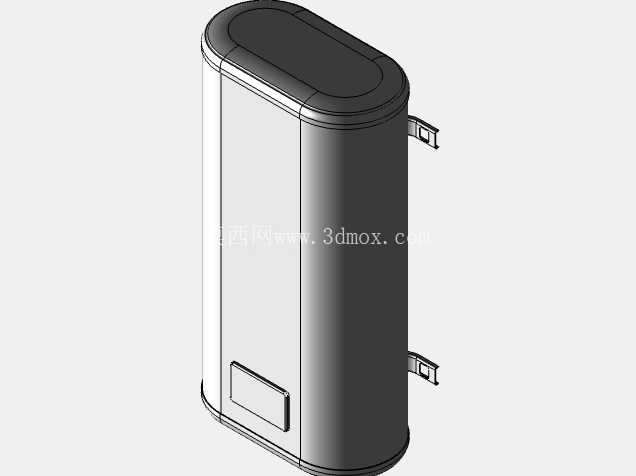

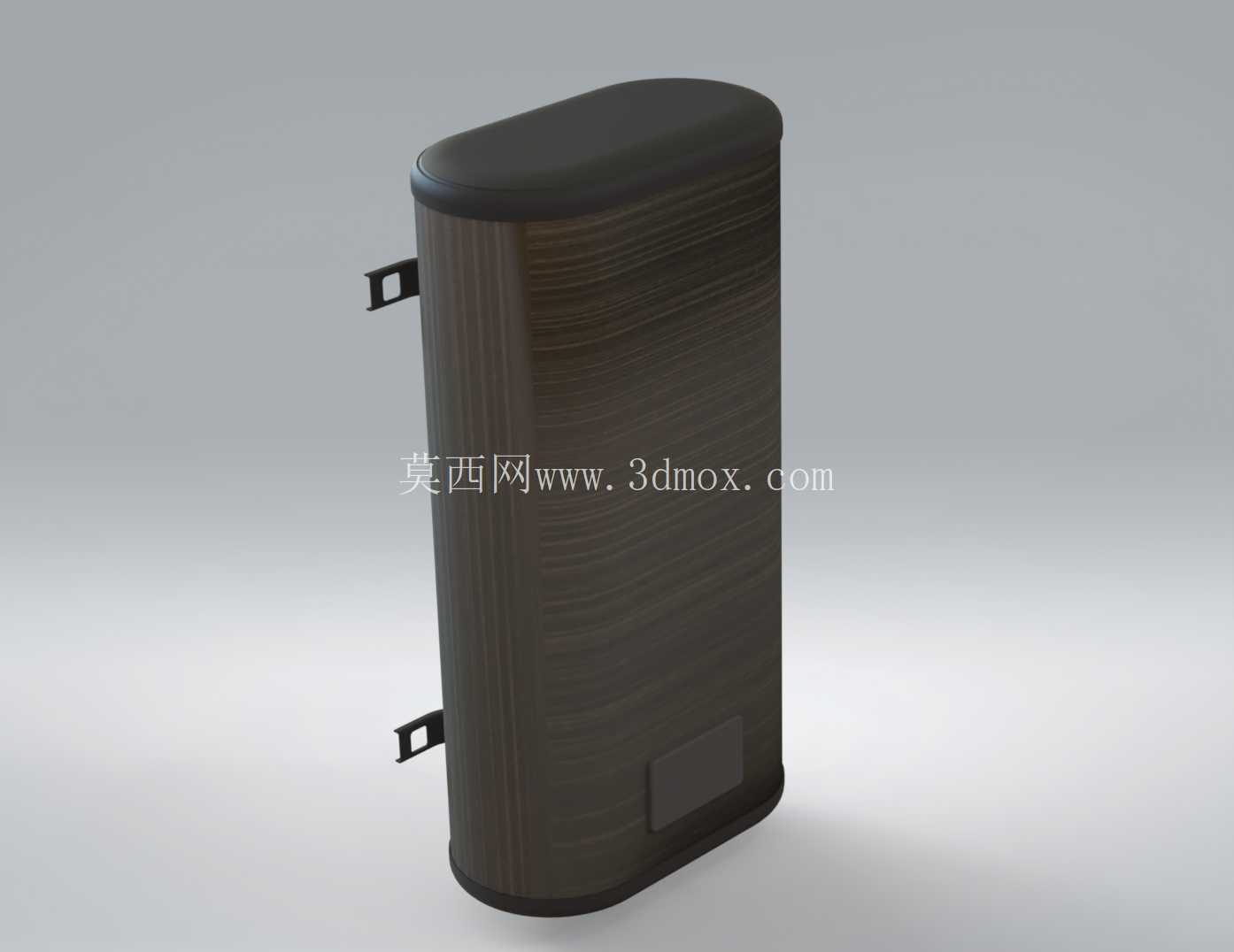

　　从结构设计思路来看，整机外壳采用圆弧过渡的竖置椭圆柱造型，区别于传统正圆筒机型的生硬棱角，侧边大圆弧处理既可以降低运输、安装过程中磕碰造成的外壳变形风险，也能避免日常使用时棱角剐蹭人体的安全隐患。外壳表面采用仿木纹覆膜处理，区别于常规白色塑料外壳的廉价感，能够适配北欧风、工业风等不同家装风格的卫浴空间，减少家电产品和家装环境的违和感。机身背部设置两个上下分布的挂装固定支耳，支耳采用向外延伸的折弯结构，安装时挂装挂钩可以直接卡入支耳的预留孔位，上下两个固定点的间距经过力学优化，能够将整机满水状态下的重量均匀传递到墙面膨胀螺栓上，避免单支点受力造成的墙面开裂、机器坠落风险，安装时只需要在墙面上打出两个水平高度匹配的膨胀螺栓即可完成固定，对安装墙面的承重要求低于横置大容积机型，非承重墙面经过简单加固也可满足安装条件。

　　从功能结构来看，机身下部预留的隐藏式检修盖板位置，对应内部的加热棒、镁棒以及温控组件，后期维护更换损耗件时不需要将整机从墙面拆下，只需要打开下部盖板即可完成操作，大幅降低后期维护的操作难度。机身的厚度控制在常规卫浴间安装的安全距离内，安装完成后机器突出墙面的尺寸不会影响卫浴间的正常通行，也不会和旁边的淋浴隔断、浴室柜等设施产生空间干涉。进出水接口位置设置在机身下部靠近墙面的一侧，连接水管后可以用装饰盖遮挡接口部位，保持外观的整体性。

　　建模过程中重点还原了外壳的曲面过渡细节，背部挂耳的折弯角度、安装孔位尺寸都按照实际安装边界做了参数化设定，外壳的分模线位置、下部检修盖的配合间隙都按照实际量产机型的装配公差做了还原，能够直接用于家装卫浴布局的方案展示、安装位置的干涉校验，也可以作为同类型竖置储水家电产品结构设计的参考基准。在做卫浴空间三维布局时，可以直接调用该模型核对墙面预留的冷热水管位置、电源插座位置是否和机器接口匹配，提前规避安装时管路错位、插座被机身遮挡等常见施工问题。模型的外壳曲面做了连续曲率处理，渲染时可以真实还原不同表面处理工艺的质感，无论是做产品方案展示还是家装效果渲染都能达到足够的精度要求。
