立体多层机械式停车承载结构设计

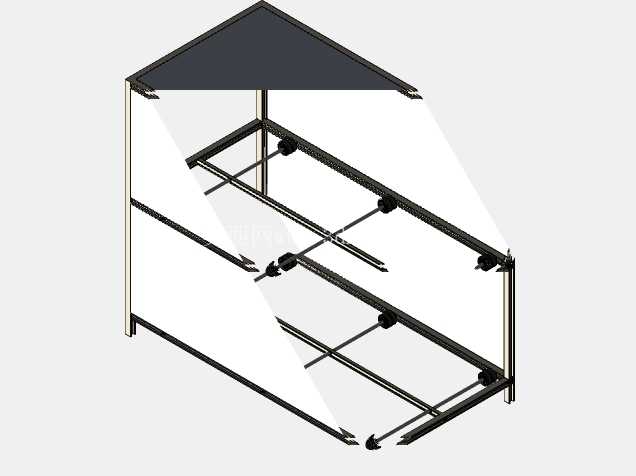

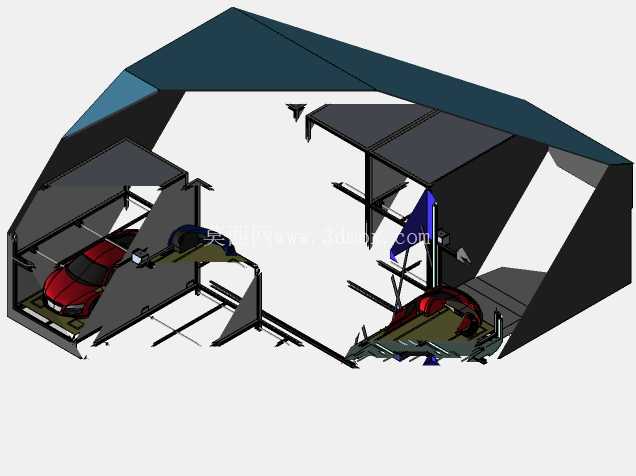

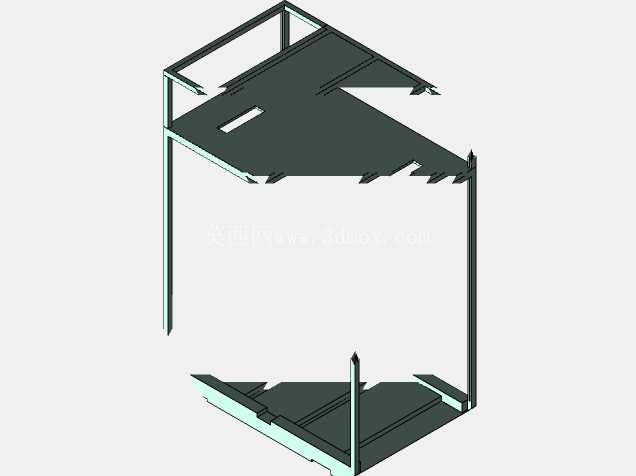

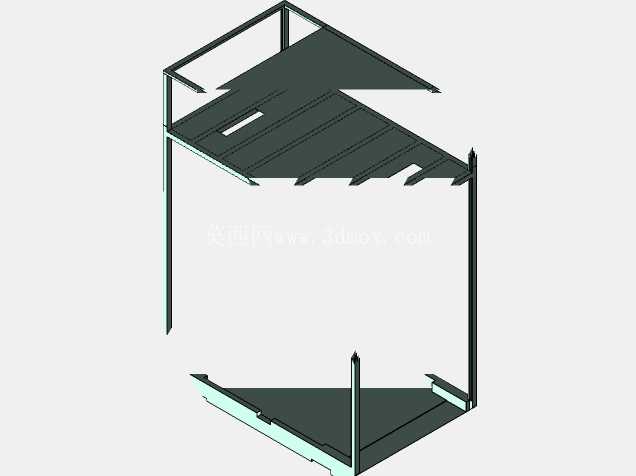

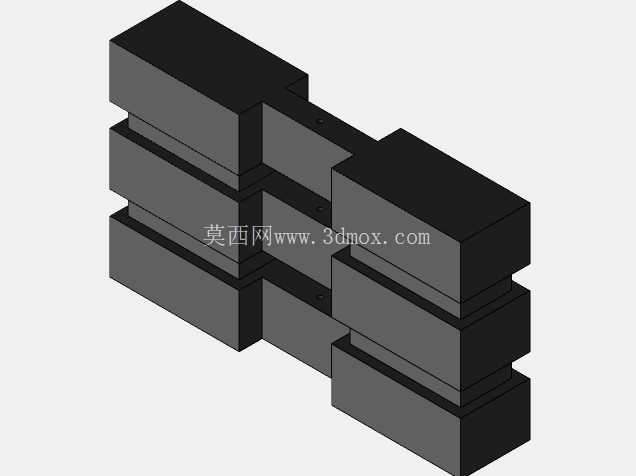

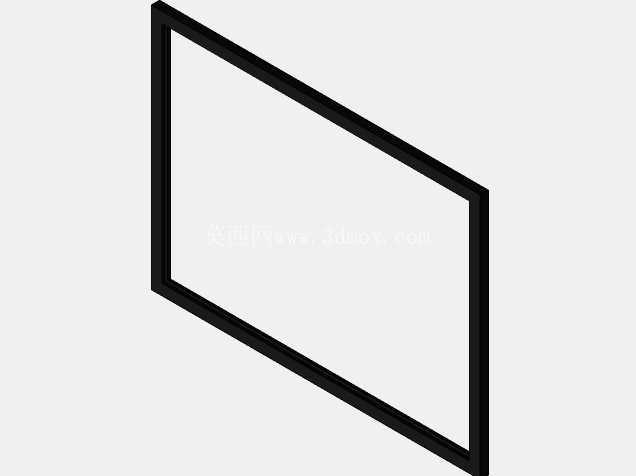

　　这套多层停车结构的三维建模，核心是解决城市核心区高密度地块的停车缺口问题，常见于老旧小区改造、商圈配套、写字楼地下空间挖潜这类场景——很多建成区地面没有足够土地划平面车位，地下原有车库层高受限没法做常规大坡道自走停车，这类机械式多层承载结构就能在有限占地内把泊位数提升2到3倍。从结构逻辑上看，这套设计采用分层悬挑承载框架，没有采用传统大跨度通高立柱布局，而是把承载导轨和支撑立柱沿车位侧边布置，留出的中部空间完全留给车辆进出和载车板平移回转，避免立柱遮挡驾驶视线，也减少新手泊车时的刮蹭风险。

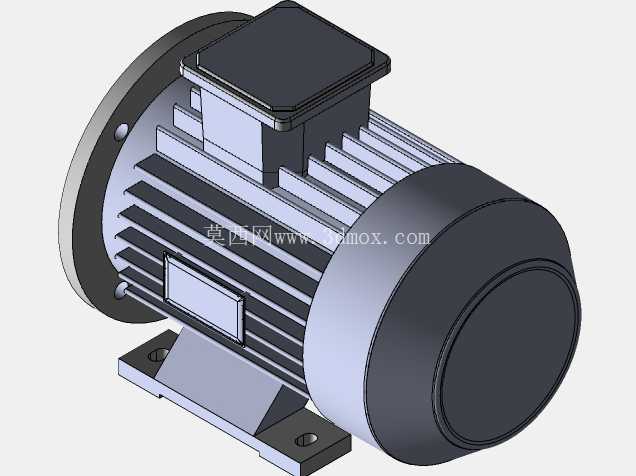

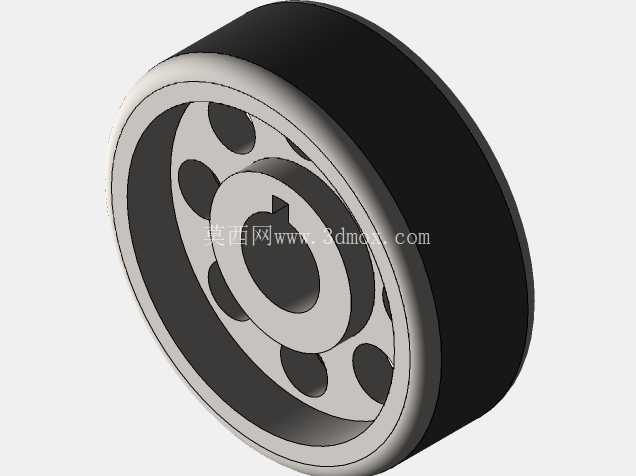

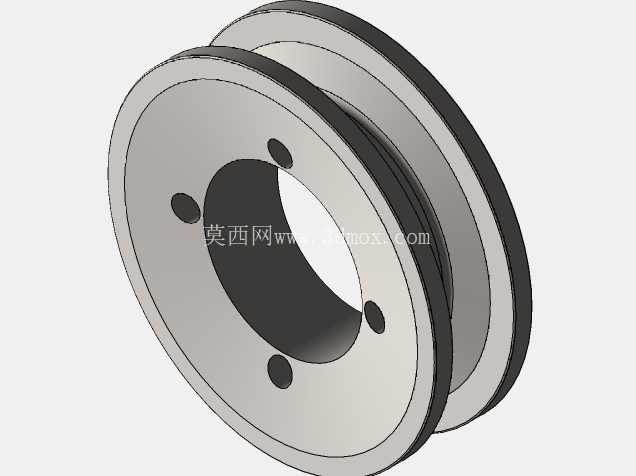

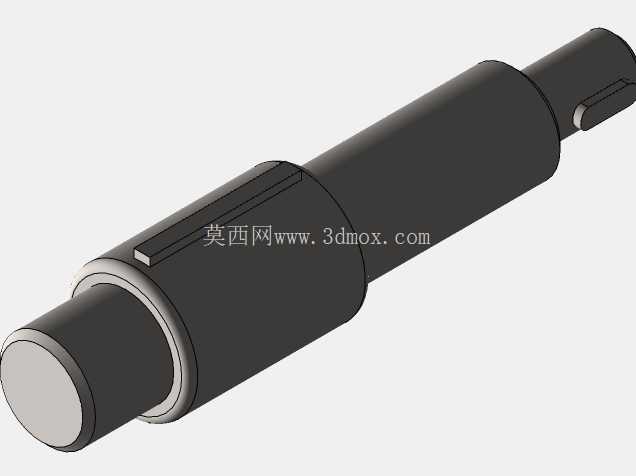

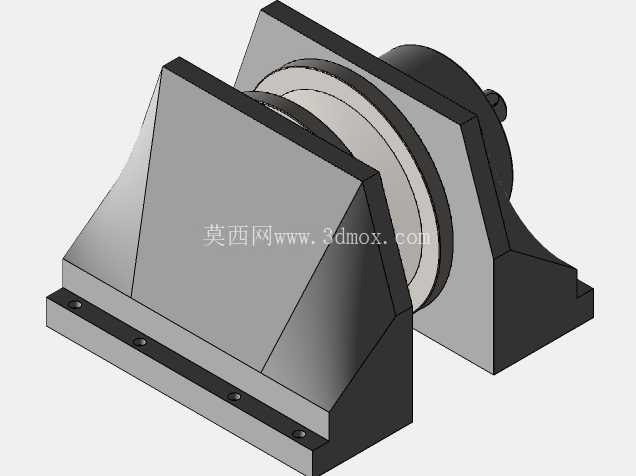

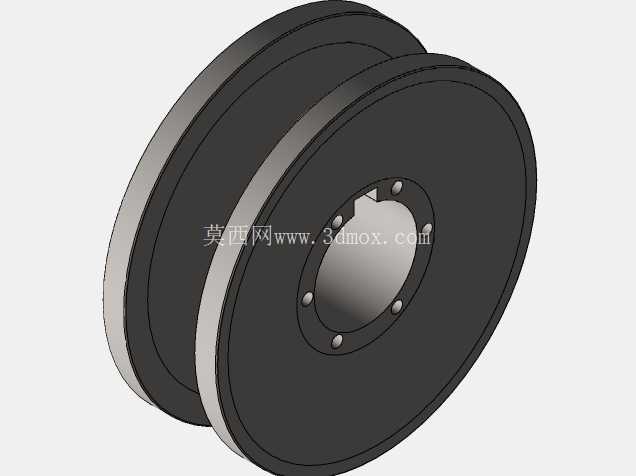

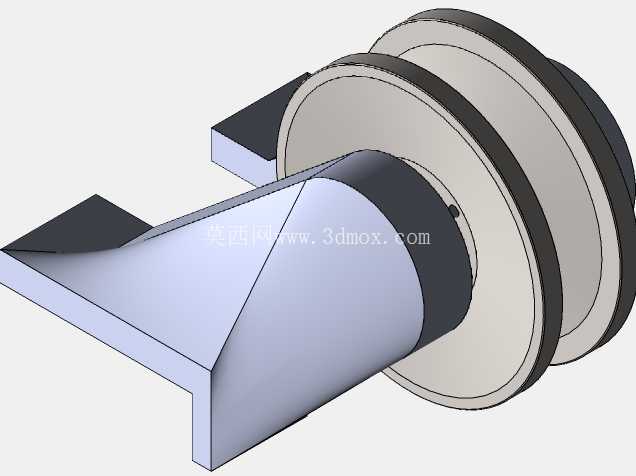

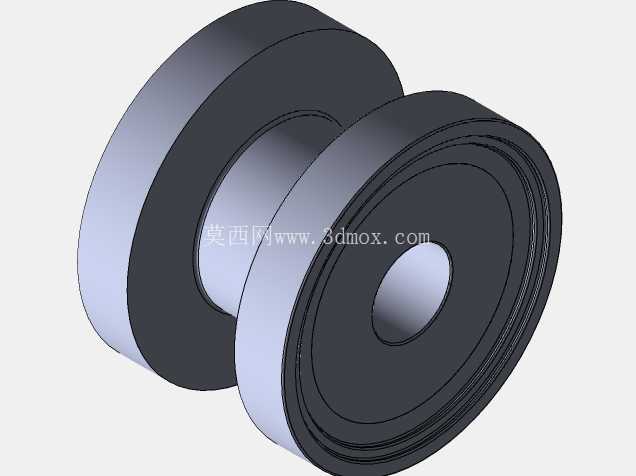

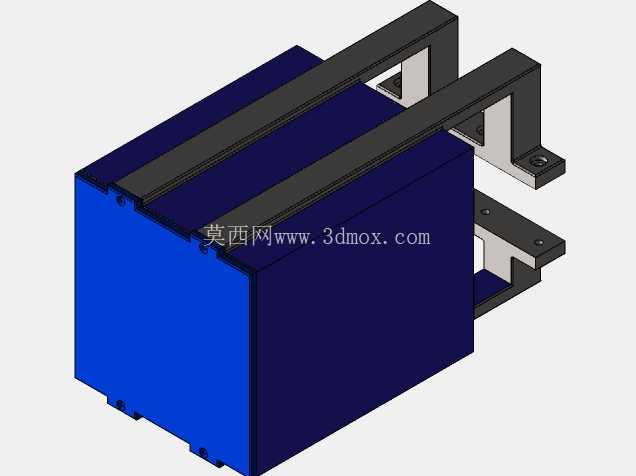

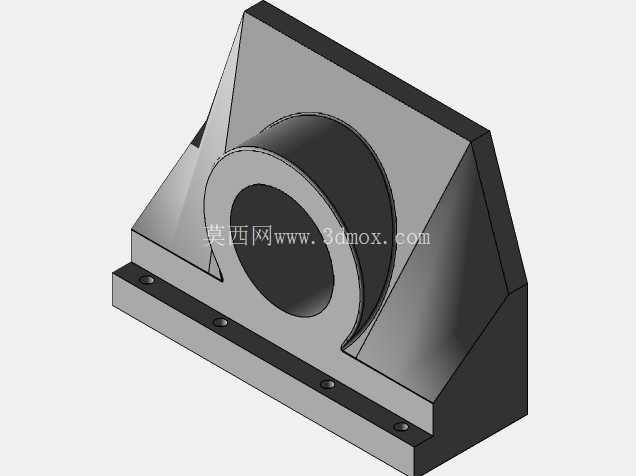

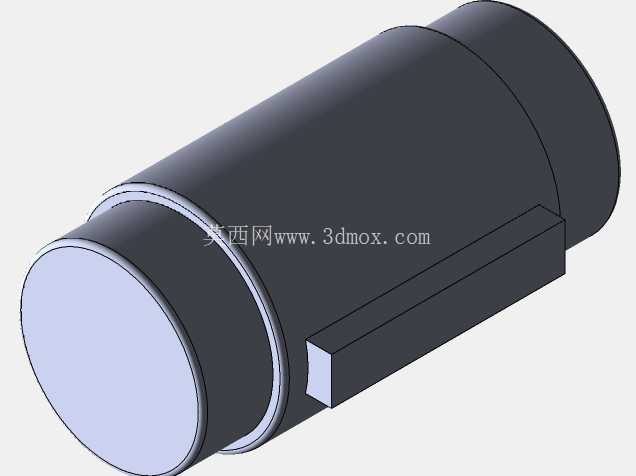

　　载车板的滑动副采用侧挂式滚轮导轨，相比底部铺设导轨的结构，不会因为车库内积尘、掉落杂物卡滞导轨运行，日常运维只需要定期给滚轮轴承加注润滑脂即可，维护工作量比底置导轨结构降低四成左右。设计时特意把每层的载车板回转半径控制在2.8米以内，适配绝大多数A级家用轿车的转弯需求，不需要额外增加转向助力机构就能完成载车板的横移和回转动作，整套传动系统只用常规的减速电机加链传动就能驱动，没有复杂的专用零部件，后期备件采购难度低，普通机加工车间就能加工替换易损件。

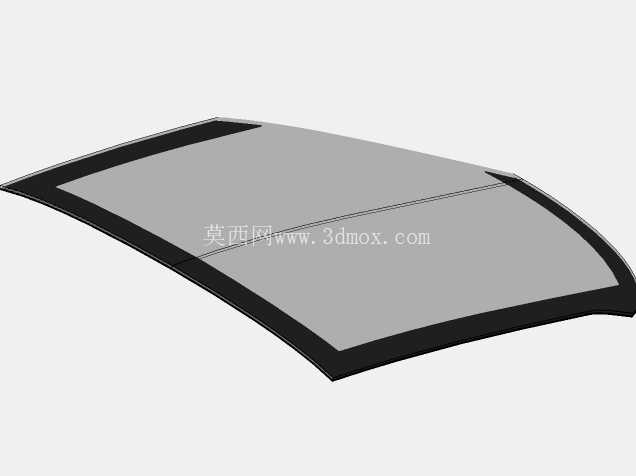

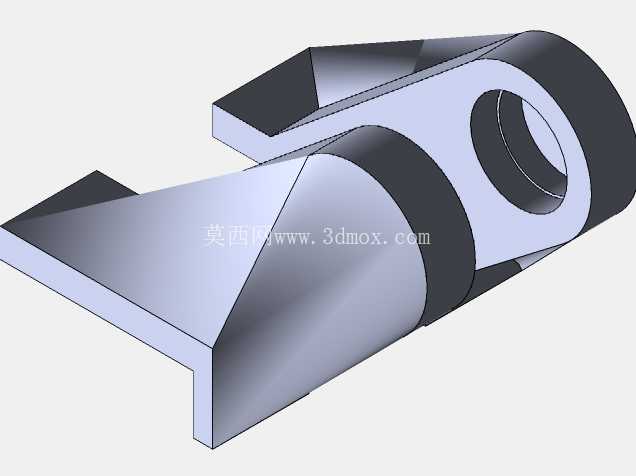

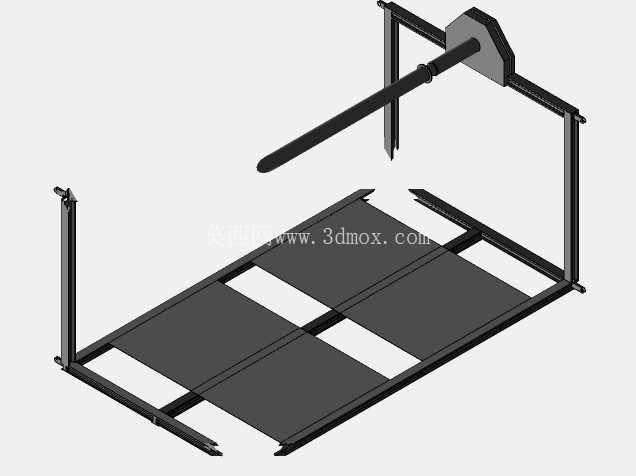

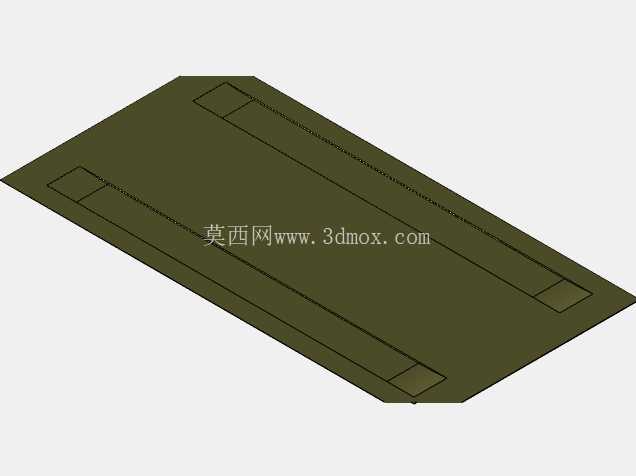

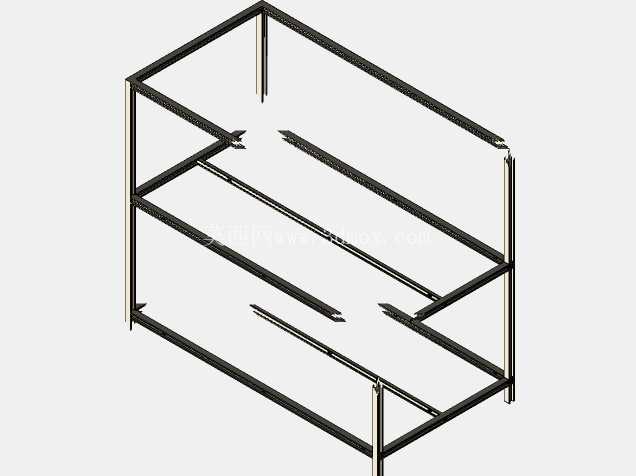

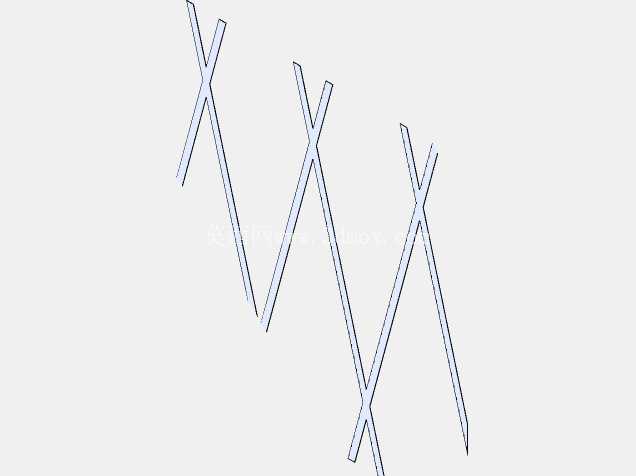

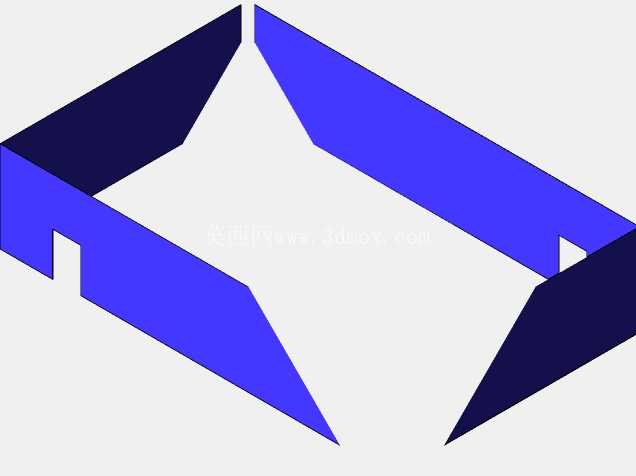

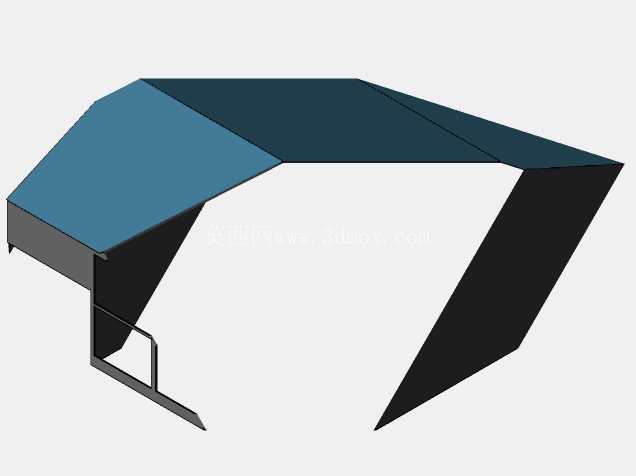

　　从安装边界来看，这套结构单组占地宽度仅需要7.2米，进深6米，单层层高控制在2.2米，三层总高度不超过7米，不管是地面露天安装还是地下车库内加装，都不需要对原有建筑结构做大规模改造，地面只需要做200mm厚的硬化混凝土层就能满足承重要求，单车位承载额定载荷设定为2.2吨，覆盖市面上95%以上的家用乘用车整备质量，不会出现超载导致结构变形的问题。结构的受力点全部集中在侧边的四根主立柱上，立柱采用矩形钢管焊接成型，内部加焊横向加强筋，避免长期承载后出现立柱侧弯变形，载车板表面采用冲压防滑花纹钢板，边缘焊接100mm高的挡边，防止车辆停靠时轮胎滑出载车板边界，同时挡边也作为载车板平移时的行程触发块，和框架上的行程开关配合，实现载车板到位后的自动锁止，不会因为传动链打滑出现载车板移位。在安全防护设计上，每层载车板的侧边都设置了防坠挂钩，当载车板提升到位后，防坠挂钩自动卡入立柱上的定位卡槽，就算传动链出现断裂意外，载车板也不会发生坠落，相比很多只靠电机抱闸制动的结构，安全冗余度更高。另外这套结构的顶部做了斜向防雨顶棚，顶棚采用彩钢压型板铺设，倾斜角度设置为15度，既能快速排走雨水，也不会因为角度过大增加整体结构的风阻，露天安装时不需要额外做独立的雨棚结构，减少整体施工成本。

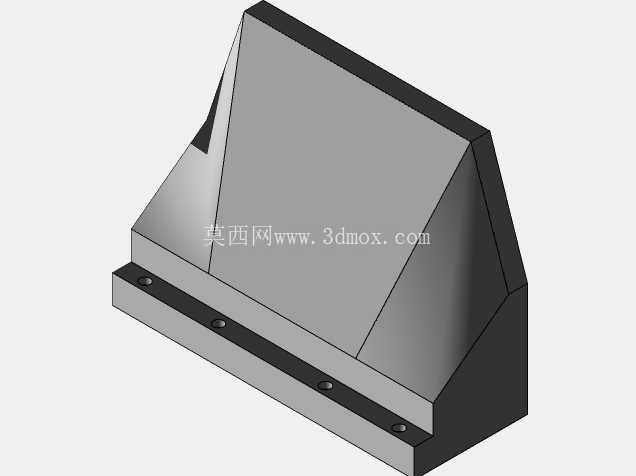

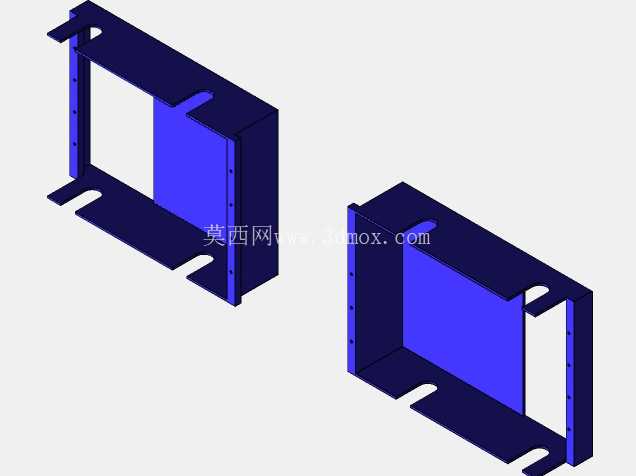

　　从建模细节来看，所有的连接螺栓孔都做了对位预留，法兰连接面的公差按照机械加工通用公差设定，现场安装时不需要二次打孔，只需要按照装配顺序用螺栓紧固即可，安装一组三层六车位的结构，4个安装工人只需要2天就能完成全部装配调试，比传统混凝土结构车库的施工周期缩短90%以上。载车板的入口位置特意做了15度的导入坡，坡段表面做了防滑滚花处理，车辆开上载车板时不会出现轮胎打滑，导入坡的高度和载车板表面齐平，没有台阶落差，低底盘的家用轿车开上去也不会刮蹭前保险杠。框架的底部设置了可调式地脚螺栓，当地面平整度存在误差时，可以通过调整地脚螺栓的高度把整体框架调平，不需要额外打磨地面或者垫垫片，安装适配性更强。整套结构没有采用复杂的传感控制系统，所有的动作触发都用机械式行程开关实现，相比光电传感器，机械式开关在地下车库多尘、潮湿的环境下故障率更低，不会因为灰尘遮挡出现误触发，运维人员不需要具备专业的电气编程知识，只需要对照接线图就能排查常见故障，非常适合老旧小区这类没有专业运维团队的场景使用。
