高密度齿状电源变压器散热结构

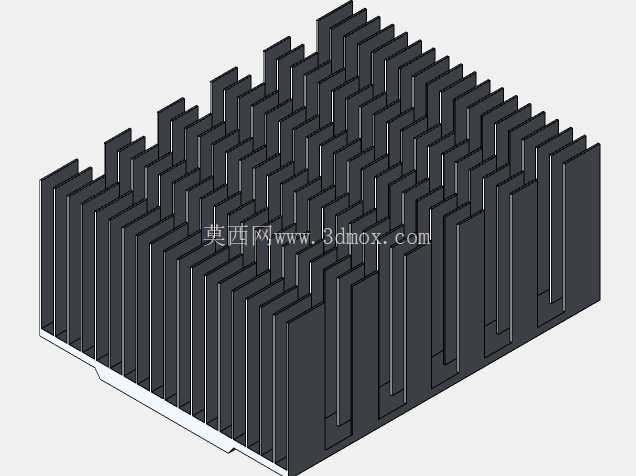

　　在中大功率电源变换场景中，变压器工作时的铜损与铁损会持续转化为热量，若热量无法及时导出，会直接导致绕组绝缘层加速老化、磁芯磁导率漂移，最终拉低整机转换效率甚至触发过热保护，这款高密度齿状散热结构正是针对密闭式电源舱内的变压器散热需求设计。不同于常规平板式散热基座，该结构采用等距阵列的垂直鳍片布局，鳍片厚度控制在1.2mm，相邻鳍片间预留3mm的通风流道，既保证了足够的散热接触面积，又不会因为鳍片过密导致流道风阻过大，适配自然对流与强制风冷两种散热工况。

　　从安装边界来看，基座底部预留了与变压器磁芯顶面完全贴合的平整安装面，四周设计有4个M3规格的螺丝固定孔位，孔位中心距匹配常见EE85、EE100系列大功率磁芯的安装尺寸，安装时只需在接触面均匀涂抹0.1mm厚度的导热硅脂，即可将磁芯工作时产生的热量快速传导至整个散热鳍片阵列。设计过程中特意规避了鳍片与周边元器件的干涉问题，整体结构的高度控制在65mm，长度180mm、宽度120mm，能够适配多数工业开关电源、逆变电源的内部安装空间，不会与周边的电解电容、功率MOS管的散热片产生位置冲突。

　　鳍片的排布方向顺着电源舱内的常规风道走向设置，当设备内置的轴流风扇工作时，气流可以顺着鳍片间的流道快速穿过，带走鳍片表面的蓄积热量，经热仿真验证，在环境温度40℃、变压器满载输出1500W的工况下，搭配该散热结构可将磁芯顶面温度控制在75℃以内，远低于绝缘材料的长期耐受温度阈值。不同于部分拼接式散热结构，该结构采用一体成型的加工思路，鳍片与基座之间无连接缝隙，不存在接触热阻，热量从基座传导至鳍片末端的衰减率控制在3%以内，能够最大化发挥材料的导热性能。在实际应用场景中，这类散热结构不仅可配套电源变压器使用，也可适配同安装尺寸的整流桥堆、固态继电器等发热功率器件，在工业控制柜、通信基站电源、光伏逆变设备等场景中都能适配。

　　结构的边角位置做了R1.5的圆角处理，避免生产装配过程中锋利的边角划伤操作人员或破坏线材绝缘层，鳍片末端的厚度做了轻微的减薄处理，在不影响整体结构强度的前提下，进一步提升了鳍片与空气的接触面积，同时减轻了整体结构重量，降低了设备运输与安装过程中的承重负担。针对长期工作在多粉尘环境的设备，该结构的流道无狭窄死角，日常维护时只需用压缩空气从风道一端吹扫，即可将积存在鳍片间的粉尘清理干净，不会因为粉尘堆积堵塞流道导致散热效率下降。基座的安装面平面度控制在0.05mm以内，保证与磁芯表面的贴合度，避免因为接触面存在缝隙导致局部热阻过高，出现局部热点的问题。
