无障碍通行残疾人辅助接驳平台结构

在公共建筑出入口、轨道交通站点、老旧小区单元门等存在高差的通行场景中，固定式坡道往往受场地空间限制无法布设，临时搭接的坡道又存在固定不稳、通行晃动的安全隐患，这款残疾人接驳平台正是针对这类窄空间高差通行需求开发的辅助通行结构。从实际使用场景来看，该平台主要服务于行动障碍人群的轮椅通行需求，可适配150mm至350mm的常规出入口高差，填补了固定坡道与便携式坡道之间的产品空白，既可以作为永久设施安装在场地受限的出入口，也可作为临时接驳装置用于活动现场的无障碍通道搭建。

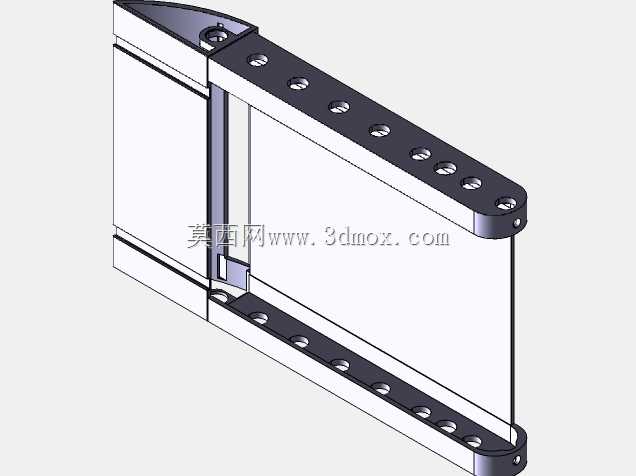

从结构设计逻辑来看，整个平台采用框架式承载结构，两侧的带孔安装边是核心的受力固定部件，安装边上的等距排布通孔可适配不同的地面锚固螺栓间距，安装时无需额外打孔适配，降低现场施工的调整工作量。平台的承载面板采用整板式设计，表面预留防滑纹理加工余量，建模时已考虑轮椅轮压的分布特性，面板下方设置纵向加强筋，可承受不超过300kg的集中载荷，完全满足电动轮椅加乘员的总重量承载要求，避免长期使用出现面板凹陷变形的问题。

平台的侧边过渡结构做了圆弧收边处理，不同于常规直角对接的坡道结构，圆弧过渡可以让轮椅上下平台时没有明显的颠簸感，减少推行时的阻力，同时也能避免尖角对通行人员造成磕碰伤害。两侧的安装边除了地面固定功能外，还预留了护栏安装接口，在高差超过200mm的使用场景下，可直接在安装边的对应孔位加装防护栏杆，不需要额外在平台主体上焊接或打孔，拓展了平台的适用场景范围。

从安装边界来看，该平台的整体宽度适配常规轮椅的通行宽度要求，净通行宽度不小于800mm，满足无障碍设计规范中的通行宽度要求，平台的整体长度可根据现场高差调整，本次建模的标准款长度为1200mm，对应的最大适配高差为300mm，坡度控制在1:4以内，符合手动轮椅推行的坡度要求，不会出现坡度过陡导致推行费力或轮椅后溜的问题。平台的整体高度可通过底部的调节支脚进行微调，支脚调节范围为±20mm，可抵消地面不平整带来的安装间隙，保证平台面板始终处于水平状态，避免轮椅在平台上停留时出现滑动风险。

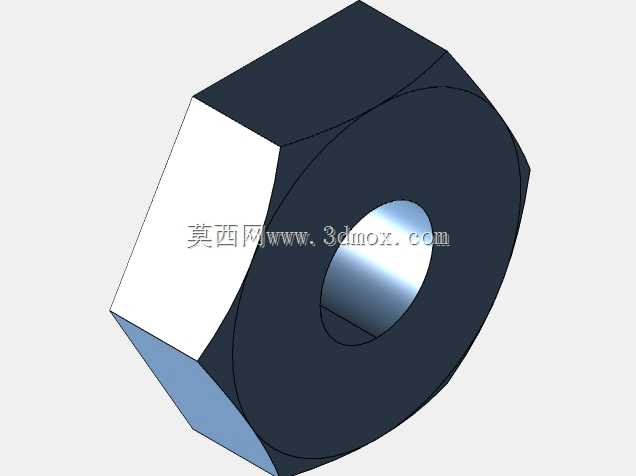

在细节设计上，平台的对接端设置了搭接舌板，舌板厚度仅为3mm，可与出入口的地面或台阶面紧密贴合，消除平台与固定地面之间的缝隙，避免轮椅前轮卡入缝隙造成通行事故。整个结构的连接部位均采用可拆卸式设计，所有零部件均可通过螺栓组装，不需要现场焊接作业，既降低了运输成本，也方便后期的维护更换，若某一部件出现磨损或变形，仅需更换对应零件即可，不需要整体更换平台。

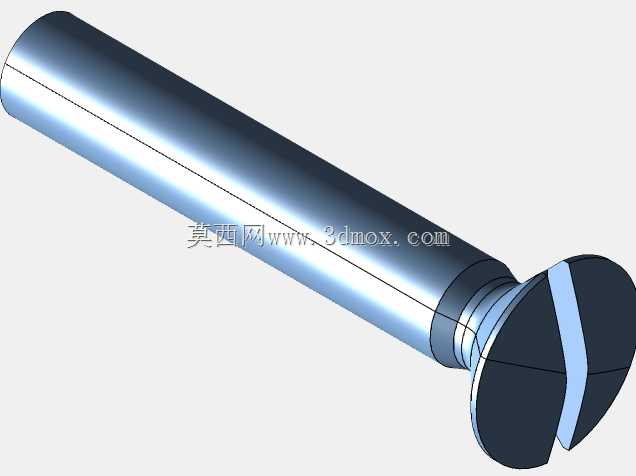

从结构受力的角度来看，建模过程中对安装边的螺栓孔位做了应力分散处理，孔位之间的间距经过受力验算，避免螺栓间距过小导致安装边开裂，同时在孔位周边做了局部加厚处理，提升长期反复载荷下的结构疲劳强度。平台的所有外露边均做了倒角处理，没有尖锐的毛刺棱角，符合助残设备的安全设计要求。在实际选型应用中，该结构可根据现场的实际高差调整搭接舌板的长度和安装边的固定孔位数量，针对不同的地面材质，比如混凝土地面、地砖地面、木质地面，可更换不同类型的膨胀螺栓或自攻螺丝进行固定，适配性较强。

不同于市面上常见的折叠式坡道，这款平台为固定式安装结构，整体刚性更好，通行时不会出现折叠坡道的晃动和异响问题，适合长期固定使用的场景，同时结构的零件数量少，加工工艺简单，主要采用板材切割、折弯、焊接即可完成加工，生产成本较低，适合批量生产推广。在三维建模过程中，所有的配合面均预留了合理的安装间隙，焊接部位预留了焊接收缩余量，保证加工后的成品能够顺利组装，不会出现零件干涉无法装配的问题。
