多层组合式金属仓储板货架结构设计

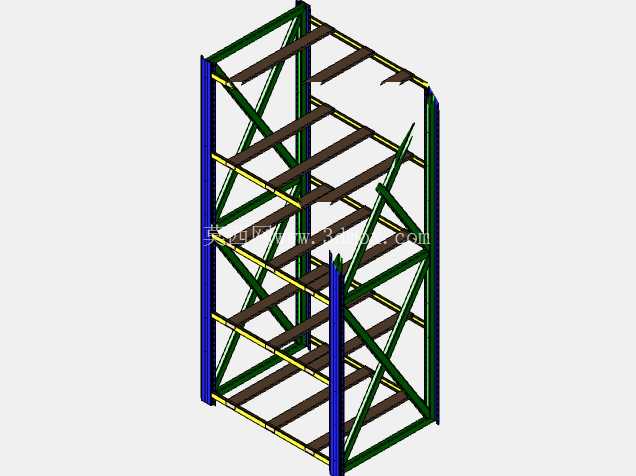

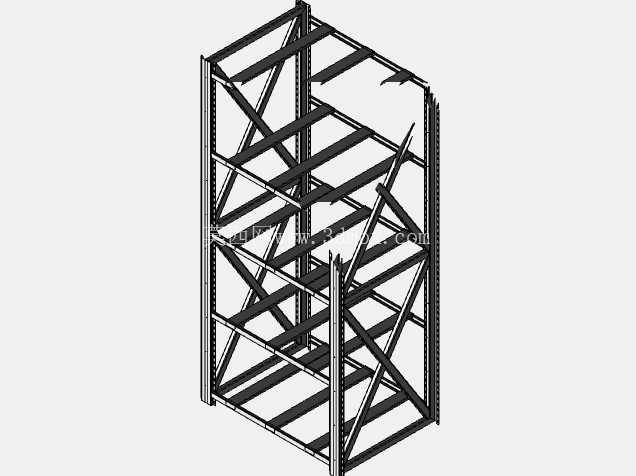

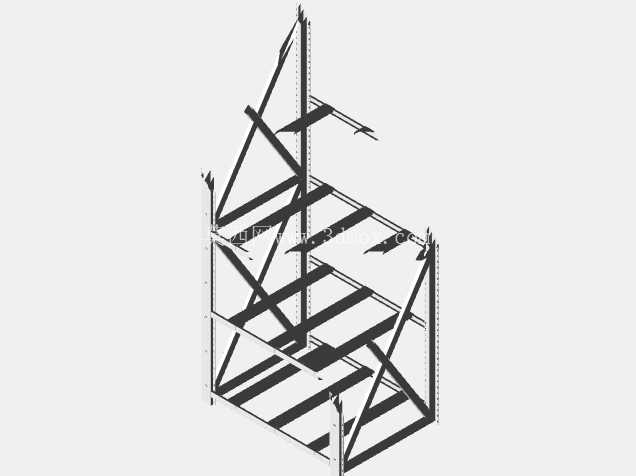

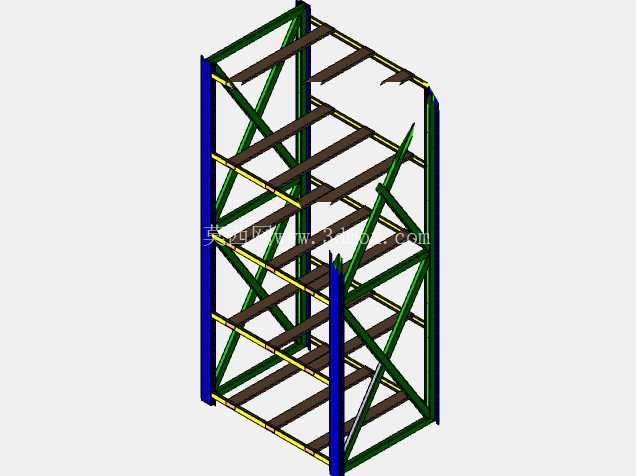

　　在生产制造车间的原料暂存区、电商仓的标准件存储区、五金备件库的分类存放场景中，这类组合式金属板货架是应用覆盖率极高的存储载体，区别于定制焊接式货架，这类栓接组合结构的货架可根据场地净高、存储物料的包装尺寸灵活调整层间距，适配从扁平盒装五金件、箱装标准件到整托包装的工业辅料等多种载荷的存储需求。从结构设计逻辑来看，该货架采用四柱式主承载框架，两侧竖向立柱采用冷弯薄壁型钢轧制的专用货架立柱型材，型材表面冲制连续的等距调节孔位，无需额外焊接支架即可通过挂接式层板托实现层板高度的无级（孔距级）调整，立柱外侧搭配的绿色型材为斜向支撑构件，通过螺栓与立柱形成桁架式受力结构，抵消货架满载时的侧向倾覆力矩，尤其是在高位取放物料、地面存在微小不平整的工况下，斜撑结构能大幅提升框架整体的抗扭刚度，避免立柱出现单侧失稳变形。

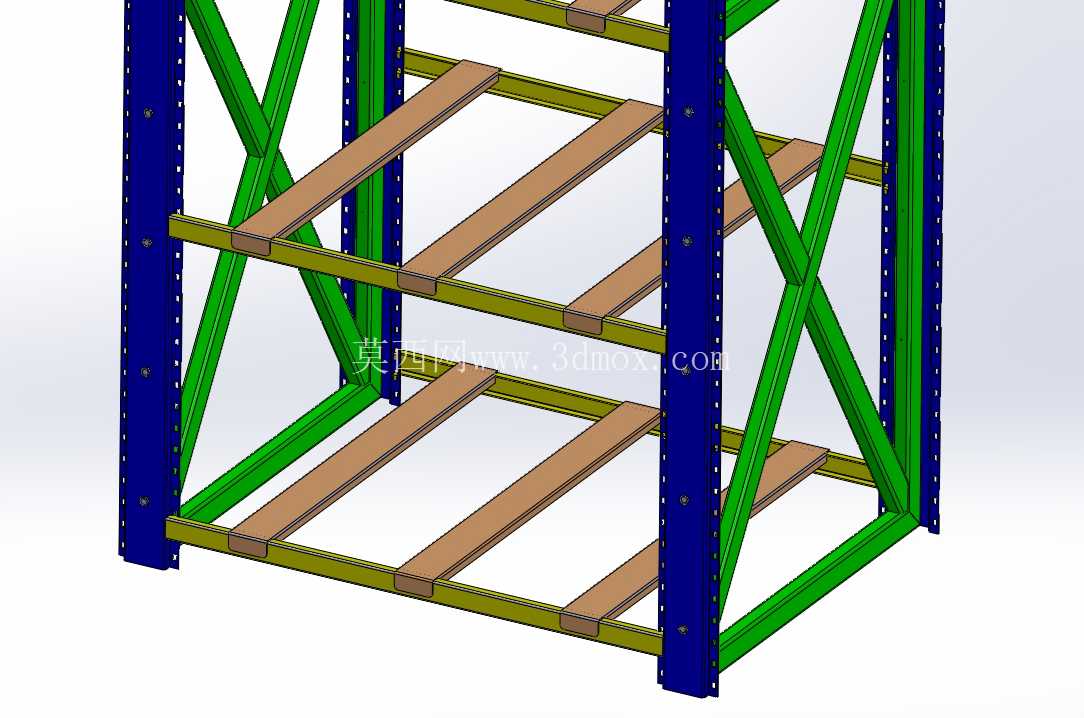

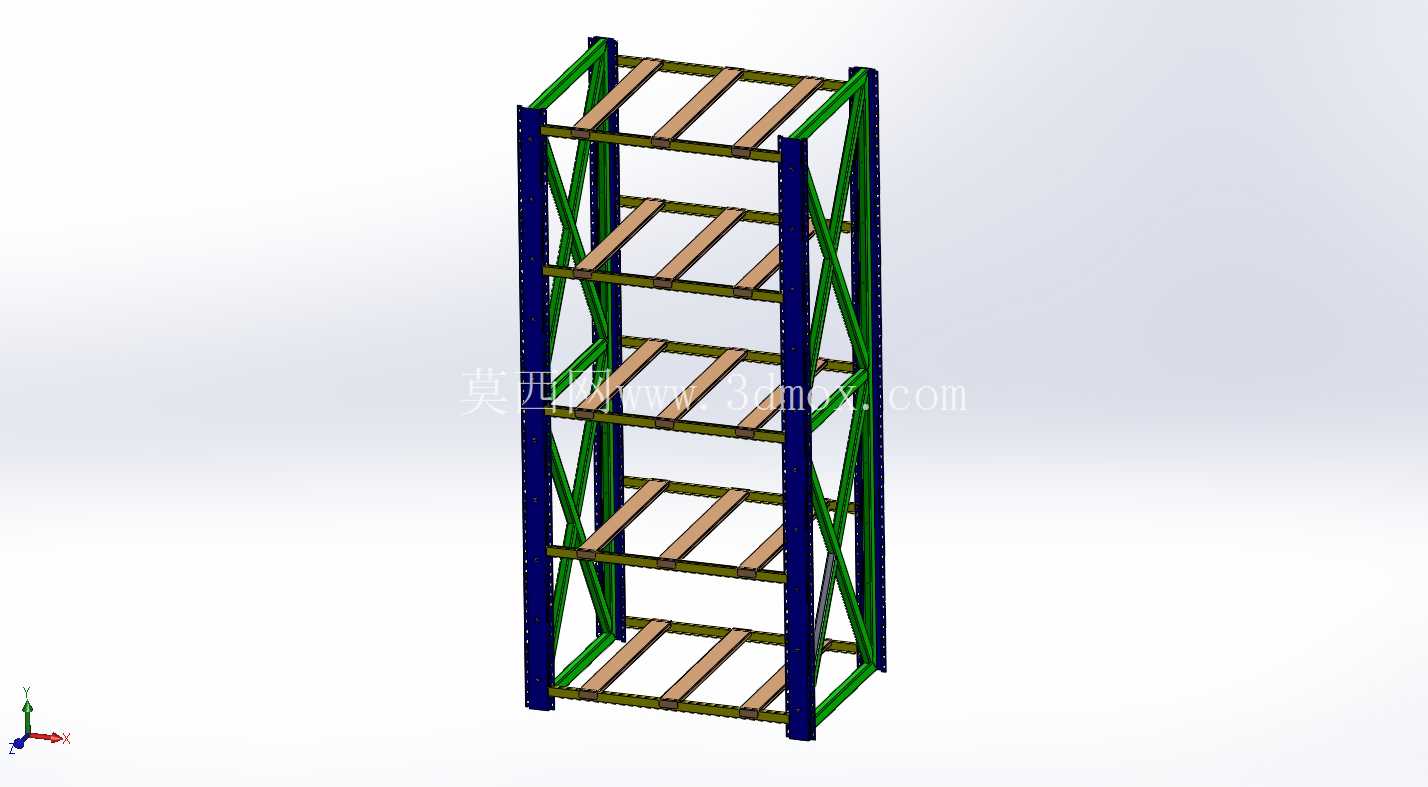

　　层板部分采用金属框架搭配木质铺板的组合形式，金属框架直接卡接在立柱的挂接齿上，承担铺板传递的竖向载荷并将力传导至两侧立柱，木质铺板则利用其表面摩擦力大、抗冲击性优于裸金属板的特性，避免存放的箱装物料在存取过程中出现滑移，同时木质铺板的自重更轻，调整层位时单人即可完成铺板的抬放移位，降低仓储布局调整时的人工劳动强度。从安装边界来看，这类货架的单组宽度适配标准1200mm*1000mm工业托盘的摆放需求，深度方向预留100mm的操作余量，避免托盘超出货架边缘引发坠落风险，整体高度可根据仓库的消防喷淋高度、高位取货设备的举升上限灵活配置，图中展示的五层结构单层层高可覆盖从200mm到600mm的调整范围，单层额定载荷适配常规100-500kg的散件存储需求，若需存储更重的模具类工件，可通过加密层板托挂点、更换加厚钢铺板的方式实现载荷升级，无需更换主框架立柱，大幅降低仓储设施的迭代成本。

　　在实际工况应用中，这类货架的立柱底部通常会搭配可调式地脚，通过螺纹旋转调整高度，抵消仓储地面的平整度误差，保证四个立柱受力均匀，避免出现局部立柱悬空导致的载荷集中问题；多组货架并排安装时，可通过相邻立柱共用的方式减少型材用量，同时在货架顶部加装横向连接杆，提升整排货架的整体稳定性，若用于高位仓储场景，还需在货架背部加装背网，防止后侧取货通道方向出现物料坠落风险。

　　设计过程中需重点校核立柱的长细比参数，尤其是货架高度超过4米时，需严格控制立柱的自由段长度，通过增加横向拉梁的方式降低长细比，避免满载时出现立柱屈曲失效；层板挂接结构的抗剪强度需匹配单层额定载荷的1.5倍安全系数，防止挂齿断裂引发层板坠落，斜撑与立柱的连接螺栓需采用防松结构，避免叉车碰撞、物料搬运时的振动导致螺栓松动，长期使用过程中需定期检查挂接齿的变形情况、螺栓的预紧力，尤其是在频繁调整层位的使用场景下，挂齿反复受力可能出现疲劳变形，需及时更换变形的层板托架，保证存储作业的安全性。
