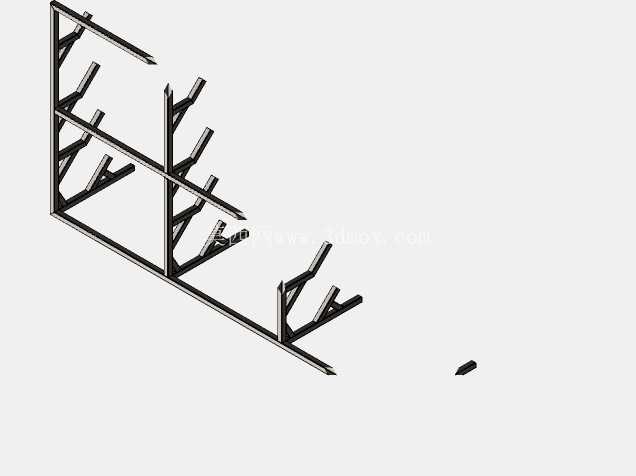

五米规格悬臂式长材物料存放架结构设计

　　在型材加工、管材配送、建材仓储这类需要存放长条状物料的场景里，普通层板式货架很难适配6米以内长尺寸物料的存取需求，悬臂式存放架的结构优势就体现得十分明显。本次设计的五米规格悬臂存放架，主要针对长度不超过5000mm的长条物料做存储适配，覆盖了常规铝型材、不锈钢管、PVC穿线管、轻型角钢、木方等常见长尺寸货品的存放需求，在五金建材仓库、型材加工车间下料区、不锈钢制品厂原料暂存区都能适配使用。

　　从实际使用场景出发，这类悬臂架的核心功能是解决长物料堆叠存放导致的取料困难、物料变形、盘点效率低的问题。传统地面堆叠存放长材时，下层物料受上层重压容易出现弯曲变形，取料时需要挪动上层所有物料，不仅耗时久，还容易出现物料滑落砸伤的安全隐患，悬臂结构通过单侧或双侧伸出的托臂分层承托物料，每一层的物料都可以独立存取，不需要挪动其他层的货品，配合叉车或者手动液压堆高车就能完成整层物料的上下架作业，大幅降低长材存取的劳动强度。

　　设计过程中首先确定了整体的受力边界，主立柱采用矩形截面型钢焊接成型，作为整个货架的主要承力构件，底部通过膨胀螺栓与混凝土地面做刚性固定，避免货架受侧向力出现倾覆风险。悬臂托臂采用变截面设计，靠近立柱的根部做加强筋焊接处理，托臂向上预留3度的微小倾角，避免存放的圆管类物料受外力震动从托臂外侧滑落，每一层托臂的垂直间距根据常规存放物料的直径、堆叠高度做了预留，既不会因为间距过小浪费垂直仓储空间，也不会因为间距过大导致单托臂承载过高出现结构变形。

　　整体架体的总长度适配5000mm长物料的存放需求，双侧布置悬臂的结构可以同时在架体两侧存取物料，适合布置在车间通道中间位置，单侧悬臂的结构则适合靠墙布置，充分利用墙面附近的闲置空间。托臂的端部做了圆弧倒角处理，避免上下料时尖锐的边角刮伤物料表面，对于表面质量要求高的不锈钢管、阳极氧化铝型材，还可以在托臂表面加装橡胶垫层，减少物料与钢结构的硬接触划伤。

　　安装边界方面，架体安装时需要保证地面平整度误差不超过5mm/m，立柱的垂直偏差控制在全高的1/1000以内，相邻两个立柱的中心距根据单托臂设计载荷做了匹配，避免跨距过大导致横梁下挠。架体最下层托臂距离地面预留100mm的间隙，方便地面清洁以及扫地机等清洁设备通行，架体顶部不额外布置层板，避免超高堆放物料带来的安全隐患。

　　从结构受力角度做校核时，重点考虑了偏载工况下的架体稳定性，也就是单侧悬臂全部满载、另一侧空载的极端情况，此时主立柱的抗弯强度、地脚螺栓的抗拔力都需要满足安全系数要求，同时架体的横向通过后背拉杆做交叉连接，增强整体的抗扭刚度，避免叉车碰撞时出现架体整体变形的问题。每个托臂的额定承载按照均匀分布载荷计算，不允许在托臂端部集中堆放重物，日常使用时也需要遵循轻放底层、重放上料的原则，降低架体的重心高度，进一步提升使用稳定性。

　　不同于普通的轻型货架，这类悬臂架的结构没有多余的装饰性构件，所有的型钢构件都通过焊接或者螺栓连接组成整体，后期可以根据存储物料的变化调整托臂的安装高度，适配不同直径、不同堆叠高度的长材存储需求，不需要对整体架体做切割改造，适配性更强。在管材零售门店的仓库里，这类货架还可以配合标识牌使用，在每个托臂位置标注对应的物料规格、材质，取料时可以快速定位，减少找料的时间成本。对于长度规格较多的零散长料，还可以在同一层托臂上加装分隔卡件，把不同规格的物料分隔开，避免不同规格的物料混放导致的发料错误。
