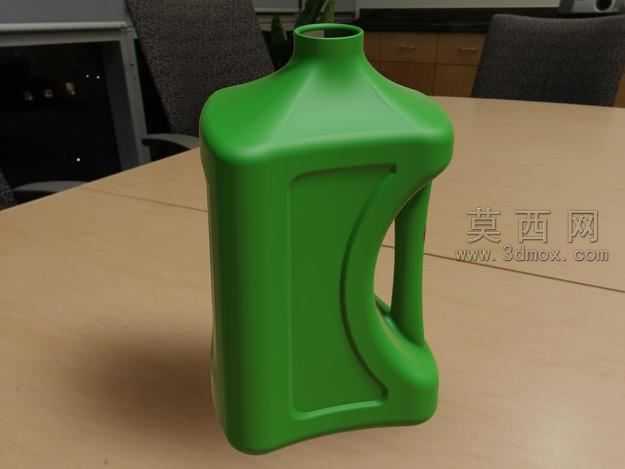

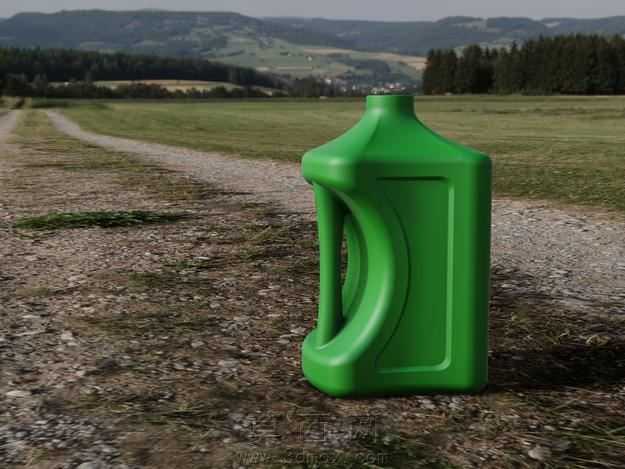

带一体式把手的绿色塑料包装瓶三维设计

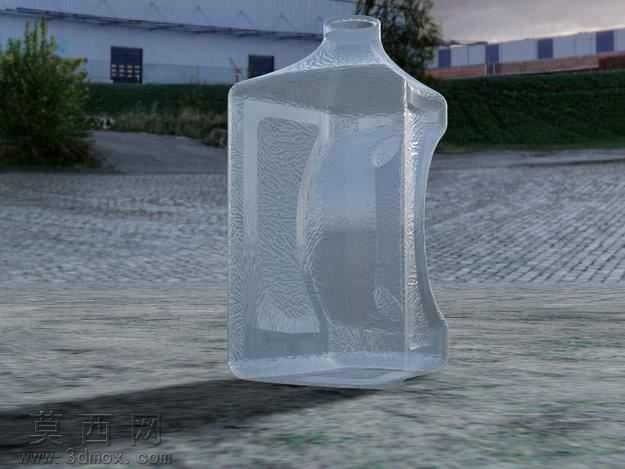

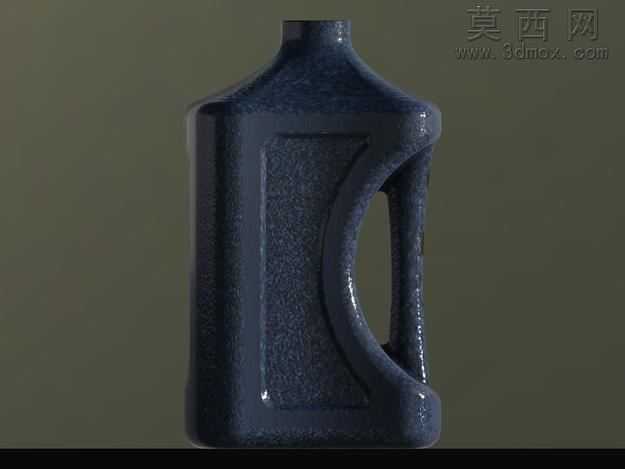

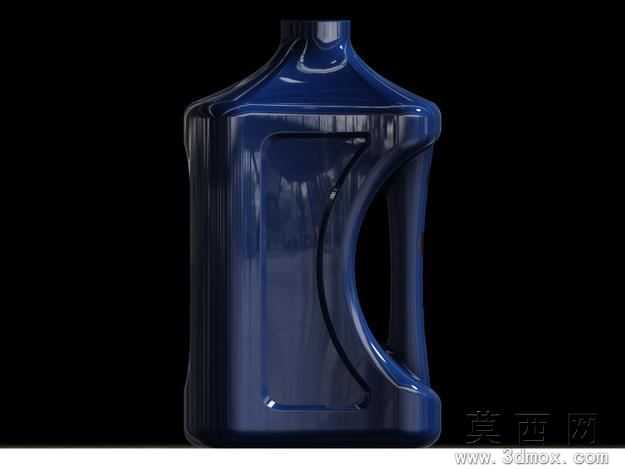

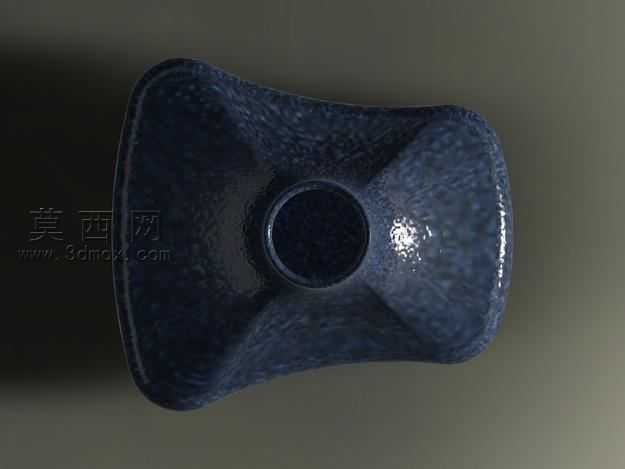

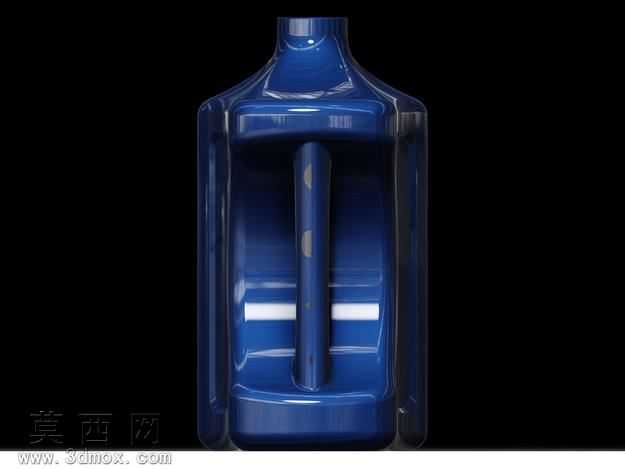

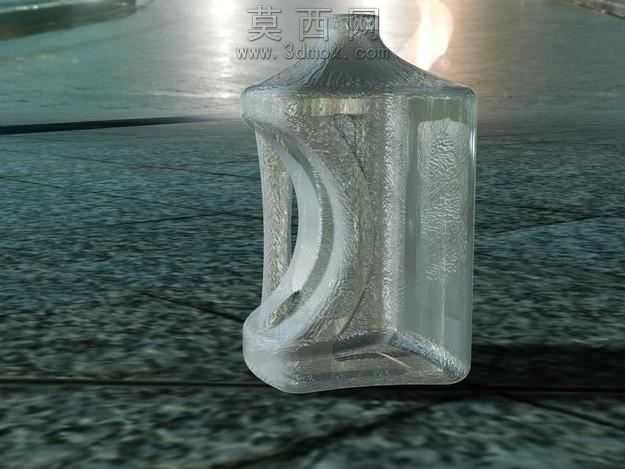

本作品是一款面向日用液体包装场景的塑料瓶三维建模设计，整体采用一体化注塑成型的结构思路，在三维建模过程中重点围绕曲面流畅度、人机握持合理性、成型工艺可行性三个核心维度展开设计。建模阶段优先构建瓶身的基础轮廓，通过多段曲面放样生成瓶身主体的方正弧面形态，既保证了瓶身放置时的稳定性，也通过弧面过渡避免了尖锐棱角带来的应力集中问题。针对侧边的一体式把手结构，建模时采用曲面扫掠结合布尔运算的方式，精准控制把手内侧的握持弧度，贴合人手抓握时的手指自然弯曲形态，同时把手与瓶身的连接位置做了加厚过渡处理，既提升了整体结构强度，也避免了注塑过程中出现壁厚不均导致的缩痕问题。瓶口部分采用标准的螺纹接口结构，建模时严格遵循通用包装瓶口的尺寸规范，保证后续与瓶盖的装配适配性，瓶口与瓶肩的过渡位置做了平滑的圆弧处理，既提升了整体外观的流畅感，也能在液体倾倒时减少残留挂壁的问题。材质渲染阶段选用了高密度聚乙烯的典型绿色塑料材质，调整材质的粗糙度、反光度参数还原塑料本身的半哑光质感，同时通过场景打光突出瓶身曲面的光影过渡效果，清晰展现曲面建模的顺滑度。整个设计过程充分考虑了注塑成型的工艺要求，所有转角位置都设置了合理的脱模斜度，壁厚控制在均匀的2mm区间，既保证了瓶身的结构强度，也能节省生产原料、降低成型周期。把手的镂空结构设计在保证握持舒适度的同时，也减少了材料的使用，符合轻量化包装的设计趋势，瓶身的平整大面也预留了足够的标签张贴区域，满足后续产品包装的标识需求。整体建模过程重点练习了复杂曲面的连续性控制、一体化结构的工艺适配设计，通过曲面曲率分析反复调整曲面的控制点，保证瓶身所有可见曲面都达到G2连续的顺滑效果，没有出现曲面褶皱、棱角突兀的问题，是学习工业产品曲面建模、注塑件结构设计的典型参考案例。
