重载型立式金属板压紧夹持夹具结构

　　这类立式压紧夹具在钣金加工、工业箱体装配、仓储料箱锁紧、设备检修门快锁场景中应用十分广泛，区别于传统螺栓压紧的繁琐操作，该类夹具通过连杆机构的死点特性实现快速压紧与解锁，单次操作耗时不超过两秒，能大幅降低批量装配环节的辅助工时。从结构设计逻辑来看，整套夹具分为固定底座、联动连杆、操作手柄、压头组件四个核心部分，底座采用带安装孔的平板式结构，安装孔位做了沉头设计，装配后螺栓头不会突出底座平面，避免与被夹持件产生干涉；联动连杆采用多组铰接点布局，当手柄下压至锁紧位置时，连杆铰接点刚好越过机构死点，此时即便被夹持件存在一定的振动载荷，夹具也不会自行松脱，锁紧状态下的反向自锁力矩可达到操作力矩的八倍以上，能稳定提供持续的压紧力。

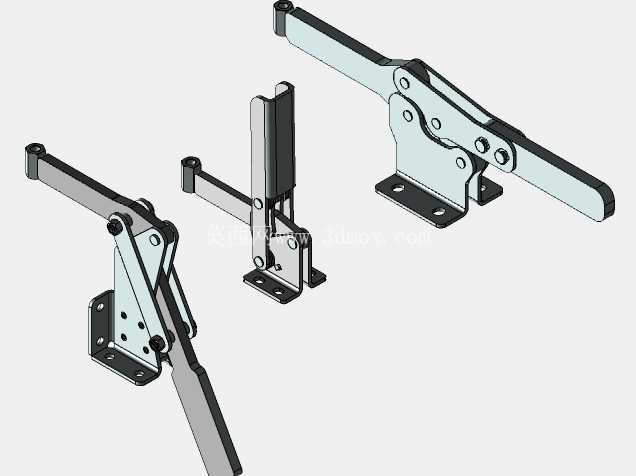

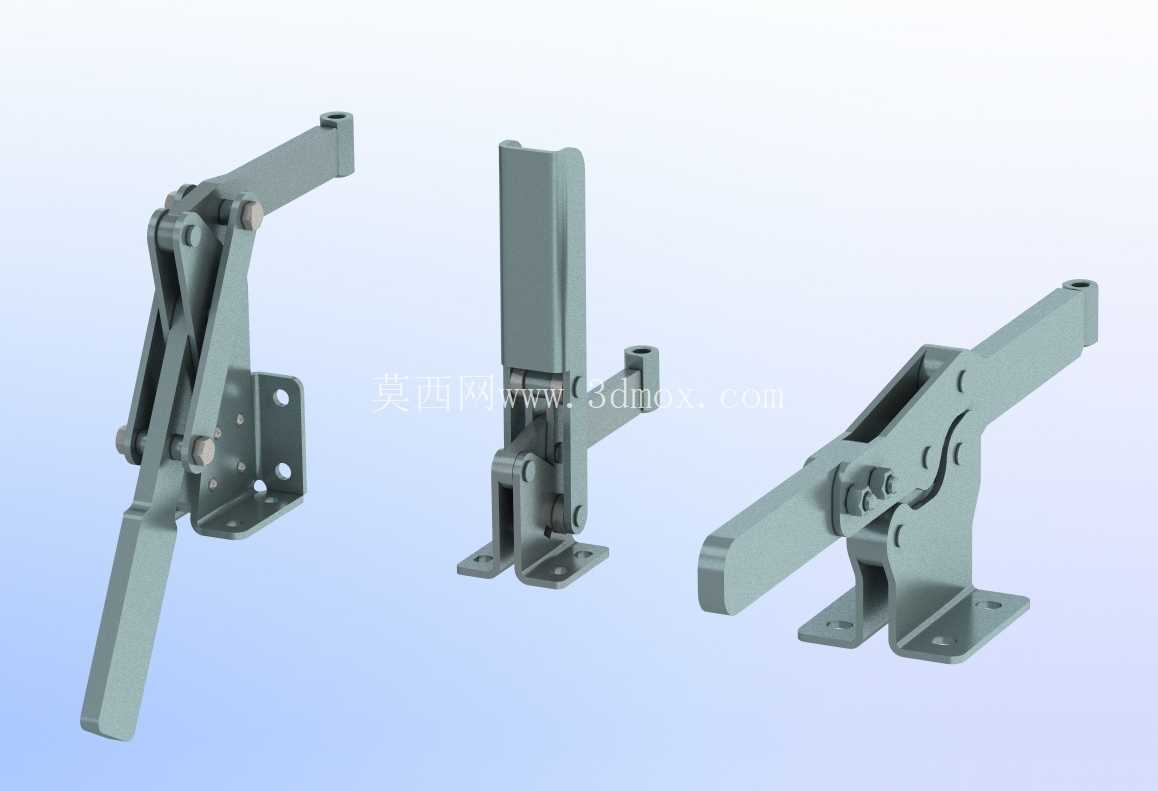

　　设计过程中针对不同的安装边界做了三款差异化的结构适配：第一款采用侧装式L型底座，适合安装在设备框架的立面位置，压头伸出长度可覆盖0至40毫米的夹持间隙，适配厚度在0.5至25毫米之间的金属板材、型材边框；第二款采用立式直装底座，整体结构更紧凑，安装占用的平面尺寸仅为120毫米乘以40毫米，适合空间受限的小型设备舱门、接线箱盖板的锁紧场景；第三款为加长压臂版本，压臂长度比标准款增加60毫米，可跨越更高的凸台结构完成压紧，适配带有密封胶条的箱体结构，压紧过程中能均匀压缩胶条，保证箱体的密封性能。

　　所有铰接位置都采用了销轴加铆接的固定方式，销轴与连杆孔之间预留了0.02毫米的配合间隙，既保证连杆转动灵活无卡滞，又不会出现过大的旷量，长期使用后铰接位置的磨损量可控制在0.1毫米以内，不会影响锁紧精度。压头位置做了圆弧过渡处理，压紧过程中不会刮伤被夹持工件的表面，针对表面质量要求高的不锈钢板、喷涂板材场景，还可在压头位置加装橡胶垫，进一步避免压痕产生。安装时需要注意底座的安装平面平面度公差不超过0.1毫米每100毫米，若安装平面存在翘曲，会导致连杆机构运动卡滞，甚至无法到达死点位置影响锁紧可靠性；固定底座的螺栓建议采用8.8级及以上强度的内六角螺栓，单颗螺栓的锁紧扭矩控制在12牛米左右，避免螺栓过紧导致底座变形影响机构运动。

　　实际应用中，这类夹具常被用在焊接工装的工件快速压紧、自动化生产线的工件定位锁紧、物流周转箱的箱盖固定、环保设备的检修门快开结构上，相比传统的螺栓紧固、搭扣锁紧结构，它的压紧力更大、操作更便捷，且抗振动性能更优异，在存在持续振动的设备上使用也不会出现松脱问题。建模过程中对所有铰接位置的运动行程做了完整的干涉检查，手柄从开启状态到锁紧状态的转动角度为115度，开启状态下压头会抬升35毫米的高度，足够操作人员取放工件，不会出现压头刮擦工件的问题；所有钣金折弯位置都预留了合理的折弯内R角，符合常规钣金加工的工艺要求，不需要额外定制特殊刀具即可完成加工，零件的加工工艺性良好，适合批量冲压生产，制造成本可控。
