双皮带同步输送装载机构三维设计

　　在电子组装、小件包装、轻工产品加工的产线布局中，这类双窄皮带同步输送的装载机构，往往承担着工装托盘、规整小件物料在不同工位间的平稳转运任务，相比宽幅皮带输送，双皮带结构能在保证支撑稳定性的同时，预留出中间空位方便顶升、移栽、检测机构从下方穿过完成工序动作，适配多工序衔接的紧凑产线布局需求。从结构设计逻辑来看，这套输送机构采用标准工业铝型材搭建主体框架，型材间通过角码和内置螺栓完成连接，无需复杂焊接加工，既方便现场根据实际工位间距调整机架长度，也能在后期维护时快速更换磨损部件，降低产线改造成本。

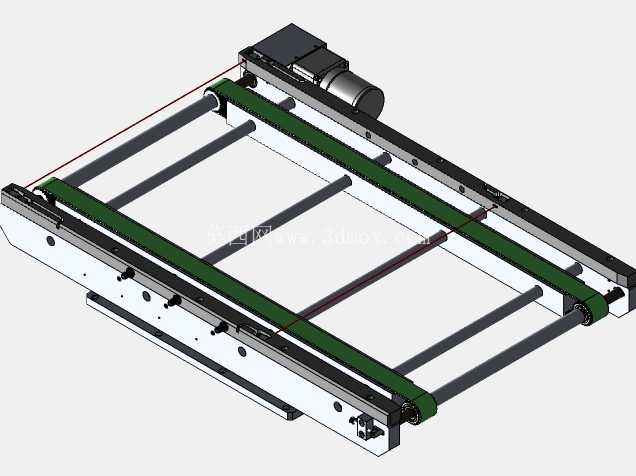

　　两根平行布置的绿色PVC输送皮带分别张紧在两端的从动辊与主动辊上，主动端将驱动电机、减速机构集成安装在机架端部，通过同步带传动同时带动两根主动辊转动，保证两侧皮带线速度完全一致，避免托盘在输送过程中出现偏斜、卡滞的问题。皮带张紧结构设计在机架两端的辊子安装座上，通过调节安装座的长螺栓位置就能调整皮带张紧度，无需拆解整体机架，日常维护时单人即可完成张紧调整作业，适配工厂设备运维的实际操作场景。机架两侧的型材上预留了通用安装槽位，可根据产线需求加装光电传感器安装支架、侧边导向条、阻挡气缸、定位挡块等附件，不用额外在型材上钻孔加工，能快速适配不同尺寸托盘、不同工序的功能拓展需求。

　　从安装边界来看，这类输送机构的整体高度可通过支撑脚的调节螺栓进行微调，适配不同高度的上下游设备衔接，机架宽度根据常用工装托盘的尺寸设计，两侧皮带的间距可根据托盘底部的支撑位置调整，保证托盘输送过程中两端受力均匀，不会出现倾斜掉落的情况。端部驱动组件的安装位置突出机架主体的尺寸经过控制，不会占用过多产线端部空间，方便多段输送线首尾拼接组成长距离输送线体。在实际使用场景中，这类输送装载机构常布置在组装工位的上下料端、检测设备的进出料位置，或是自动仓储系统的接驳段，负责将载有工件的托盘平稳输送到指定工位，配合顶升移栽机构就能实现托盘的90度转向输送，配合阻挡机构就能实现托盘的工位定点停靠，满足自动化产线的物料流转需求。

　　设计过程中需要重点关注两侧皮带的平行度公差，若两根皮带的平行度偏差过大，托盘在输送时会持续向一侧偏移，加剧皮带侧边的磨损，同时也会导致托盘定位不准，影响后续工序的作业精度；辊子的径向跳动公差也需要控制在合理范围内，避免皮带运行时出现周期性跳动，导致托盘上的小件工件滑落。另外，驱动电机的选型需要匹配输送的负载重量，结合皮带的运行速度、输送效率要求计算所需扭矩，避免出现负载启动时电机堵转的问题，同时驱动端的传动部位需要加装防护盖板，避免生产过程中的杂物卷入传动结构，引发设备故障或安全隐患。皮带材质的选择也需要结合使用场景调整，常规工况下选用PVC材质皮带即可满足耐磨、防滑的需求，若有防静电要求则需要更换为防静电皮带，若输送环境存在油污则需要选用耐油材质的皮带，保证设备在不同工况下的使用寿命。
