带计量功能螺旋输送给料设备结构

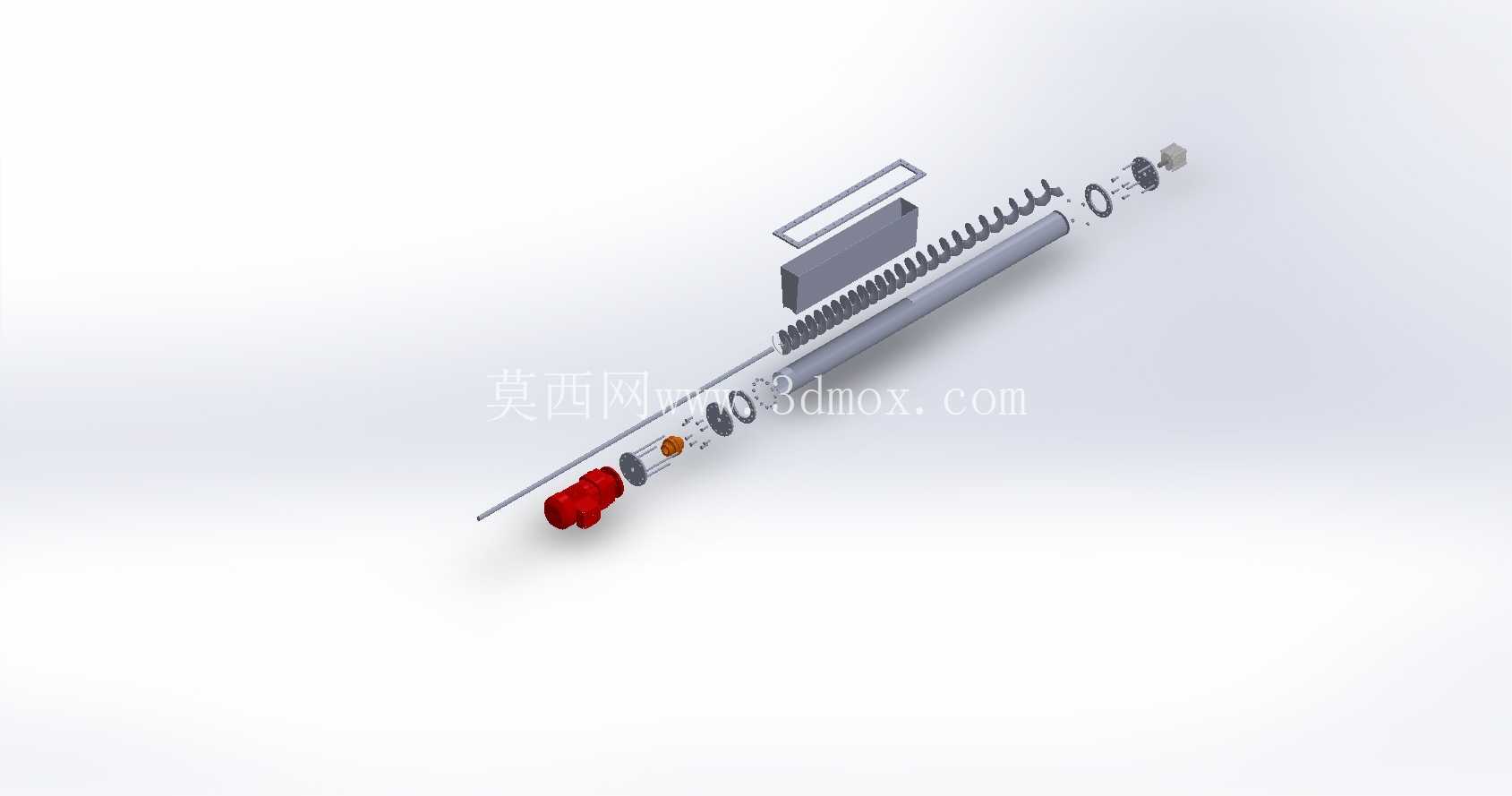

　　这套螺旋输送给料结构，主要面向散状颗粒物料的定量输送场景，在农牧饲料加工、粮油物料转运、小型农业加工生产线中应用较多，核心是解决散粒物料在输送过程中流量不稳定、给料量难以精准控制的问题，避免人工投料带来的计量误差与物料抛洒浪费。从结构拆解来看，整套机构沿轴向依次布置有驱动端连接座、密封组件、螺旋轴体、变螺距输送叶片、进料导料槽、出料计量段、端部支撑轴承座，其中螺旋轴采用空心轴设计，在保证整体扭转刚度的前提下降低了转动惯量，减少驱动端的启动负载，适配小功率驱动单元的配套需求。

　　设计阶段针对散粒物料的流动特性做了针对性优化，进料段采用大螺距叶片，能够快速将进料口落入的物料向输送段推送，避免物料在进料仓下方堆积起拱，靠近出料端的位置采用渐缩螺距设计，随着螺距减小，物料在输送腔体内的填充率逐步提升，能够形成相对稳定的料柱，配合出料端的计量调节结构，可实现单位时间内给料量的稳定控制，针对不同粒径、不同堆积密度的谷物、饲料颗粒，可通过调整螺距变化段的长度来适配不同的计量精度要求。

　　密封结构方面，驱动端与轴体的连接位置采用多层组合密封，外侧设置防尘挡圈阻挡物料粉尘进入轴承腔，内侧设置聚四氟乙烯密封环阻挡细颗粒物料泄漏，避免长期运行过程中物料磨损轴承导致的卡滞问题，端部支撑位置采用调心球轴承，可补偿长轴加工与安装过程中产生的同轴度误差，降低轴系转动过程中的振动与噪声。安装边界上，整套输送机构的进料口设置为上方敞口的矩形接料结构，可直接对接上方料仓的出料口，不需要额外增设过渡连接料斗，安装时需保证整体轴向的水平度偏差不超过千分之三，避免因倾斜导致物料在腔体内单侧堆积，加剧叶片与输送腔内壁的磨损；出料口设置在靠近端部支撑的下侧位置，可直接对接下游的称重设备、混合设备或者包装设备的进料端，不需要额外增设导流弯头，减少物料输送过程中的残留。

　　结构细节上，螺旋叶片采用等厚钢板分段焊接后整体校形的工艺制作，叶片边缘与输送腔内壁的间隙控制在2-5mm范围内，既避免叶片转动过程中与腔壁刮擦产生异响与磨损，又能减少间隙处的物料残留，防止不同批次物料输送过程中的交叉污染；驱动端的连接座预留了标准的键连接接口，可直接适配常用的减速电机输出轴，不需要额外定制连接联轴器，降低现场安装的配套成本。针对农业加工场景中常见的多粉尘环境，整套结构的外部没有设置复杂的电控元件，所有运动部件均封闭在输送腔体内部，仅在端部预留润滑注油口，日常维护只需要定期向轴承位置加注润滑脂即可，不需要频繁拆解清理，适合长时间连续运行的生产线工况。在物料适配性上，该结构可输送堆积密度0.3-0.8t/m³的颗粒状物料，包括谷物籽粒、配合饲料颗粒、粉状农副产品等，针对流动性较差的粉状物料，可在进料段位置增设小型破拱桨叶，与螺旋轴同步转动，避免物料架桥导致的断料问题；输送过程中物料沿螺旋叶片的导程方向匀速推进，不会产生剧烈的搅拌与破碎，能够保证物料颗粒的完整性，减少输送过程中的物料破损率。
