5000升卧式支架储水塔结构设计

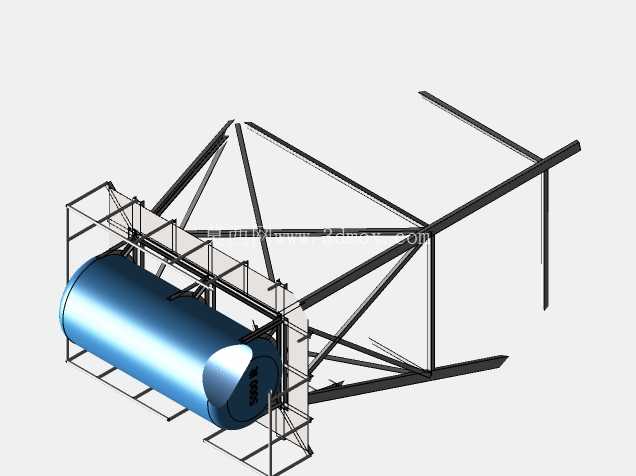

　　这套5000升容量的卧式储水塔，在小型集中供水、厂区临时储水、山地灌溉中转、建筑施工临时供水场景中应用十分广泛，区别于立式储水塔的高重心特性，卧式布局的结构在抗风载、抗侧向冲击上表现更稳定，尤其适合开阔无遮挡的户外安装场景，不需要额外做过高的混凝土基础就能完成布设。从结构设计逻辑来看，整个装置分为卧式承压储水罐体、桁架式支撑钢架、顶部操作防护栏三个核心部分，罐体采用标准椭圆封头结构，相比平封头能承受更高的内部静水压，筒身采用等直径圆筒设计，在5立方额定容积下，筒身长度与直径的比例控制在2.3:1，既避免了过长筒身带来的中部挠度变形问题，也不会因为直径过大导致运输超宽，适配常规货运车辆的装载边界。

　　支撑钢架采用型材焊接的桁架结构，没有采用整块钢板做承托面，而是用多组斜向撑杆分散罐体的载荷，每一处与罐体接触的支撑位置都做了弧形贴合面，增大接触面积避免局部应力集中，同时桁架结构的镂空设计能减少户外风阻，在大风天气下不会因为结构挡风面积过大出现支架倾覆的问题，支架底部预留了地脚螺栓安装孔，安装时可以直接与混凝土基础上的预埋螺栓固定，不需要现场二次焊接调整。顶部的操作平台沿着罐体轴向布设，护栏高度符合工业操作平台的安全规范，平台踏板采用防滑格栅设计，即使在雨天或者罐体溢水的情况下，操作人员巡检、检修阀门时也不会出现滑倒的风险，平台延伸段预留了管道、液位计的安装位置，后期接入进水、出水、溢流管路时不需要额外在罐体上焊接支架。

　　在安装边界的考量上，整个装置的总宽度控制在2.2米以内，总高度从地面到护栏顶端不超过3.2米，安装时只需要平整出3.5米见方的硬化地面就能满足布设要求，不需要额外占用过大的场地空间，罐体的进出水口统一设置在靠近操作平台的一侧，方便后期管路集中布设，减少管线的弯折长度。设计过程中特意将罐体的重心控制在支架支撑面的几何中心位置，即使罐体在半水状态下出现水体晃动，整个结构的重心偏移量也不会超出支撑面的稳定边界，不会出现侧翻风险，支架的所有型材连接处都做了加劲肋补强，避免长期承重出现焊缝开裂的问题，罐体与支架之间预留了3毫米的橡胶垫安装间隙，既可以缓冲罐体充水后的微小形变，也能避免金属直接接触出现电化学腐蚀，延长整体结构的使用寿命。

　　不同于民用小型储水罐，这套储水塔的结构强度可以满足满水状态下长期静置的载荷要求，也能承受一定程度的管路振动，适合作为小型供水系统的核心储水单元使用，在建模过程中所有型材的搭接位置都按照实际焊接工艺预留了焊接收缩余量，装配关系完全匹配实际加工的公差要求，不存在干涉问题，结构件的拆分也符合工厂下料、焊接、整体组装的加工流程，不需要额外做工艺调整就能直接用于生产参考。
