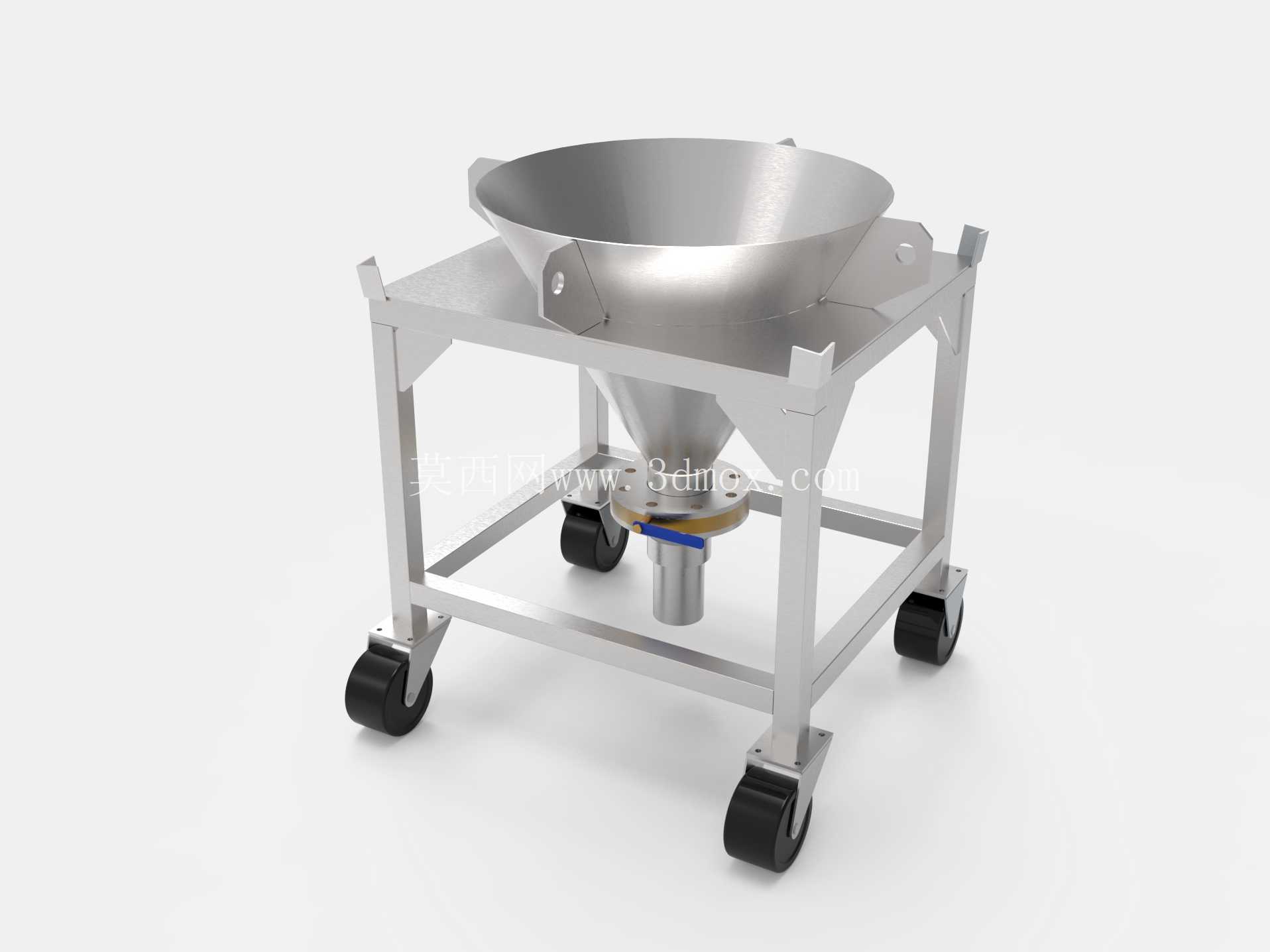

带移动支架阀门的工业接料漏斗结构

　　这款带移动支架的工业漏斗，主要面向粉体、小颗粒散料的中转接料、定量给料作业场景，常见于食品加工、精细化工、塑料改性、医药原料制备等生产环节的工序衔接位置，用来承接上游设备出料、暂存物料并按需向下游工位定量供料，替代传统人工接料转运的低效模式，减少散料转运过程中的撒漏、粉尘外溢问题。

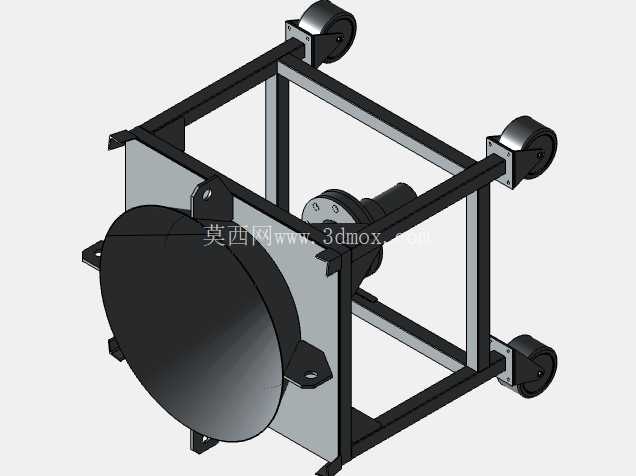

　　从结构设计逻辑来看，整体采用锥斗加方管支架的分体式组合结构，料斗部分选用304不锈钢板材旋压+焊接成型，锥段角度设置为62度，这个角度是针对流动性一般的粉体、粒径3mm以下颗粒料测算得出的，既可以避免物料在锥壁滞留架桥，又不会因为锥度过大导致料斗整体高度过高，抬升操作人员接料的操作高度。料斗上口采用外翻边卷边结构，卷边内嵌入3mm直径的不锈钢圆钢做加强，避免长期受物料冲击、人工清理磕碰导致上口变形，上口直径设置为800mm，能够覆盖常规振动筛、混合机、小型粉碎机的出料口投影范围，接料时不需要额外加装导料裙边也能防止物料撒出。

　　料斗下口配置的是直插式蝶阀接口，接口外径适配行业通用的159mm快装卡箍标准，可以直接对接软连接、螺旋给料机进料口或者周转料桶上口，阀门采用手柄式蝶阀，操作力矩小，操作人员单手就可以完成开度调节，能够根据下游设备的进料速度灵活调整下料流量，避免一次性下料过多导致下游设备堵料。

　　支撑部分采用304不锈钢方管焊接成框架结构，方管规格为40402mm，框架整体做满焊打磨处理，焊缝位置做钝化处理避免锈蚀，框架底部设置四根斜向支撑腿连接到料斗锥段的中上部，将料斗满载时的重量均匀分散到四个脚轮安装位，避免支架长期受载出现焊接位置开裂。支架的上层承托面设置四个定位挡块，刚好卡住料斗外翻边的四个角，料斗可以直接从支架上方吊出清理，不需要拆卸螺栓，换料清理时能够大幅缩短停机时间，针对有多品种物料轮换生产的车间，可以配套多个同规格料斗轮换使用，清理时直接更换料斗即可，避免交叉污染。

　　移动配置上，四个脚轮选用4寸聚氨酯万向刹车轮，其中两个带定向刹车，两个为万向活动轮，单轮额定载荷120kg，整套设备满载时总重量约350kg，脚轮总载荷完全满足使用需求，聚氨酯轮面在环氧地坪、瓷砖地面上推行时不会留下压痕，推行阻力小，单人就可以将整套料斗推到不同的出料工位接料，不需要固定安装位置，适配小批量多品种的柔性生产车间布局。

　　安装边界方面，整套设备总高度为1120mm，料斗上口距离地面高度为900mm，刚好匹配操作人员站立接料的舒适操作高度，不需要弯腰操作；支架整体外轮廓尺寸为900*900mm，能够通过常规车间的900mm宽度通道，也可以推入标准货梯内部进行跨楼层转运；料斗的有效容积为120L，按照粉体物料堆积密度0.6kg/L计算，单次可承载72kg物料，适配中小型批次生产的中转需求。

　　细节设计上，支架底部设置有100mm高度的离地间隙，方便日常清理地面散落的物料，不会出现卫生死角；料斗内壁做镜面抛光处理，粗糙度Ra≤0.8μm，物料不容易粘附在壁面上，清理时用压缩空气吹扫或者湿抹布擦拭即可清洁干净；阀门位置距离地面高度为280mm，下方可以直接放置25L标准周转桶接料，不需要额外垫高接料容器；支架的方管端口全部做封堵焊接，避免内部进入物料残渣或者积水滋生细菌，符合食品、医药生产车间的卫生要求。

　　在实际使用场景中，这款料斗既可以作为固定工位的暂存料斗使用，将脚轮刹车锁定后对接固定出料设备，也可以作为移动周转料车，在多个工序之间转运物料，相比传统的固定安装料斗，灵活性更强，不需要在车间地面做预埋安装，调整生产线布局时不需要重新拆装料斗，能够大幅降低车间布局调整的成本。针对有计量需求的工位，还可以在支架上层承托面和料斗之间加装称重模块，直接升级为移动计量料斗，不需要改动主体结构，拓展性较强。
