户外四柱支撑坡顶遮阳休憩棚结构设计

　　这款户外休憩棚的结构设计，首先要考虑的是户外露天场景下的实际使用需求，常见于社区公共活动区、园区休闲角落、露营地配套休憩区、庭院户外待客区域这类场景，核心作用是为停留的人员提供遮阳挡小雨的遮蔽空间，同时自身结构要能适配户外长期放置的抗风、承重要求。从结构组成来看，整体采用四根等规格的立式金属立柱作为主要竖向承重构件，立柱底部设置安装固定板，可通过膨胀螺栓与硬化混凝土地面完成刚性固定，安装时需要保证四根立柱的安装点位处于同一水平基准面，避免立柱安装偏斜带来的结构内应力，立柱的排布采用矩形点位布局，横向与纵向的柱间距根据实际遮蔽覆盖范围确定，常规适配4-6人同时停留的空间需求，立柱的截面选型参考户外常规风压荷载取值，选用薄壁矩形钢管即可满足竖向承重与水平抗风的强度要求，立柱之间在靠近顶部的位置设置横向连接系杆，形成顶部的矩形支撑框架，用来承接上部的顶棚结构，避免单根立柱独立受力出现失稳问题。

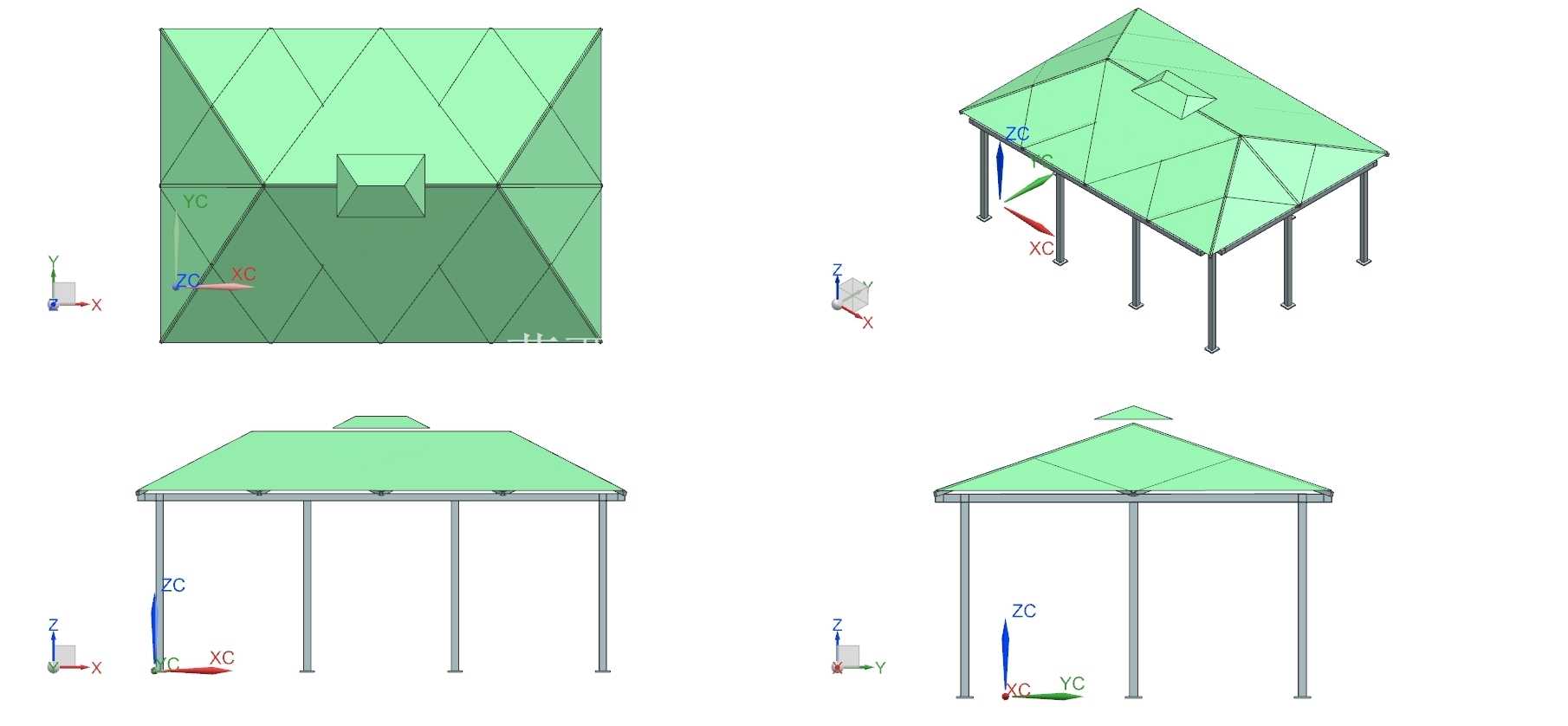

　　顶棚部分采用四坡水的坡顶结构形式，这种坡面设计相比平顶结构更利于雨水快速排落，不会在顶棚表面积存雨水造成额外荷载，顶棚的坡面坡度设置在15-20度区间，既可以保证雨水顺着坡面自然流向棚体四周滴落，不会出现雨水倒灌进棚内休憩区域的问题，也不会因为坡度过大造成顶棚整体高度过高，提升整体结构的抗风稳定性。顶棚的面板采用轻质刚性板材铺设，板材之间通过压条固定在下部的顶棚龙骨框架上，龙骨框架采用薄壁型钢焊接成型，与下部的立柱顶部连接框架做刚性焊接或者螺栓紧固连接，保证顶棚与立柱支撑结构形成整体受力体系。

　　在顶棚其中一个坡面上还设置了小型的突出通风口结构，这个结构一方面可以在炎热天气下让棚内聚集的热空气顺着通风口排出，降低棚下的闷热感，另一方面也不会破坏顶棚整体的防水坡面结构，通风口的边缘做上翻折边处理，避免雨水从通风口位置渗漏进棚内。从安装边界来看，这款棚体的安装需要预留超出立柱外轮廓至少300mm的操作空间，方便安装人员进行立柱固定、顶棚拼接的作业，地面要求为硬化的平整混凝土基面，基面承载力需要满足每平米不低于5kN的要求，避免立柱安装后出现基础沉降造成棚体倾斜。

　　设计过程中需要重点校核立柱的长细比参数，保证在当地常年最大风压作用下，立柱的侧向变形量控制在柱高的1/400以内，不会出现明显的晃动感，提升棚下人员的使用安全感；顶棚龙骨的排布间距需要根据所选面板的抗弯强度确定，保证面板在人员检修踩踏或者少量积雪荷载作用下不会出现凹陷变形。另外，整体结构的所有金属构件表面都需要做户外防腐防锈处理，比如热浸镀锌后再喷涂户外耐候粉末涂层，适配户外日晒雨淋的使用环境，延长整体结构的使用寿命，构件之间的连接紧固件全部采用不锈钢材质，避免长期使用后紧固件锈蚀造成结构连接失效。在实际选型应用时，可根据具体安装场地的大小调整立柱的间距与顶棚的整体尺寸，调整过程中需要同步校核立柱与龙骨的截面规格，保证结构强度始终匹配调整后的尺寸参数，不能直接照搬原有构件规格用于大尺寸的棚体设计，避免出现结构安全隐患。棚体的整体高度设置在2.4-2.8米区间，既可以保证棚下人员站立行走不会碰到顶棚结构，也不会因为高度过高造成不必要的材料浪费，同时降低风荷载对结构的作用力。
