带LED灯带的三角立柱式地铁导向标识

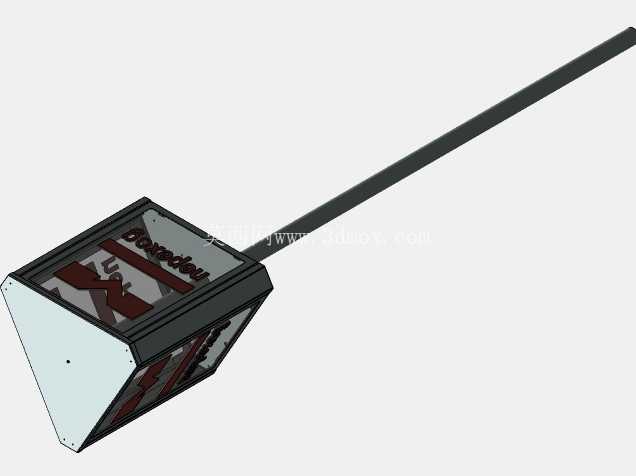

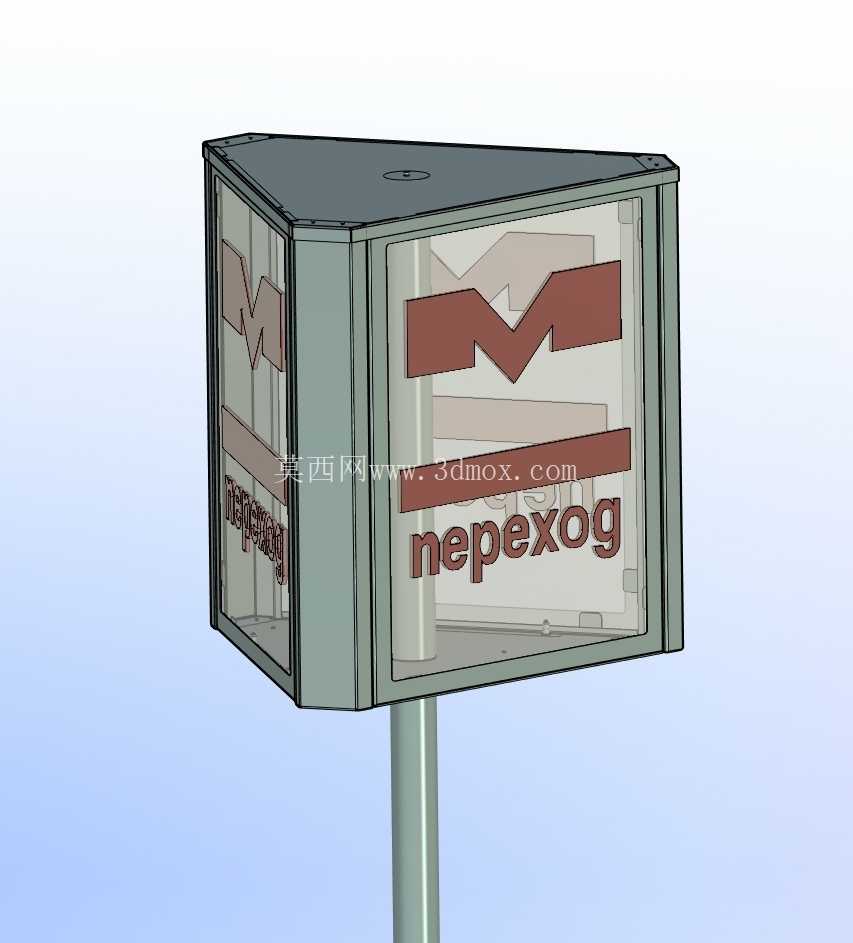

　　城市轨道交通站点出入口的导向标识，是乘客识别地铁点位、判断进出站方向的核心视觉载体，日常运维中常遇到传统平面标识可视角度窄、夜间辨识度不足、多方向人流无法同时捕捉标识信息的问题，这款三角立柱式带LED灯带的地铁标识，正是针对这类实际场景痛点完成的结构设计。从结构布局来看，标识主体采用等边三角形截面的立式箱体结构，三个展示面分别对应路口三个不同的人流来向，相比传统单面或双面标识，无需额外调整安装角度就能覆盖120度以上的单方向可视范围，三个面组合可实现站点周边360度无视觉死角的信息展示，适配十字路口、商圈交汇口、人行道转角等多流向的地铁出入口安装场景。

　　箱体框架采用薄钢板折弯拼焊结构，边角做圆弧过渡处理，既避免尖锐棱角带来的磕碰安全隐患，也能提升框架整体的抗形变能力，应对户外长期风吹日晒的工况，外层面板采用半透明磨砂耐力板，既可以透出内部灯带的光线，也能避免强光直射产生的眩光问题，同时面板表面做耐磨防刮处理，减少日常清洁、风沙摩擦带来的表面划痕，延长标识的户外使用寿命。内部照明采用沿箱体棱边布置的LED灯带，相比传统整面平铺的灯板结构，灯带布置方式光线更均匀，不会出现局部亮斑或暗区，同时灯带与面板之间预留了足够的匀光空间，让标识表面的图案、文字呈现出柔和均匀的发光效果，哪怕是夜间雨雾天气，也能保证50米范围内的行人清晰识别标识内容。标识底部采用单立柱支撑结构，立柱与上部箱体之间采用法兰盘加螺栓的连接方式，安装时可根据现场人行道的标高调整立柱的预埋深度，保证箱体展示面的中心高度距离地面1.8-2.2米，刚好处于行人站立时的平视视线范围内，无需抬头或低头就能清晰捕捉标识信息，立柱底部的预埋结构采用混凝土浇筑加膨胀螺栓固定的方式，可抵御12级以下的阵风载荷，避免沿海城市或高架站点旁的强风将标识吹倒倾斜。

　　在细节设计上，箱体顶部做了微倾斜的导水坡面，坡面边缘预留了隐形排水槽，雨天落在顶部的雨水会顺着排水槽从箱体侧面的导水孔排出，不会顺着面板接缝渗入箱体内部，避免内部灯带、线路遇水短路；箱体侧面预留了可开启的检修门，检修门采用隐藏式锁具，日常运维时无需拆卸整个面板就能更换损坏的灯带、检修内部线路，大幅降低后期运维的时间成本。标识表面的地铁标识图案采用镂空覆膜工艺，图案层与耐力板之间做密封压合处理，长期户外使用不会出现图案起翘、褪色、脱落的问题，三个展示面可根据站点实际需求，分别印制地铁标识、站点名称、出入口方向指引等不同内容，适配不同站点的导视需求。

　　从安装边界来看，整个标识上部三角箱体的外接圆直径控制在600mm以内，立柱直径不超过100mm，整体安装占地面积不足0.1平方米，不会占用过多人行道通行空间，哪怕是宽度较窄的老城区人行道，也能顺利安装不影响行人通行。结构设计时充分考虑了不同地域的使用需求，箱体内部预留了保温层安装位，北方寒冷地区可加装低温加热模块，避免冬季面板内部结露凝霜影响标识可视效果，南方多雨地区可在箱体接缝处加装三元乙丙密封胶条，提升整体防水等级，应对梅雨季节的持续降雨工况。
