20英尺标准货运集装箱三维结构设计

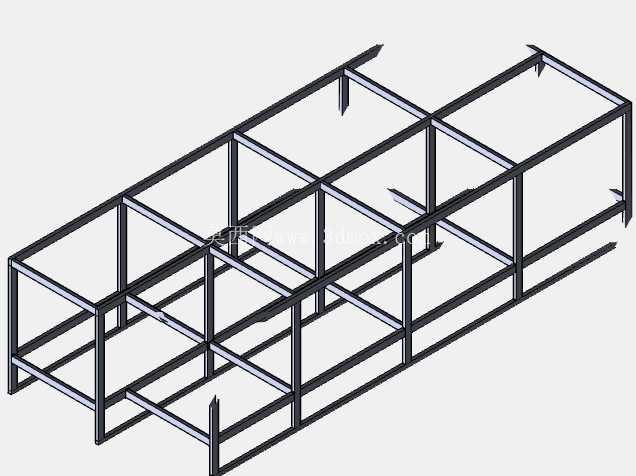

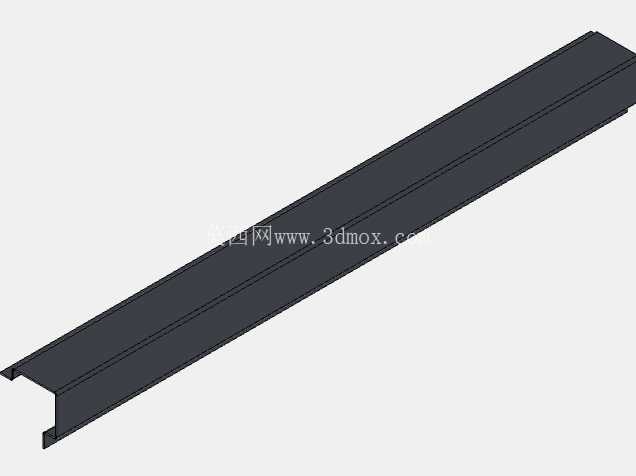

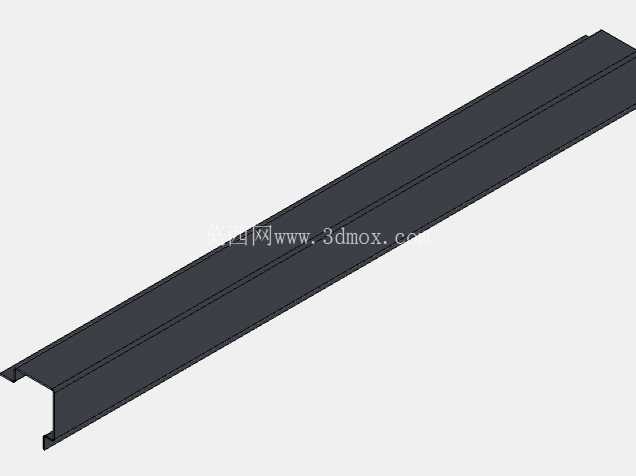

　　在跨洋航运、铁路干线运输、公路甩挂物流以及港口堆场临时仓储场景中，20英尺标准集装箱是目前全球流通性最高的标准化载货单元，其结构设计的合理性直接决定了多式联运过程中的货损率、换装效率以及堆码安全冗余。从结构设计的实际落地角度出发，该款集装箱的主体采用全钢质焊接框架结构，角件位置严格匹配ISO国际标准集装箱的锁固接口尺寸，能够直接适配港口岸桥、场桥、铁路平车锁座以及公路半挂车的扭锁安装位，不需要额外制作转接工装即可完成不同运输载体间的快速换装，这也是标准集装箱能够实现全球门到门运输的核心结构基础。

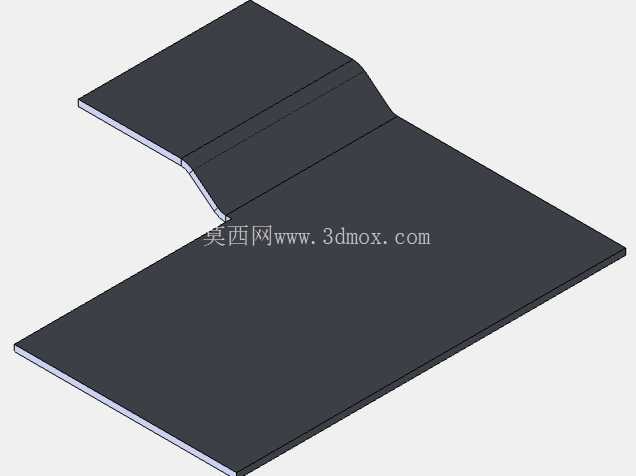

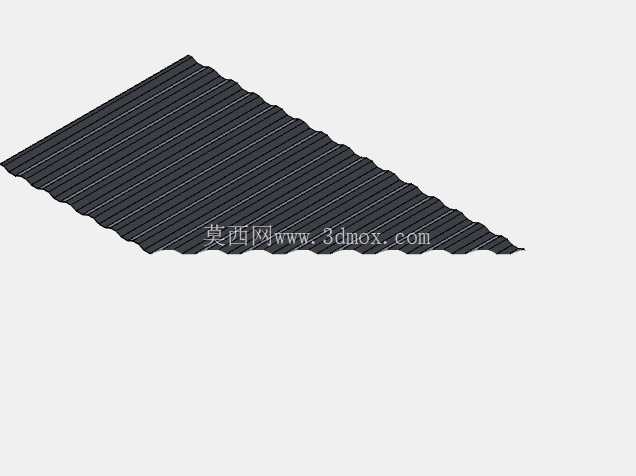

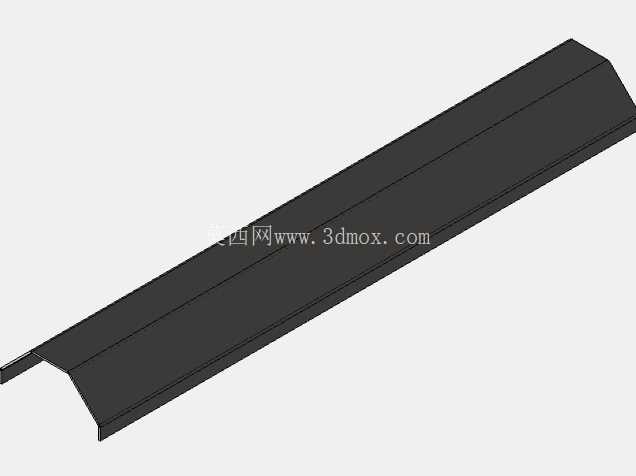

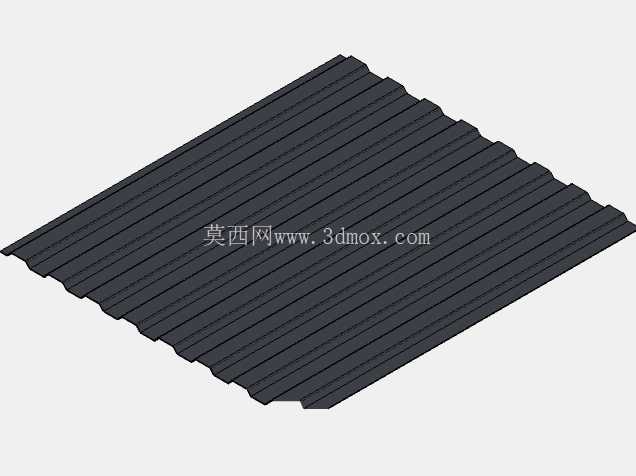

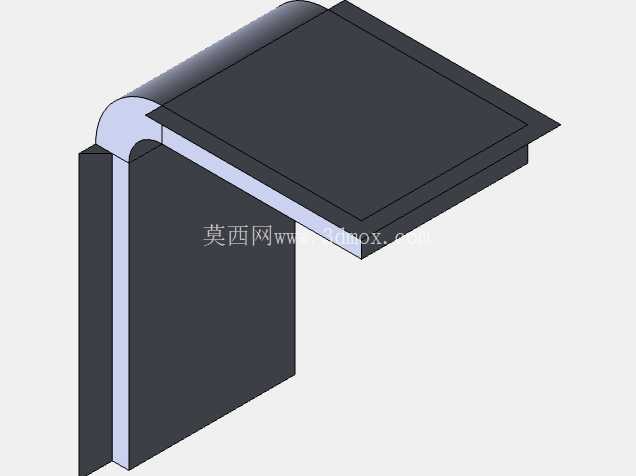

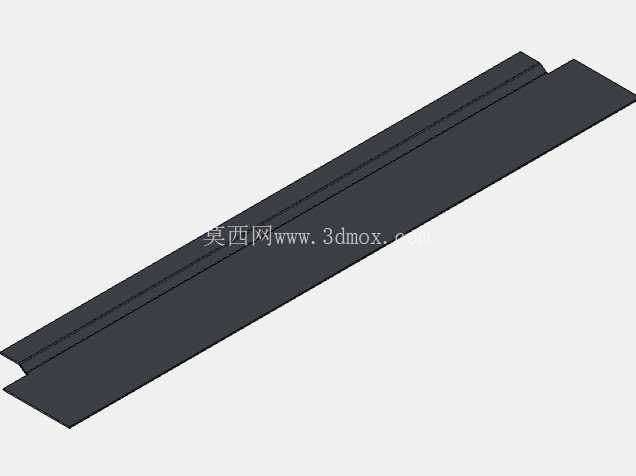

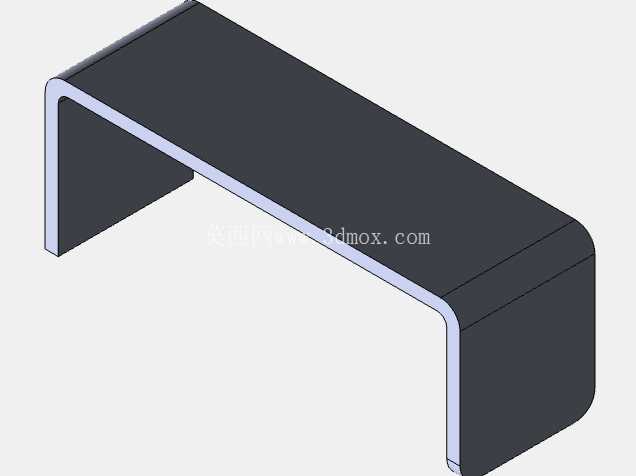

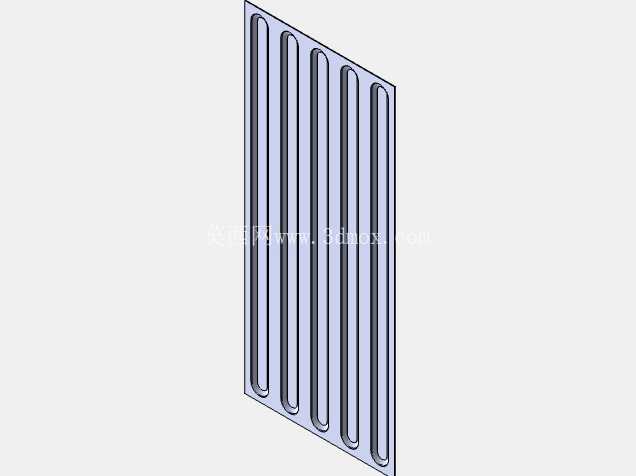

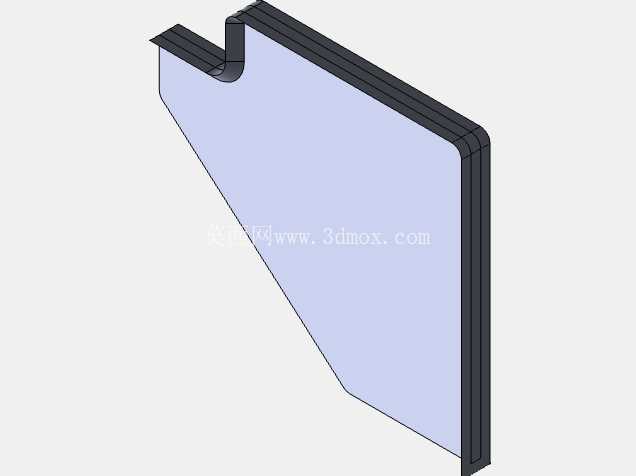

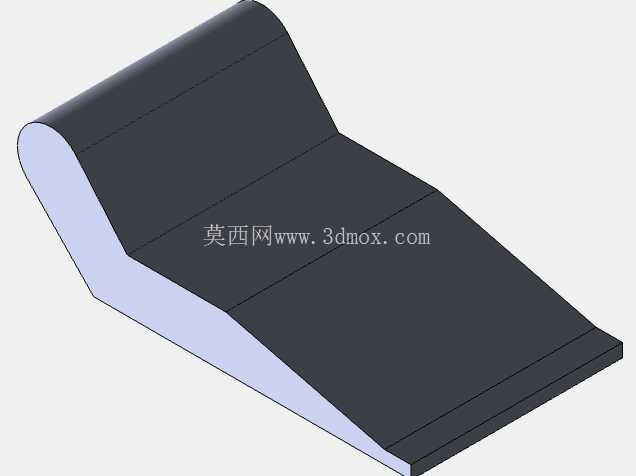

　　在功能特性的设计考量上，箱体侧壁采用压型波纹钢板结构，这种结构并非单纯为了外观造型，而是在不额外增加板材厚度的前提下，大幅提升侧壁的平面外刚度，抵抗堆码过程中上层箱体传递的竖向载荷以及运输过程中因颠簸产生的侧向挤压力，避免箱体出现鼓胀变形导致内部货物挤压受损，同时波纹结构的预留变形量也能吸收船舶航行中因船体横摇、纵摇产生的结构形变应力，减少焊缝位置的疲劳开裂风险。箱体顶部采用整幅平顶钢板焊接结构，边缘位置做圆弧过渡处理，一方面能够避免雨水积存造成的顶板锈蚀，另一方面圆弧过渡结构可以降低堆场堆码时上层箱体角件与顶板的硬接触应力，同时也能在船舶绑扎作业时减少绑扎索具与箱体棱角的切割磨损。

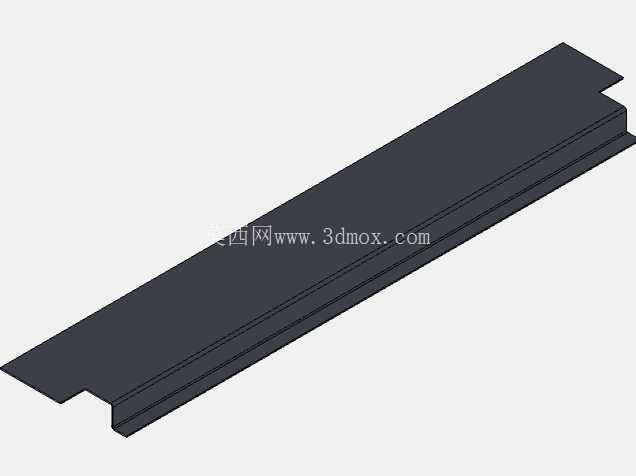

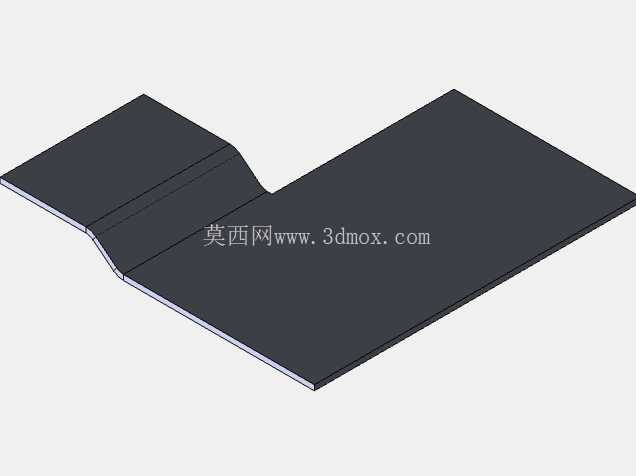

　　从外形尺寸与安装边界的设计逻辑来看，20英尺集装箱的外部长宽高尺寸严格遵循通用标准限值，外部长度方向的尺寸控制在6058mm，宽度2438mm，常规高度2591mm，这个尺寸边界不是随意设定的，而是充分考虑了全球多数通航船闸的通行宽度限制、铁路运输的建筑限界要求以及公路运输的外廓尺寸限值，确保箱体在绝大多数国际联运线路上不需要办理超限运输审批即可正常通行。箱体内部的净空尺寸则在保证结构强度的前提下尽可能做最大化处理，内部长度预留出端门结构与端壁的安装空间后约5898mm，内部宽度扣除侧壁波纹板的凸起量后约2352mm，内部净高度约2390mm，能够兼容标准尺寸的木质托盘、工业周转箱以及定制化设备包装箱的装载需求，内部底板采用硬木与钢板复合的承载结构，表面做防滑处理，单位面积承载能力满足重型机械、成件包装货物、散货集装化运输的载荷要求，底板与底部框架的连接采用沉头螺栓固定，局部磨损后可以快速更换，不需要整体切割底板，降低运维阶段的更换成本。

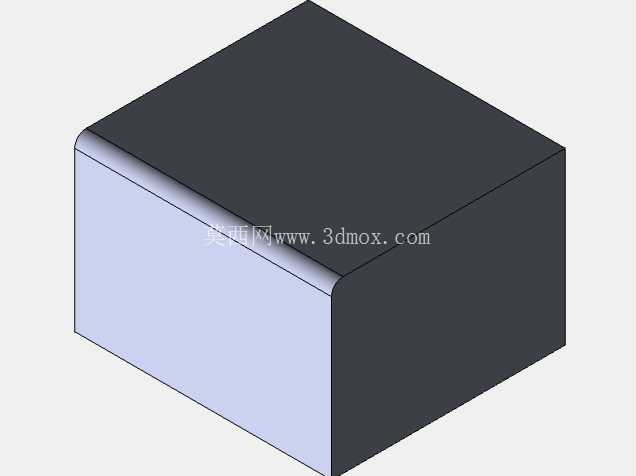

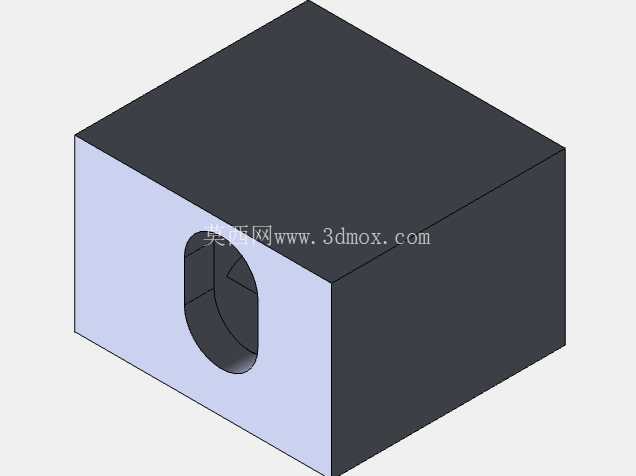

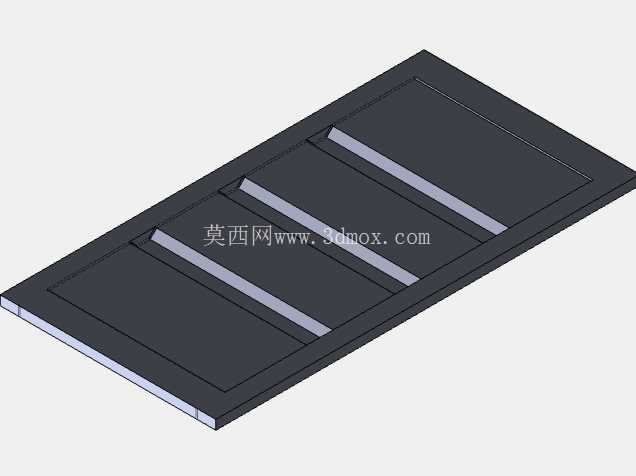

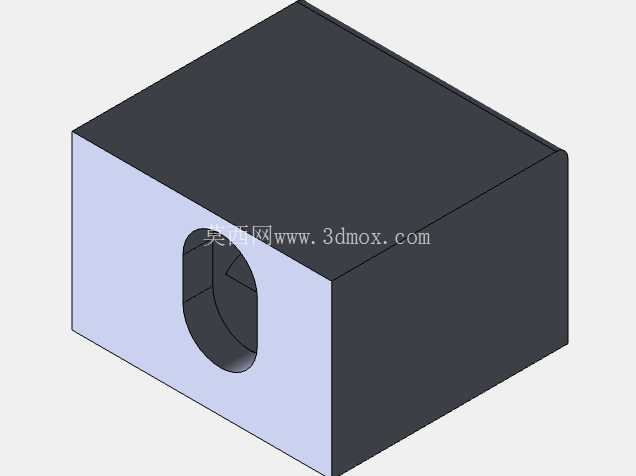

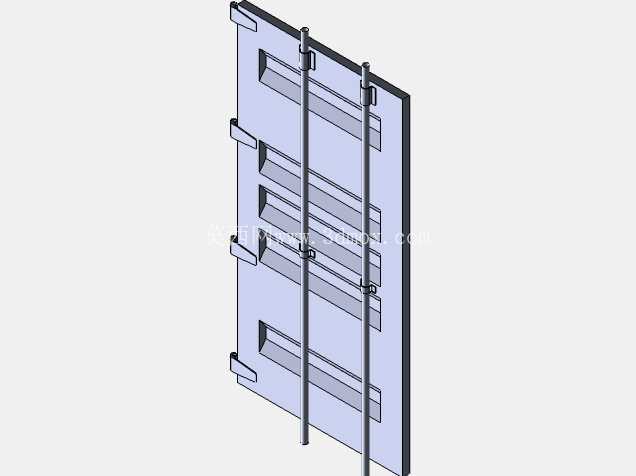

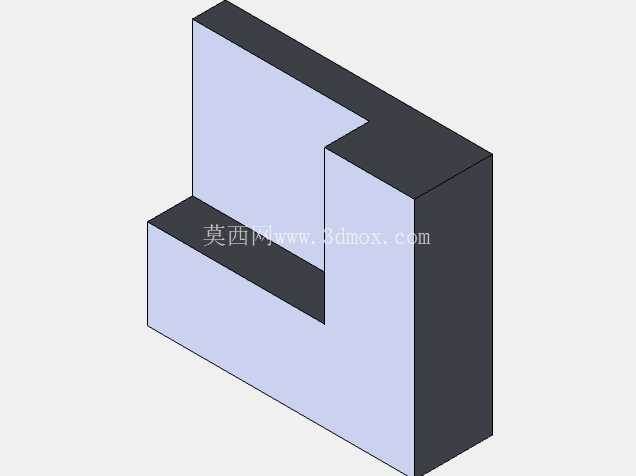

　　端门位置采用双开对开门结构，门叶周边设置连续式三元乙丙橡胶密封条，配合多道锁杆锁紧机构，能够实现IP65级别的密封防护，在远洋运输过程中阻挡海水雾气、雨水侵入箱体内部，避免高湿高盐环境下货物受潮锈蚀，锁杆的操作位置设置在门体中部，操作人员站在地面即可完成全部锁止与解锁动作，不需要登高作业，符合港口场站的快装快卸作业要求。箱体的八个角位置设置标准角件，角件上的开孔尺寸与位置完全匹配标准扭锁、吊具的连接要求，顶部角件用于岸桥、场桥的吊具起吊，底部角件用于运输载体上的扭锁固定以及堆场堆码时的定位，角件采用铸钢材质一体成型，能够承受起吊、堆码、绑扎过程中的集中载荷，避免局部应力过大造成的结构撕裂。

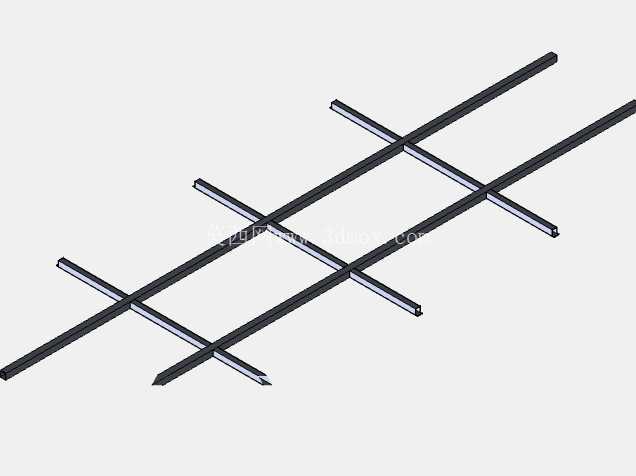

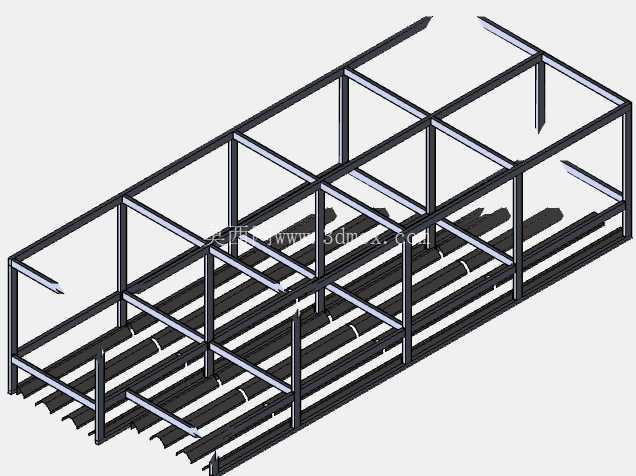

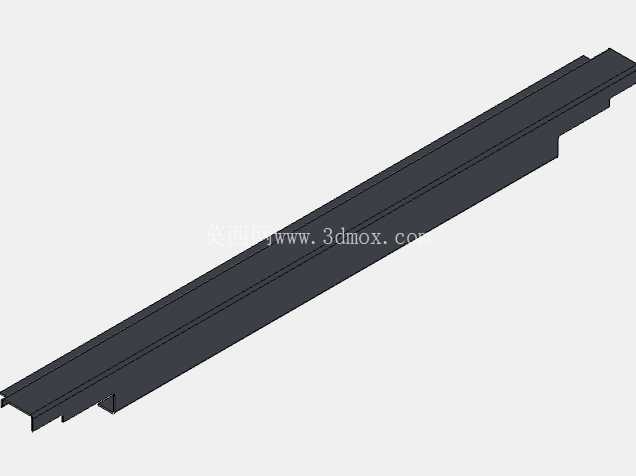

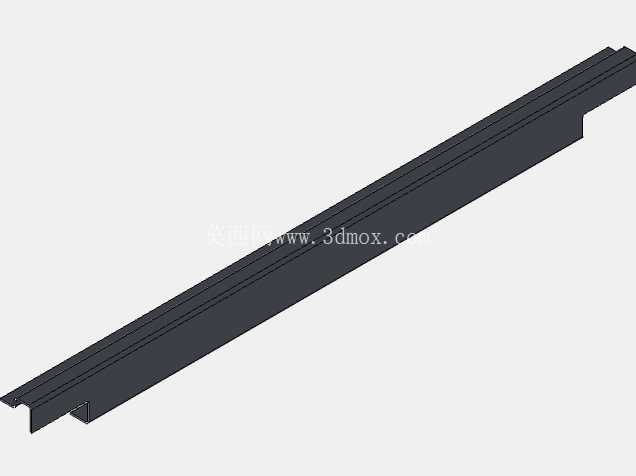

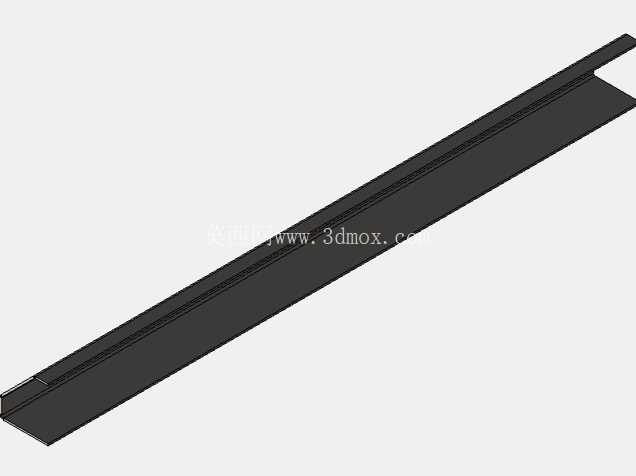

　　在实际建模过程中，结构设计人员需要重点关注几个容易被忽略的边界细节：一是底部框架的横梁间距设置，需要匹配常用叉车的货叉插入间距，确保空箱或者重箱状态下能够用叉车完成短距离移位作业；二是侧壁波纹板的波高与波距参数，需要在刚度与自重之间找到平衡点，波高过大虽然能提升侧壁刚度，但会压缩内部净宽尺寸，波高过小则容易出现侧壁变形，经过多轮迭代验证，常规货运场景下的波纹板波高设置在40mm左右时，自重与刚度的匹配性最优；三是箱体表面的排水路径设计，顶板的坡度虽然很小，但需要保证雨水能够顺着顶板边缘的排水槽顺利流下，不会顺着端门门缝渗入箱体内部，同时排水槽的位置需要避开角件的吊孔位置，避免起吊时吊具与排水槽发生干涉。

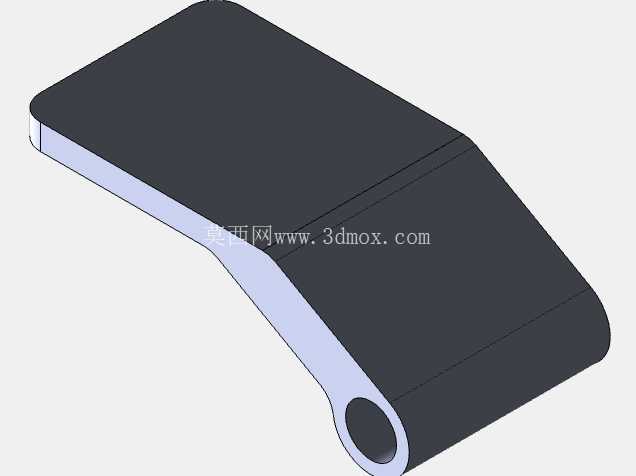

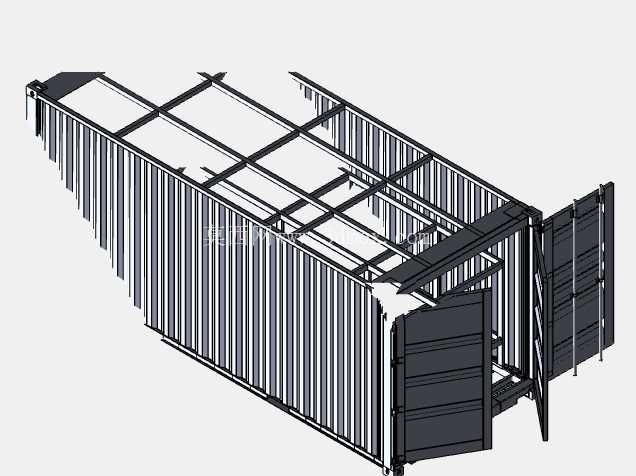

　　这类标准集装箱的三维模型搭建，不能只做简单的方块拉伸，需要将各个结构件的装配关系、焊缝预留位置、活动部件的运动行程都还原到位，比如端门的开合角度需要达到270度，开启后门叶能够贴合到箱体侧壁外侧，不会占用堆场的通道宽度，锁杆的转动行程需要与锁座的位置完全匹配，避免出现锁止干涉的问题。对于物流装备设计、港口场站规划、多式联运方案制定的从业者来说，精准的三维模型能够在方案阶段就完成装载模拟、吊装路径校核、堆场堆码排布仿真，提前发现实际作业中可能存在的干涉问题，减少现场调试阶段的整改工作量。
