履带式墙面玻璃清洁作业机器人结构

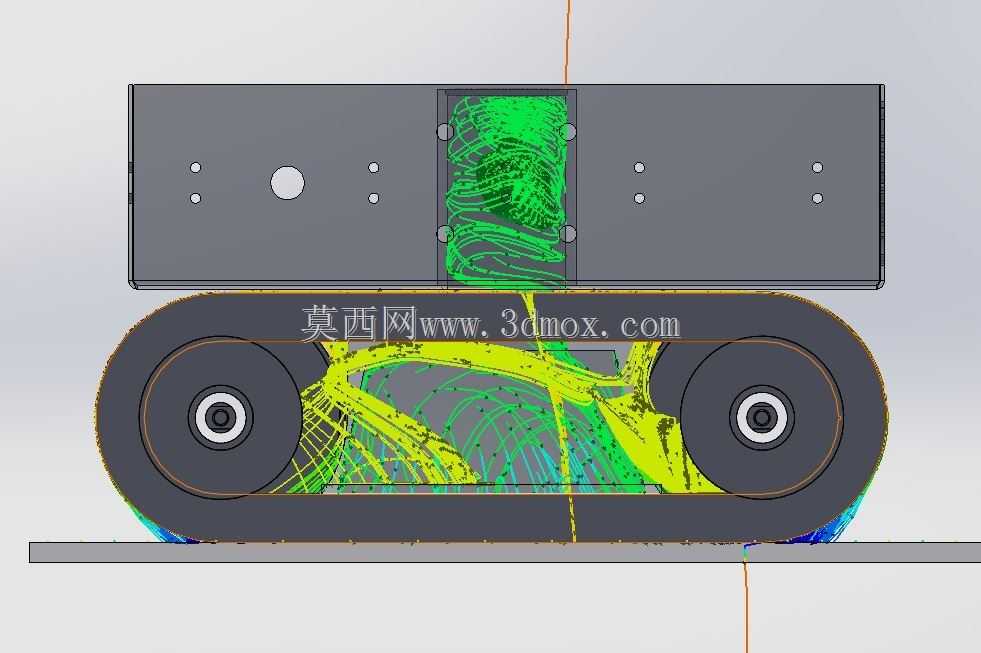

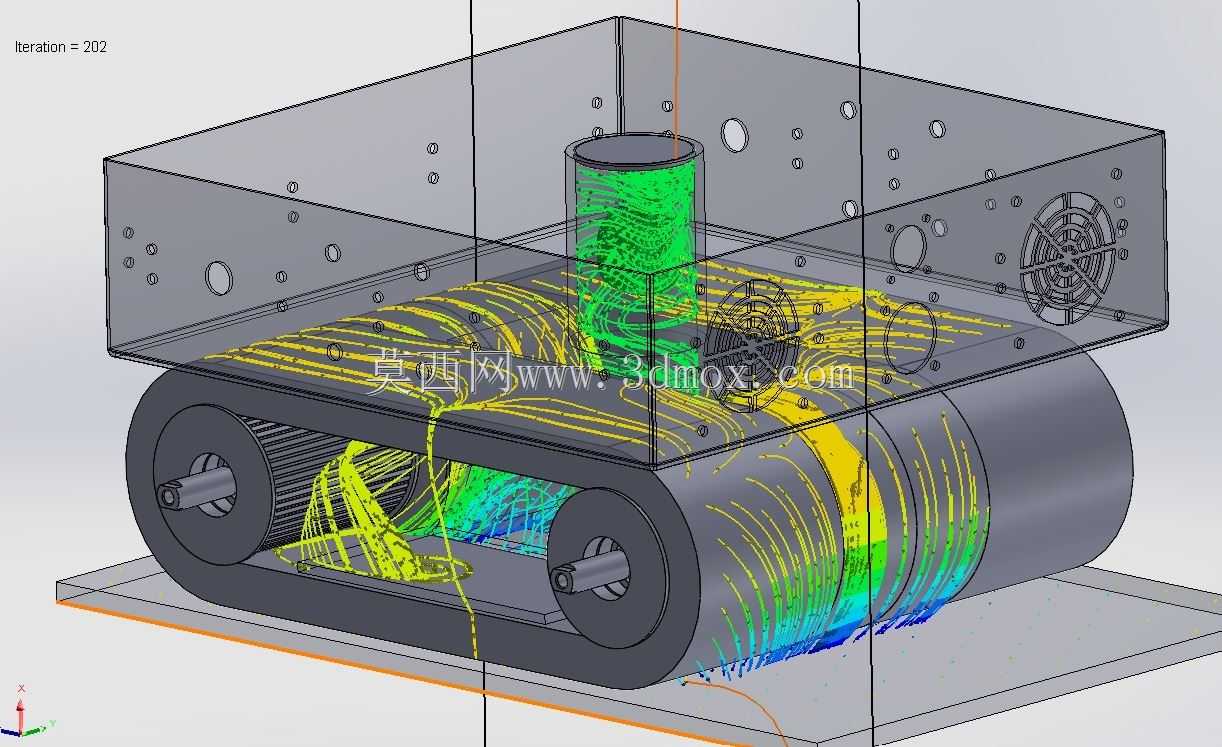

　　这款履带式墙面作业设备的核心应用场景聚焦高层楼宇外立面玻璃、光滑瓷砖墙面的清洁维护作业，替代传统人工吊板作业模式，从结构层面降低高空清洁作业的坠落风险，适配垂直光滑壁面的移动作业需求。设备行走机构采用双同步带履带布局，履带轮系采用对称布置的支撑轮结构，履带接触面可根据壁面材质适配不同摩擦系数的包覆层，确保在光滑玻璃表面行走时不出现打滑偏移，同时履带的接地比压经过优化，不会对玻璃表面造成挤压划痕，适配厚度5mm以上的钢化玻璃、中空玻璃外立面作业。

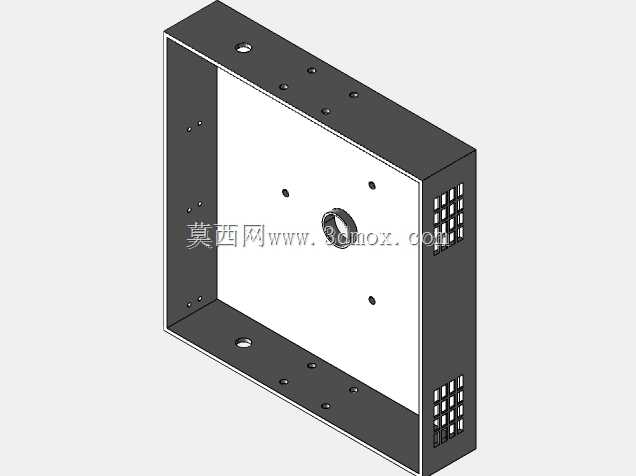

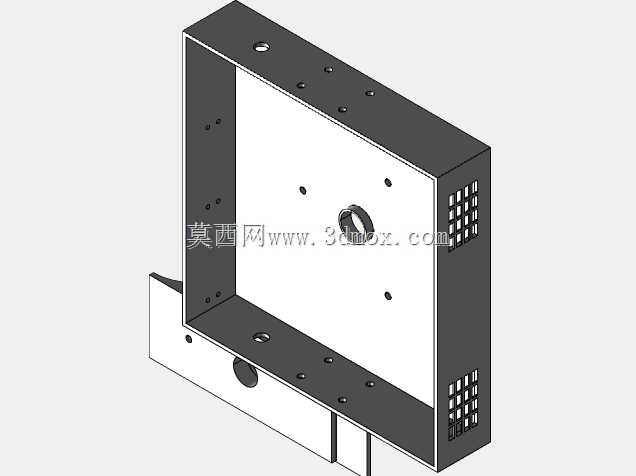

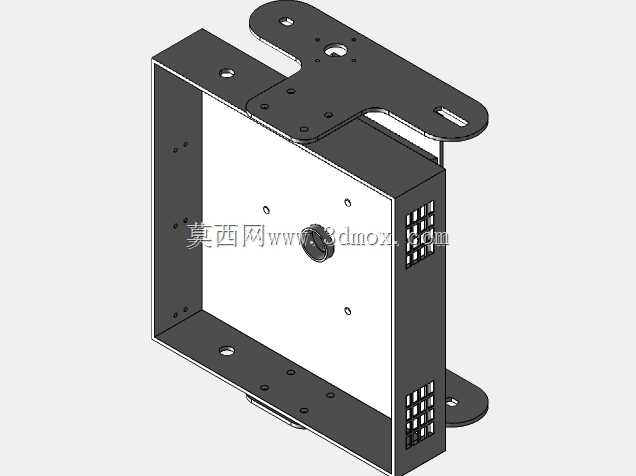

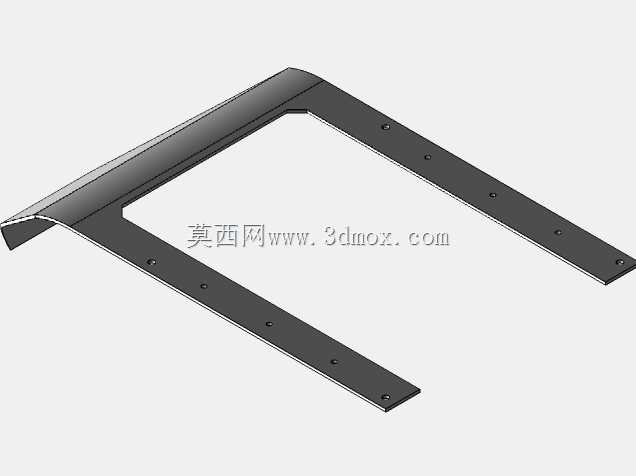

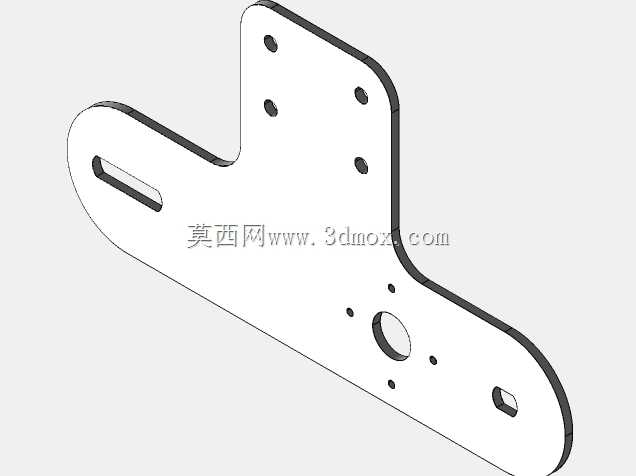

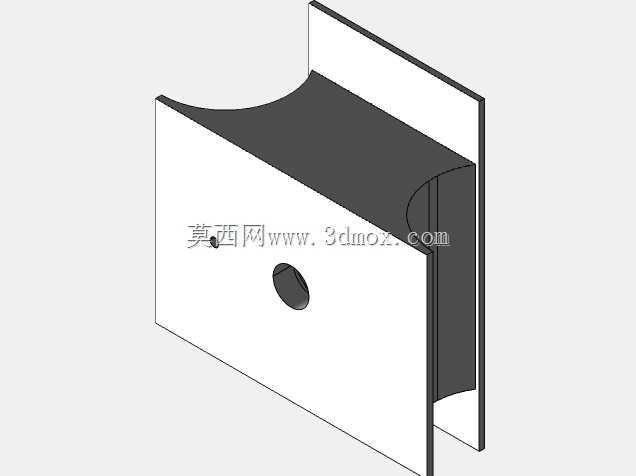

　　设备上部搭载的功能舱体采用模块化快装设计，舱体内部预留清洁执行组件的安装空间，可根据作业需求换装滚刷清洁模块、刮水条模块或者喷雾润湿模块，舱体与行走机架之间设置有浮动连接结构，能够补偿壁面存在的±15mm以内的平面度误差，保证清洁组件始终与壁面保持均匀贴合压力，避免出现清洁漏缝或者局部压力过大刮伤玻璃的问题。从设计思路层面，这款设备优先考虑壁面吸附的可靠性与行走的稳定性，整体重心经过配平计算，重心位置落在履带支撑面的形心范围内，避免在垂直壁面行走时出现倾翻力矩；机架主体采用铝合金板材拼接结构，在保证结构刚度的前提下控制整体自重，降低吸附系统的负载压力。

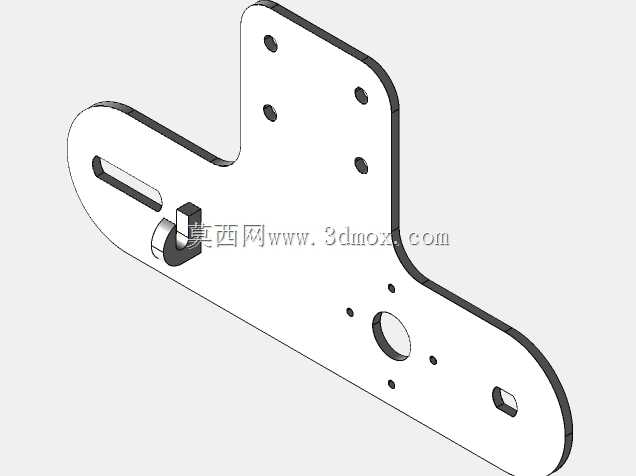

　　设备的安装边界方面，整机宽度控制在常规楼宇玻璃分格宽度范围内，能够顺利通过相邻玻璃之间的密封胶条凸起，长度方向的尺寸适配窗台、幕墙龙骨的避让需求，最小可通过高度满足常规幕墙开启扇的间隙要求，作业时可沿垂直、水平方向灵活移动，覆盖单块玻璃的全部清洁区域。履带的张紧结构采用侧边可调式张紧设计，无需拆解主体结构即可完成履带张紧度调整，日常维护时仅需松开张紧轮的锁紧螺钉，调整张紧量后重新锁紧即可，适配户外长期作业的维护需求。设备的走线全部集成在机架内部的走线槽内，避免作业过程中线缆与壁面摩擦造成破损，供电与供水管路通过机架尾部的快接接口引出，可搭配地面的线缆收放装置同步移动，不会出现线缆缠绕影响行走的问题。

　　功能舱体的外壳采用密封设计，可抵御清洁过程中的水雾飞溅，避免内部组件进水短路，舱体表面设置的观察位可直接查看内部清洁组件的磨损情况，无需完全拆解舱盖即可完成易损件的快速更换。在实际作业过程中，设备可通过预设路径完成整块玻璃的全覆盖清洁，行走速度可根据壁面脏污程度调整，遇到幕墙龙骨等凸起障碍时，履带的柔性结构可顺利翻越高度10mm以内的障碍，无需人工干预调整位置。机架上预留的多个安装孔位可拓展搭载壁面检测传感器，识别玻璃边框、开窗位置，自动调整行走路径，避免设备从壁面边缘脱落。整体结构没有冗余的复杂传动组件，核心传动部件全部采用标准化件，降低加工与装配难度，零部件的加工精度要求适配常规机加工工艺，无需特殊定制加工设备即可完成样机制作，对于中小设备厂商的原型迭代十分友好。
