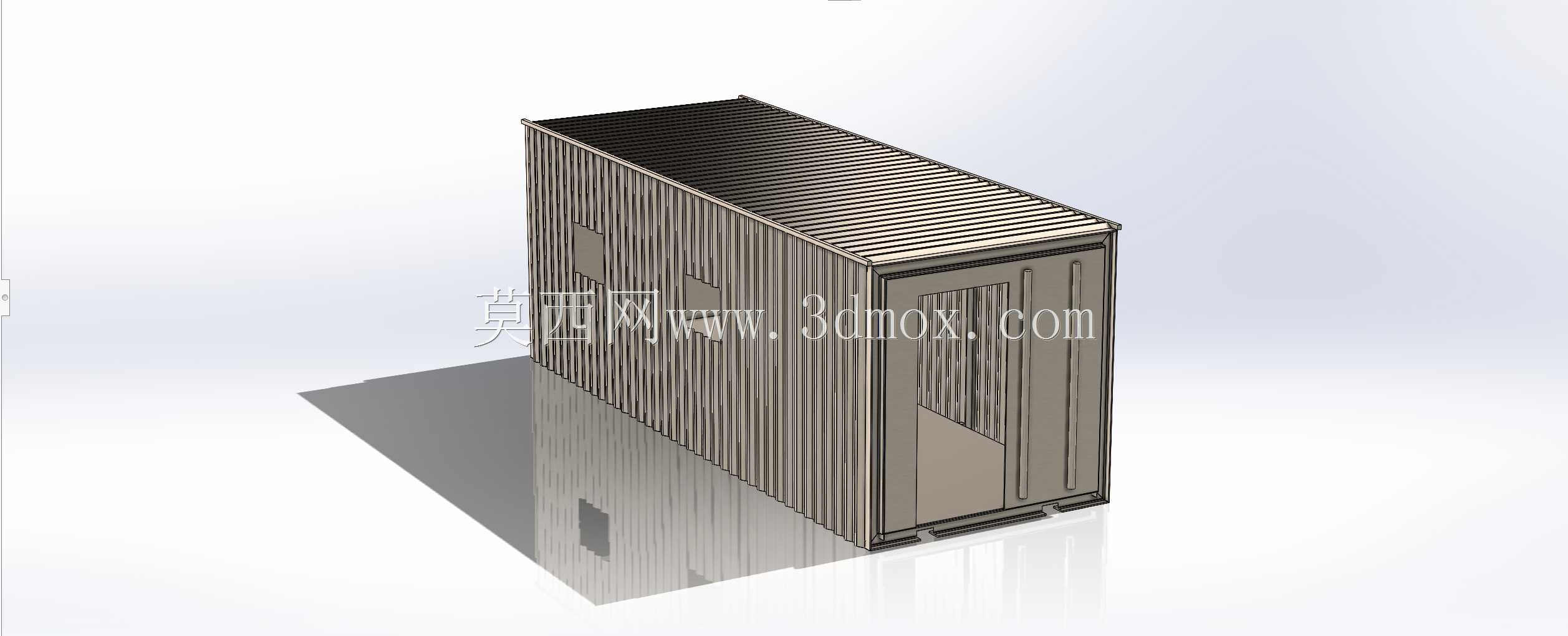

六米标准货运集装箱三维结构设计

　　在干线物流、场站周转、临时模块化空间搭建的场景里，六米长度规格的集装箱是应用覆盖率最高的标准储运单元，这类箱体既承担着跨区域公路、铁路、水运联运过程中的货物封装承载功能，也常被改造为临时仓储间、野外作业工作站、模块化临时建筑的基础载体，其结构设计的合理性直接决定了多式联运过程中的周转效率、货物防护能力与全生命周期使用寿命。

　　从实际使用的边界条件来看，该规格箱体的外部尺寸严格遵循通用联运标准，长度方向控制在6058mm，宽度2438mm，高度2591mm，这一尺寸边界是为了适配现有标准平板挂车、铁路货运平车、集装箱船格槽的装载限位，确保在不同运输方式转接时不需要额外调整载具结构，能够直接通过标准吊具完成快速装卸。箱体底部设置的四个角件是核心安装定位结构，角件上的标准开孔既匹配扭锁固定结构，也能适配吊具的旋锁连接，在堆码作业时，上层箱体的下角件可以直接嵌入下层箱体的上角件定位槽内，配合锁扣完成固定，静态堆码时可支持最多六层同规格满载箱体的叠放，大幅提升场站的空间利用率。

　　结构设计上，箱体主体采用波纹钢板作为侧壁与端壁的主体材料，波纹结构的选型并非随意设定，而是通过有限元校核后确定的波高与波距参数，在不额外增加板材厚度的前提下，将侧壁的平面外刚度提升40%以上，能够承受满载货物运输过程中产生的侧向挤压力，同时在船舶航行遇到横摇、公路运输遇到颠簸时，避免侧壁出现鼓胀变形。顶板采用带微拱的压型钢板设计，拱高控制在15mm左右，既可以快速排走顶部积水，避免长期积水造成的板材锈蚀，也能提升顶板的抗冲击能力，防止场站作业时小型坠物砸穿顶板。

　　箱体端部的箱门采用双开对扇结构，门叶周边设置连续的三元乙丙橡胶密封条，当门叶通过锁杆机构锁紧时，密封条会被均匀压缩3-4mm，实现IP54级的防护能力，能够阻挡运输过程中的雨水、扬尘侵入箱内，保护内部储运的货物不受潮、不被污损。锁杆机构采用四点锁紧设计，每个门叶上下各设置一个锁头，与门框上的锁座精准配合，锁紧力通过凸轮结构均匀传递到整个门叶周边，避免出现局部密封不严的问题。门铰链采用铸钢材质，销轴做渗碳淬火处理，能够承受门叶反复开关带来的磨损，在全生命周期内不需要频繁更换铰链部件。

　　箱体底部的承载结构采用交叉布置的底横梁与木地板组合，底横梁为冲压成型的C型钢，间距控制在300mm以内，上面铺设的高密度硬木底板经过防腐处理，既能够承受叉车进出箱作业时的轮压，也能避免货物直接与金属结构接触产生磕碰，同时木地板的摩擦系数更高，能够减少运输过程中货物的滑移。底架两端设置的叉槽结构，适配标准叉车的叉齿间距，在没有大型吊具的场景下，也可以通过重型叉车完成短距离的箱体移位作业。

　　在建模过程中，所有结构的连接关系都按照实际焊接工艺设定，波纹板与底架、顶梁、角柱的连接采用连续角焊缝，焊脚尺寸根据不同部位的受力情况设定在4-6mm之间，避免应力集中。角件作为整个箱体受力最复杂的部件，单独做了局部的结构细化，其内部的加强筋布置完全符合实际生产的工艺要求，既保证吊装、堆码时的强度，也不会因为过度设计增加不必要的箱体自重。整个箱体的自重控制在2.2吨左右，额定载货重量可以达到28吨，充分平衡了结构强度与载重效率的关系，满足绝大多数普通货物的储运需求。

　　这类标准箱体的结构通用性极强，除了常规的散货、件杂货运输之外，只需要在内部做简单的管线、内饰加装，就可以快速改造为野外施工的临时宿舍、应急救灾的临时安置点、户外作业的设备机房，甚至是小型的临街商铺，其模块化的尺寸特性让所有改造都可以基于标准接口完成，不需要对主体结构做破坏性改动，大幅降低了二次改造的成本与周期。
