减压阀用多槽导向滑块结构设计

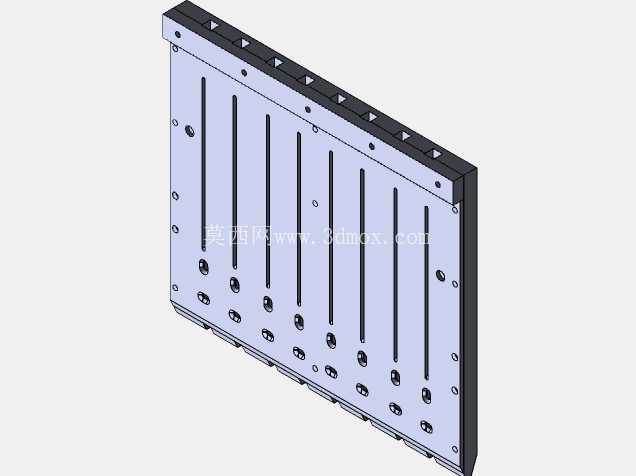

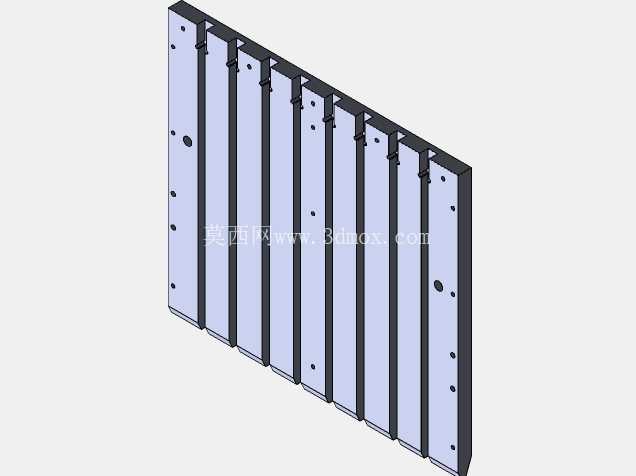

　　该滑块为减压阀内部的核心导向承载构件，主要应用于工业流体管路减压阀的阀芯运动导向场景，在减压阀工作过程中承担阀芯往复滑动的导向、侧向力承载以及行程限位的作用，保障阀芯在阀腔内部沿既定轴线做平稳直线运动，避免阀芯出现偏磨、卡滞问题，直接影响减压阀的压力调节精度与运行可靠性。从结构设计来看，主体采用板式矩形承载结构，基体厚度均匀，整体为扁平长方体构型，一侧端面沿滑动方向均匀排布多道平行通槽，槽体深度贯穿基体近半厚度，槽宽尺寸保持一致，槽间距经过受力校核均匀分布，这些通槽一方面用于嵌装密封隔片，实现阀腔不同压力腔之间的介质隔离，另一方面可在滑动过程中留存少量润滑介质，降低滑动副的摩擦阻力，减少长期往复运动带来的磨损。

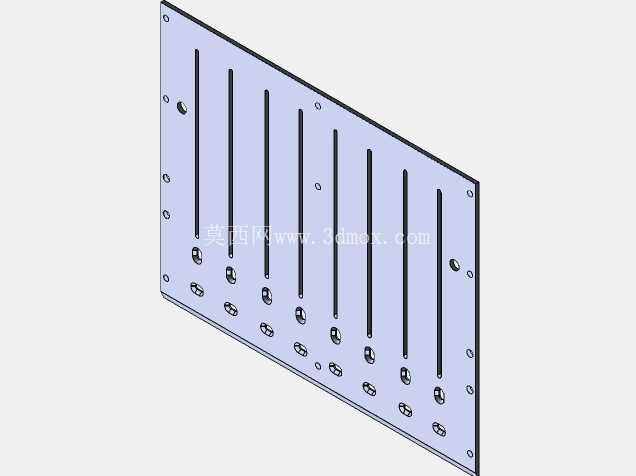

　　基体的安装侧边缘均匀排布多组阶梯安装孔，孔位沿基体长度方向等距分布，每组孔包含螺纹紧固孔与定位销孔两类，螺纹孔用于将滑块整体固定在阀腔的安装基座上，定位销孔用于装配时的精准定位，保障滑块安装后导向面与阀芯运动轴线的平行度公差控制在0.02mm以内，避免装配偏差带来的滑动卡滞问题。基体的滑动工作面经过平面度处理，表面粗糙度控制在Ra1.6以内，与阀芯配套的滑动接触面采用间隙配合设计，配合间隙根据减压阀的工作压力等级选取0.03-0.05mm区间，既可以保证滑动过程无卡滞，又能避免间隙过大导致的介质内泄问题。

　　滑块的两端设置有行程限位凸台，凸台高度与阀芯组件的限位槽尺寸匹配，可将阀芯的最大行程限制在设计范围内，避免阀芯过行程导致的密封件损坏、阀口撞击变形等故障。在安装边界方面，该滑块的整体长度适配通径DN50-DN80区间的减压阀阀腔安装空间，宽度方向与阀腔内壁的安装槽采用小间隙配合，装配时可沿阀腔导向槽直接推入到位，不需要额外的调整工装，安装孔位的中心距与通用减压阀安装基座的孔位完全匹配，可直接替换同类型老旧滑块配件，不需要对原有阀腔结构做二次加工。

　　设计过程中针对滑块的受力情况做了有限元校核，在减压阀最大工作压力1.6MPa的工况下，滑块承受的最大侧向载荷出现在靠近阀口的一端，最大变形量控制在0.01mm以内，远小于配合间隙值，不会出现因受力变形导致的滑动卡滞问题；多道平行槽的结构设计也在保证结构刚度的前提下降低了滑块整体重量，减少了滑动过程中的惯性冲击，提升了减压阀压力调节过程的响应平稳性。滑动面的边角位置均做了C0.5的倒角处理，一方面可以去除机加工产生的毛刺，避免装配时刮伤配套的密封件，另一方面也便于装配时的导向导入，降低装配难度。基体上还分布有若干个小型通油孔，孔位连通各道平行槽，可使润滑介质在各槽之间均匀流通，保证整个滑动接触面的润滑状态一致，避免局部干磨导致的接触面拉伤，延长滑块的整体使用寿命。
