Pietro Fiorentini R14/A燃气预调压器结构

项目分类:阀门 发布时间:2024-12-12 ID:846074
  • Pietro Fiorentini R14/A燃气预调压器结构
  • Pietro Fiorentini R14/A燃气预调压器结构
  • Pietro Fiorentini R14/A燃气预调压器结构
  • Pietro Fiorentini R14/A燃气预调压器结构
  • Pietro Fiorentini R14/A燃气预调压器结构

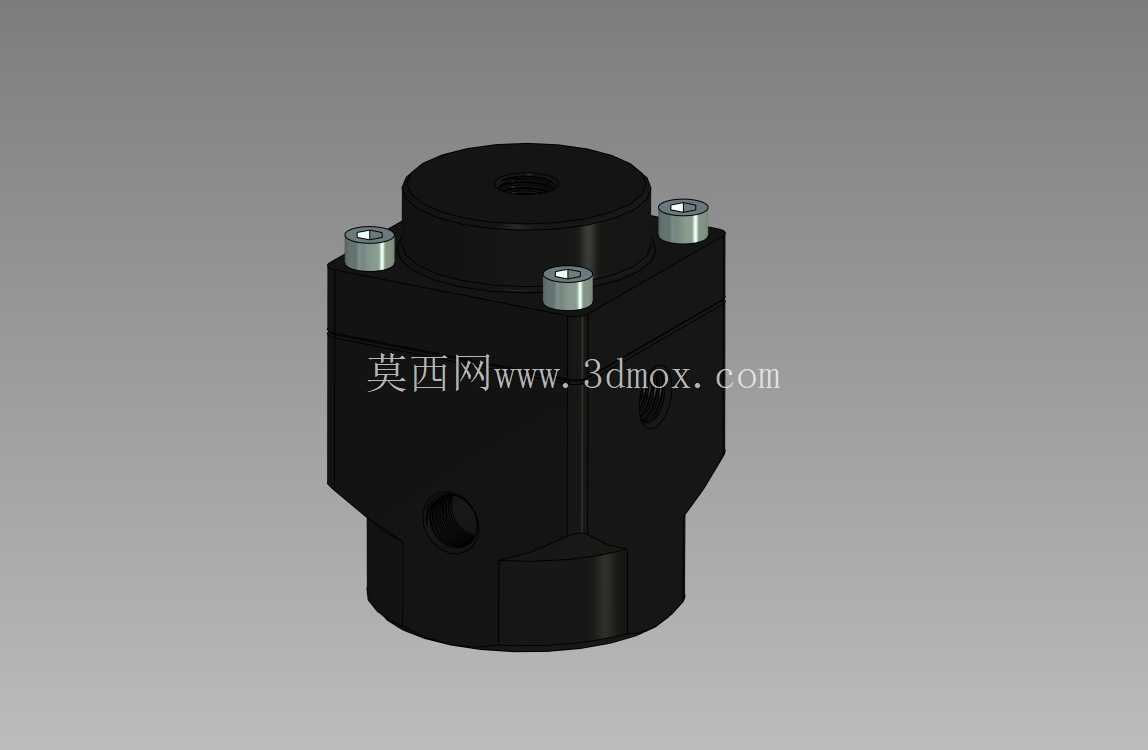

  在城镇燃气输配、工业燃烧供气系统的调压支路前端,这类预调压器常作为一级减压单元布置在主调压器上游,承担来气压力预稳定、过滤后气流压力初调的作用,避免上游管网压力波动直接冲击下游精密调压元件,尤其适配天然气、液化石油气等洁净气体介质的输配场景,常见于区域调压柜、工业窑炉供气立管、商用燃气设备前端的预处理段。从结构设计来看,该款预调压器采用立式方块式主体布局,主体为锻铝或压铸铝合金材质的一体式承压壳体,顶部通过三颗内六角圆柱头螺钉紧固上阀盖,螺钉沿阀盖周向均布,保证密封面受力均匀,避免单侧压紧导致的密封圈偏磨泄漏。

  壳体侧面预留两个同轴的内螺纹接口,分别作为进气与出气通道,接口轴线与设备竖直中心线垂直,安装时可直接对接水平敷设的供气管道,无需额外加装弯头调整走向,能有效压缩调压支路的安装空间。底部设置的同轴下接口可作为排污或取压接口,日常维护时可通过该接口排出阀腔内积聚的冷凝水与杂质,也可外接压力检测表实时监测阀后输出压力。设备内部采用先导式减压结构,进气端气流先经过内置的整流栅梳理流态,减少紊流对调压膜片的冲击,再通过阀芯与阀座的节流间隙实现压力衰减,顶部阀盖内部集成的调压弹簧与膜片组件联动,实时感知阀后压力变化,自动调整阀芯开度,将输出压力稳定在设定区间,相比直接作用式调压器,这种先导结构的压力调节精度更高,流量特性更平缓,在入口压力波动范围较大的工况下也能保持稳定的输出压力。

  从安装边界来看,该款调压器的整体外轮廓为近似正方体结构,顶部阀盖直径略小于主体截面尺寸,安装时需在设备四周预留不小于20mm的操作空间,方便使用内六角扳手拆装顶部紧固螺钉,设备竖直方向的安装高度需预留足够的上方操作空间,便于后期调整调压弹簧的预紧力来修改输出压力设定值。设备的进出口螺纹规格适配常规中小口径供气管道,安装时需注意气流方向与壳体上的标识一致,反向安装会导致调压功能失效,甚至引发膜片破裂泄漏。在实际选型应用中,这类预调压器通常需要匹配下游主调压器的压力调节范围,预调压器的输出压力需比主调压器的入口额定压力高10%-15%,既保证主调压器有足够的驱动压差,又避免过高的入口压力损坏主调压器的内部密封元件。

  建模过程中需要重点关注几个配合尺寸的公差控制:阀盖与主体的密封面平面度需控制在0.02mm以内,保证O型密封圈压缩均匀;阀芯与阀座的同轴度公差不大于0.01mm,避免阀芯卡滞导致调压失灵;三颗紧固螺钉的安装孔位置度公差需控制在0.1mm以内,保证阀盖装配后无偏斜。壳体外部的棱角均做了R2-R3的圆角过渡,既避免安装过程中锐边划伤操作人员,也能减少应力集中,提升壳体的承压抗疲劳性能,在长期承受交变气压载荷的工况下,圆角过渡处的应力集中系数比直角结构降低40%以上,可有效延长设备的使用寿命。
