热泵MFC冷凝器微通道框架结构

　　在热泵系统的换热核心段，MFC冷凝器的流道排布精度直接决定整机制热效率与冷媒压降控制水平，这套微通道框架就是为承载多组平行微通道换热扁管专门设计的定位安装结构，日常在户式水机热泵、商用空气源热泵的冷凝段装配环节，这类框架是保证扁管间距一致、流道对齐无错位的核心承载件。

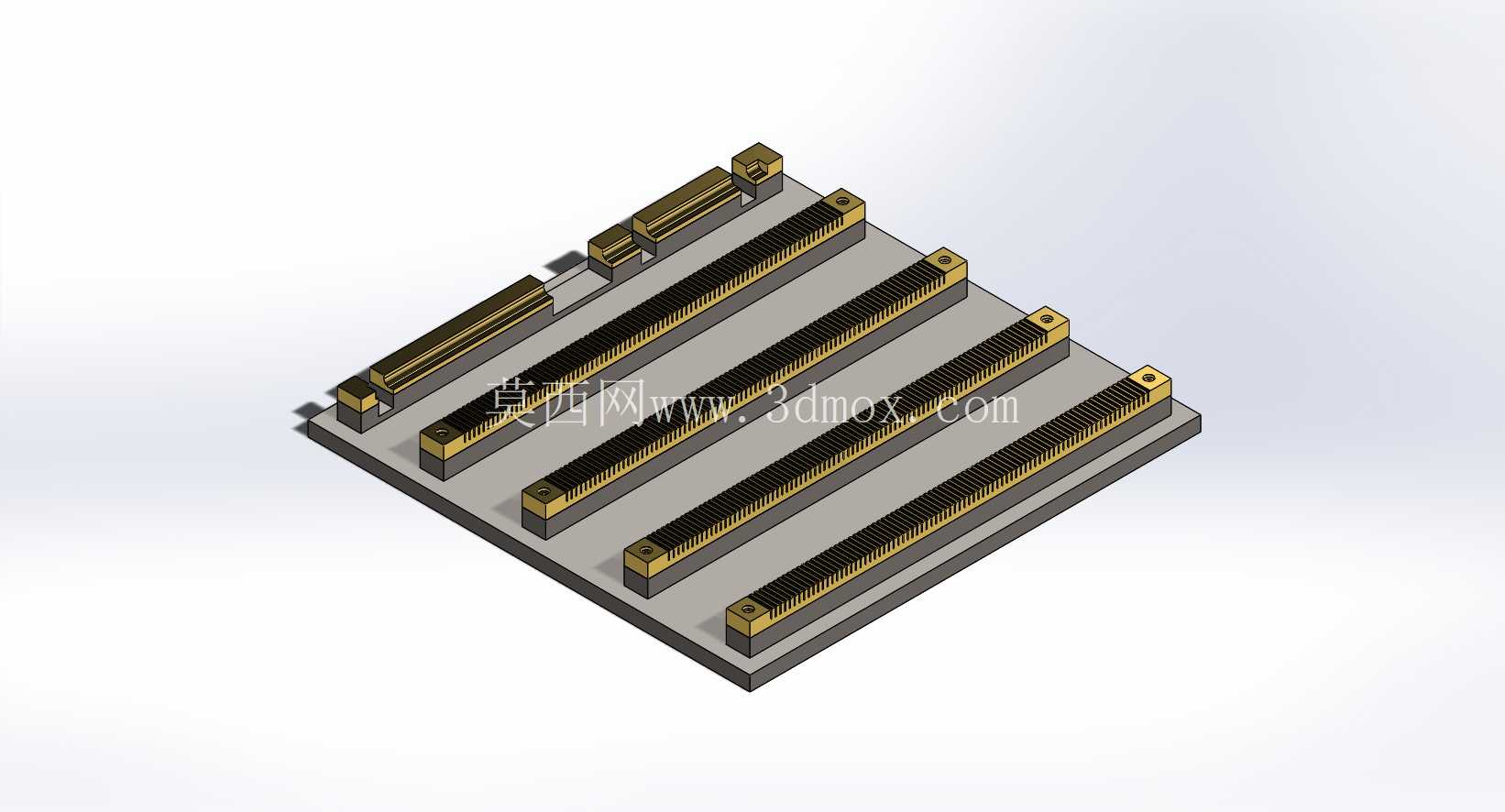

　　从实际装配边界来看，框架采用方形平板基座作为主体承载面，基座上平行排布6组等距的扁管安装槽位，槽位两端设置带定位凸台的端座，端座上预留的安装孔位刚好匹配微通道扁管端部的集流管固定尺寸，相邻槽位的间距经过反复校核，既保证扁管之间留有足够的翅片安装间隙，又能在有限的冷凝器腔体空间内最大化排布换热流道，提升单位体积的换热面积。基座边缘做了1.5mm的倒角处理，避免装配过程中划伤换热扁管的防腐涂层，端座的凸台高度比扁管端面高出2mm，刚好可以在集流管焊接时起到定位挡边的作用，防止焊接过程中扁管移位导致的流道堵塞。

　　设计这套框架的时候，最先考虑的是热泵运行时的热胀冷缩余量，因为热泵在化霜、制热切换的过程中，微通道扁管的温度变化区间可以达到-10℃到85℃，不同材质的扁管和框架膨胀系数存在差异，所以槽位和扁管之间预留了0.2mm的间隙，同时端座的固定孔采用长圆孔设计，允许扁管在温度变化时产生微量的轴向位移，避免长期热应力导致的扁管变形或者焊缝开裂。另外框架的材质选用和扁管基材热膨胀系数接近的铝合金材质，既减轻整体重量，又能减少不同材质接触带来的电化学腐蚀风险，表面做本色阳极氧化处理，在潮湿的换热工况下可以提升抗腐蚀能力，延长框架的使用寿命。

　　从功能特性上来说，这套框架除了基础的定位承载作用，还兼顾了流道的均流辅助作用，每个端座的定位面都和集流管的安装端面完全贴合，保证每一根微通道扁管插入集流管的深度一致，避免因为插入深度不同导致的冷媒分配不均，部分扁管流量过大、部分扁管流量不足的问题，而冷媒分配不均恰恰是MFC冷凝器换热效率下降的常见诱因。在实际生产线装配环节，工人只需要将微通道扁管顺着框架的槽位推入，靠紧端座定位面就可以直接进行焊接作业，不需要额外的工装夹具辅助定位，能大幅提升冷凝器的装配效率，减少人工定位带来的尺寸误差。

　　框架的整体外形尺寸适配主流的5匹到8匹空气源热泵冷凝器的腔体安装空间，基座厚度为5mm，足够承受装配过程中的按压应力以及运行过程中的冷媒压力冲击，不会出现基座变形导致的槽位错位。槽位的深度设计为3mm，刚好可以卡住扁管两侧的加强筋，即使在运输过程中出现颠簸振动，扁管也不会从槽位中脱出。另外在框架的四个角位置预留了整体安装孔，可以直接通过螺栓将整个带扁管的框架固定在冷凝器的壳体内部，不需要额外设计安装支架，减少了零部件数量，也降低了整体装配的复杂度。

　　在实际工况验证中，搭载这套框架的MFC冷凝器，扁管平行度误差可以控制在0.1mm以内，相邻扁管的间距误差不超过0.05mm，翅片穿片的时候不会出现卡滞、翅片倒伏的问题，换热效率比采用零散定位方式的冷凝器高出6%左右，冷媒侧的压降也能控制在设计要求范围内，长期运行后没有出现扁管移位、焊缝泄漏的问题。针对不同匹数的热泵机型，只需要调整框架上的槽位数量和整体长宽尺寸，就可以快速衍生出适配不同规格冷凝器的框架结构，通用化程度较高，能减少设计重复工作量，也方便生产端统一加工工艺，降低加工成本。
