摆式振动轮组运动特性对比实验装置

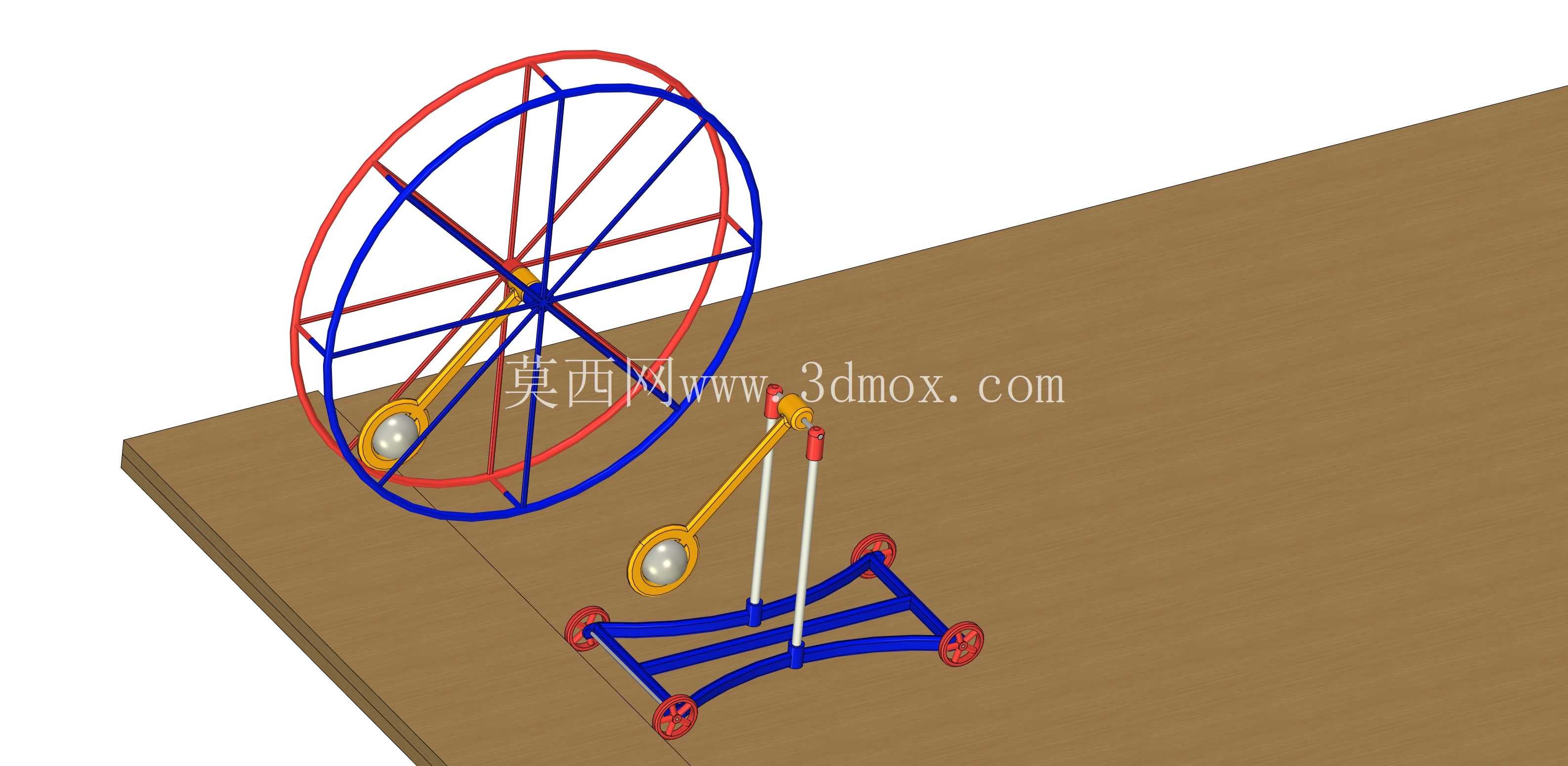

　　这套实验装置主要面向高校机械动力学实验室、工程机械研发部门的运动特性验证场景，核心用途是在可控变量条件下，对比单轮结构与四轮小车结构在搭载同规格摆锤激励组件时的运动平稳性、动能传递效率、路径偏移特性差异，为无动力自走式振动机械、摆锤驱动巡检装置的结构选型提供实测数据支撑。整套装置的核心功能是通过可更换的轮组安装底座，实现单轮辐条轮与四轮平板小车的快速切换，摆锤组件的悬挂支点高度、初始摆角均可通过支架上的调节孔位进行调整，能够复现不同初始势能条件下的轮组受迫运动状态，配套的台面采用高密度木质平整基板，表面摩擦系数均匀，可减少地面不平整带来的实验误差。

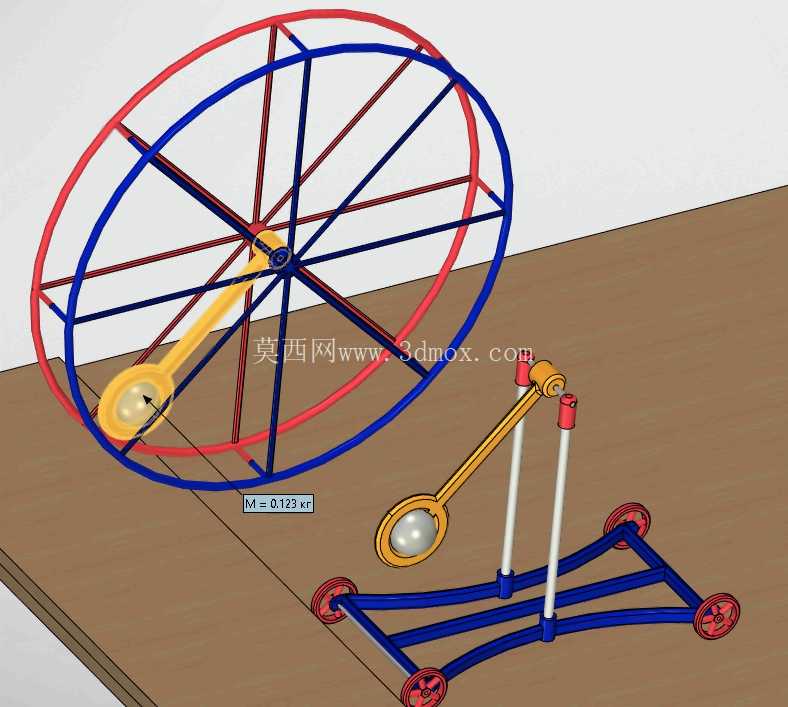

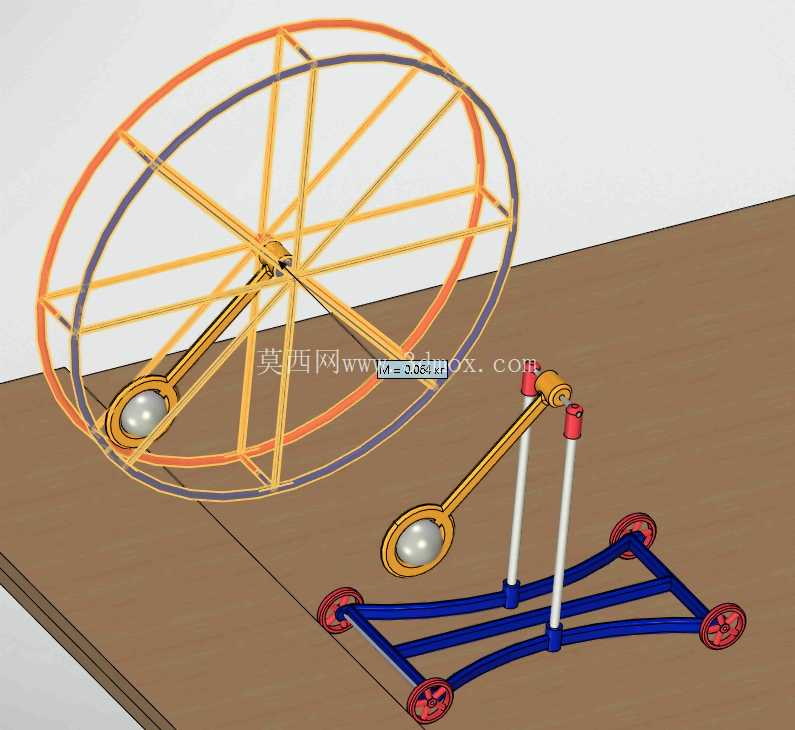

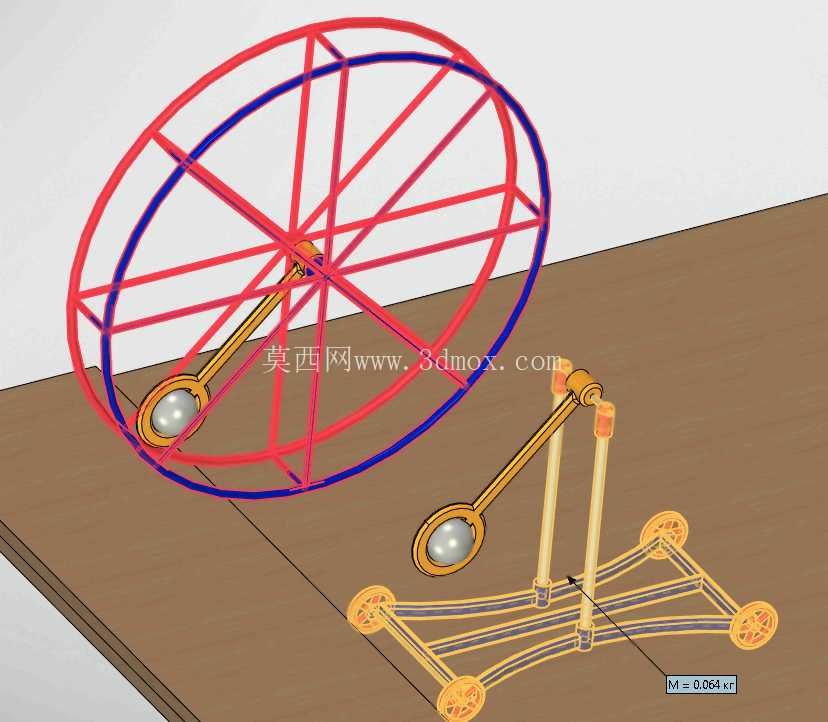

　　从设计思路来看，整套结构采用模块化拆分逻辑，轮辐采用红蓝双色区分的圆管型材搭建，既可以直观区分轮组的径向支撑结构，也能通过颜色标记快速观察轮体转动过程中的角速度变化，摆锤末端的配重块采用内嵌式钢质结构，外部包裹黄色防护层，避免运动过程中配重脱落造成安全隐患。支撑摆锤的立杆采用可伸缩式双杆结构，立杆与底座之间采用快拆式销轴连接，更换轮组时无需完全拆卸摆锤组件，仅需拔出销轴即可将摆锤支架整体转移至另一套轮组底座上，大幅缩短实验准备的调整时间。

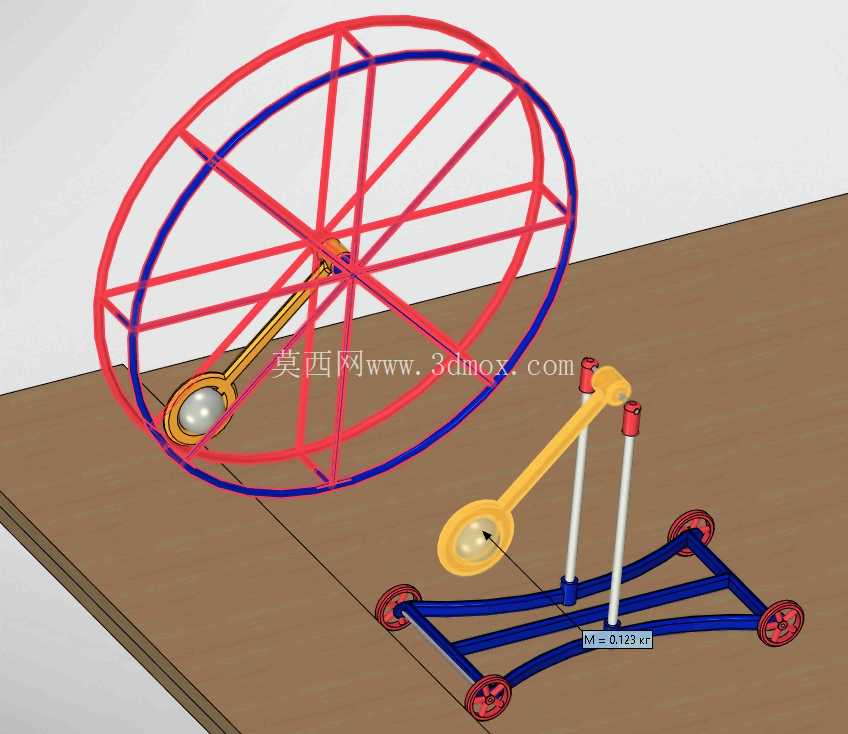

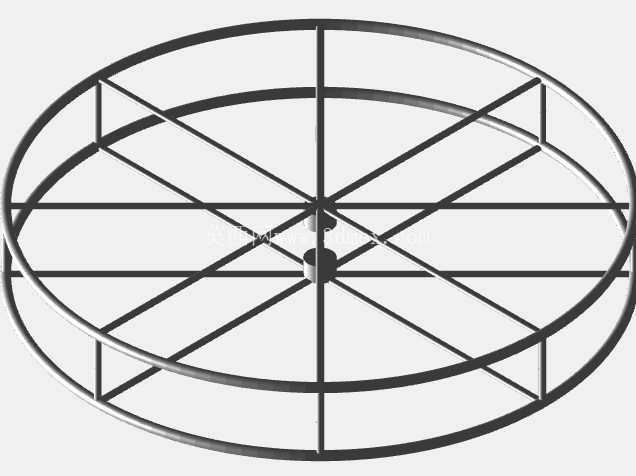

　　安装边界方面，单轮结构的轮体外径为320mm，轮辐采用12根均布的圆管支撑，轮毂位置设置有摆锤连接轴的安装孔位，孔位与轮体中心的同轴度公差控制在0.1mm以内，避免摆锤摆动过程中产生额外的偏心力矩；四轮小车底座的长度为280mm，宽度为160mm，四个脚轮采用对称式布置，轮距与轴距的比例设置为1:1.75，保证小车直行过程中的方向稳定性，脚轮的转动阻尼经过统一调校，四个轮子的转动阻力差不超过5%，减少轮组阻尼差异对实验结果的干扰。

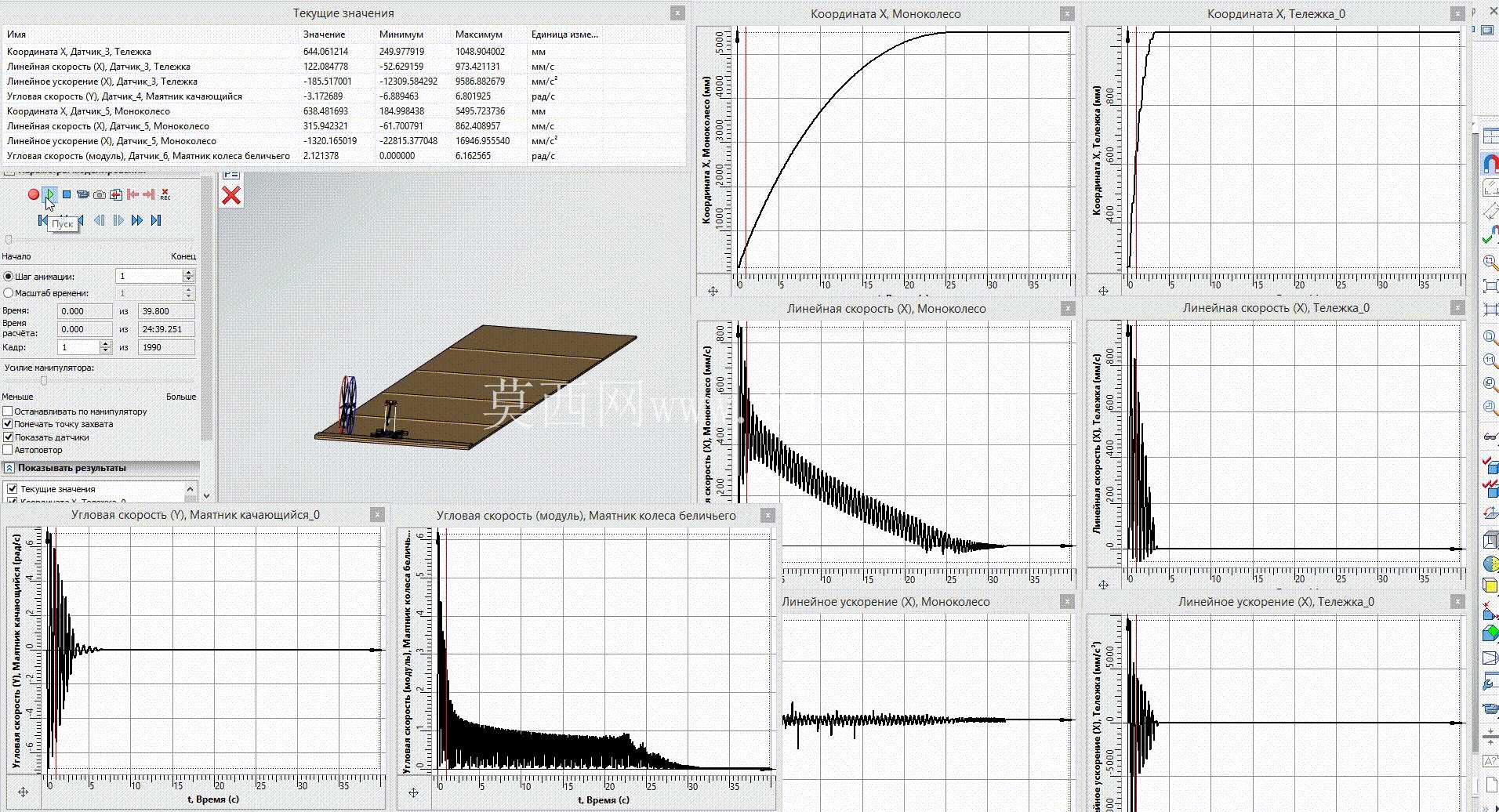

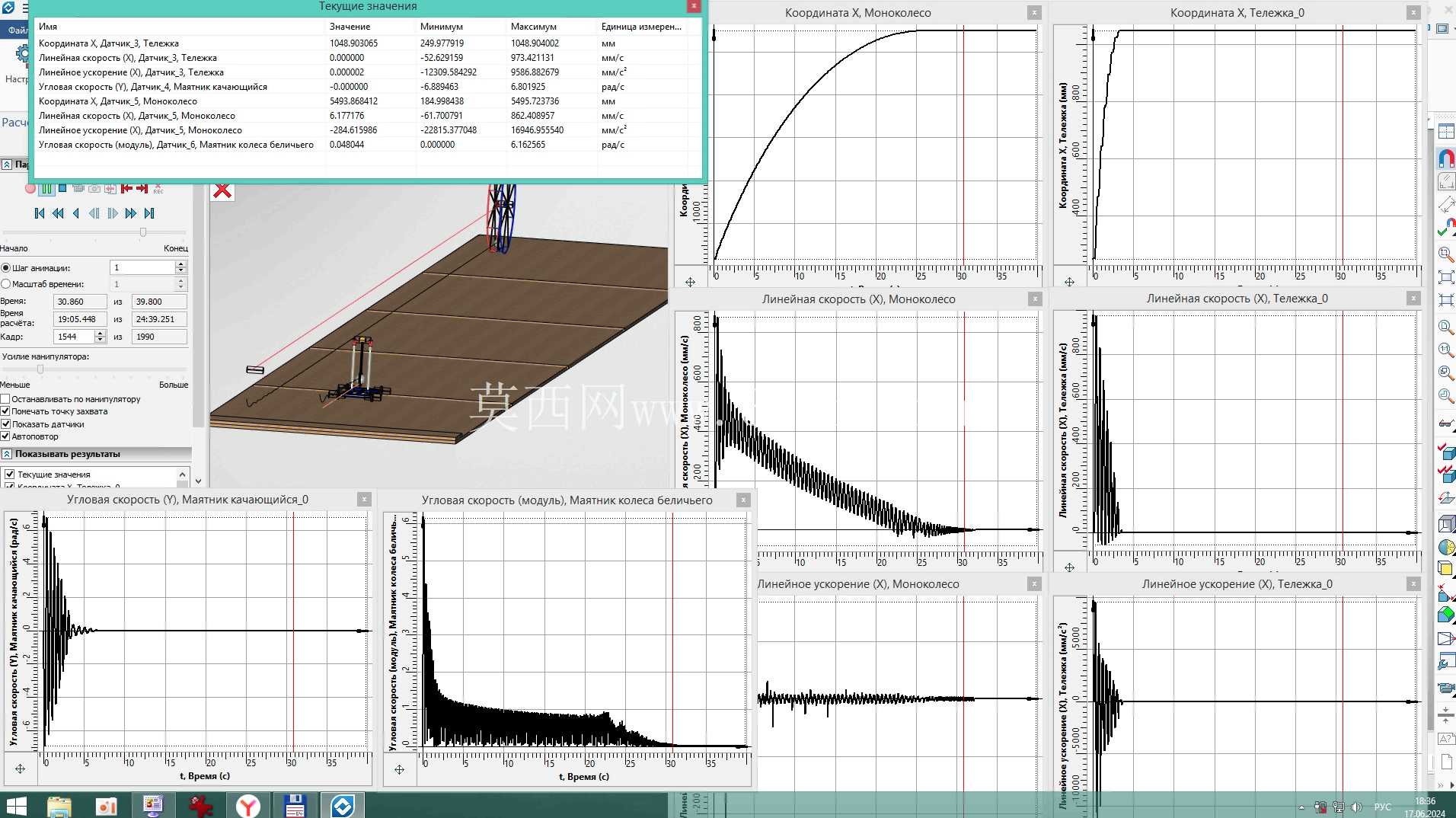

　　实际使用过程中，将摆锤调整至与垂直方向呈固定偏角的初始位置释放，摆锤的往复摆动会通过连接轴将周期性的激励力传递至轮组结构，带动轮组在平整台面上行进，通过记录两套轮组在相同初始摆角、相同配重质量条件下的行进距离、摆动衰减周期、路径偏移量，即可量化对比两种结构的运动特性。从结构细节来看，摆锤与连接轴之间采用轴承连接，摆锤摆动过程中的摩擦阻力极小，能够尽可能减少能量在铰接位置的损耗，保证初始势能尽可能多地转化为轮组的行进动能；轮体与轴的连接位置同样设置有低阻力轴承，轮体转动过程中无卡滞、无偏心晃动，台架底部的四个角点设置有可调式支撑脚，可根据台面的实际水平情况调整高度，保证整个实验台面处于水平状态，避免重力分力对实验结果产生额外影响。这套装置的结构设计充分考虑了实验变量的可控性，所有可调整位置均设置有刻度标记，摆角的初始位置可通过立杆上的角度刻度直接读取，配重块的质量可通过增减内置钢片进行调整，能够覆盖多组不同参数的对比实验需求，为摆式驱动类机械的结构优化提供直观的实物验证载体。
