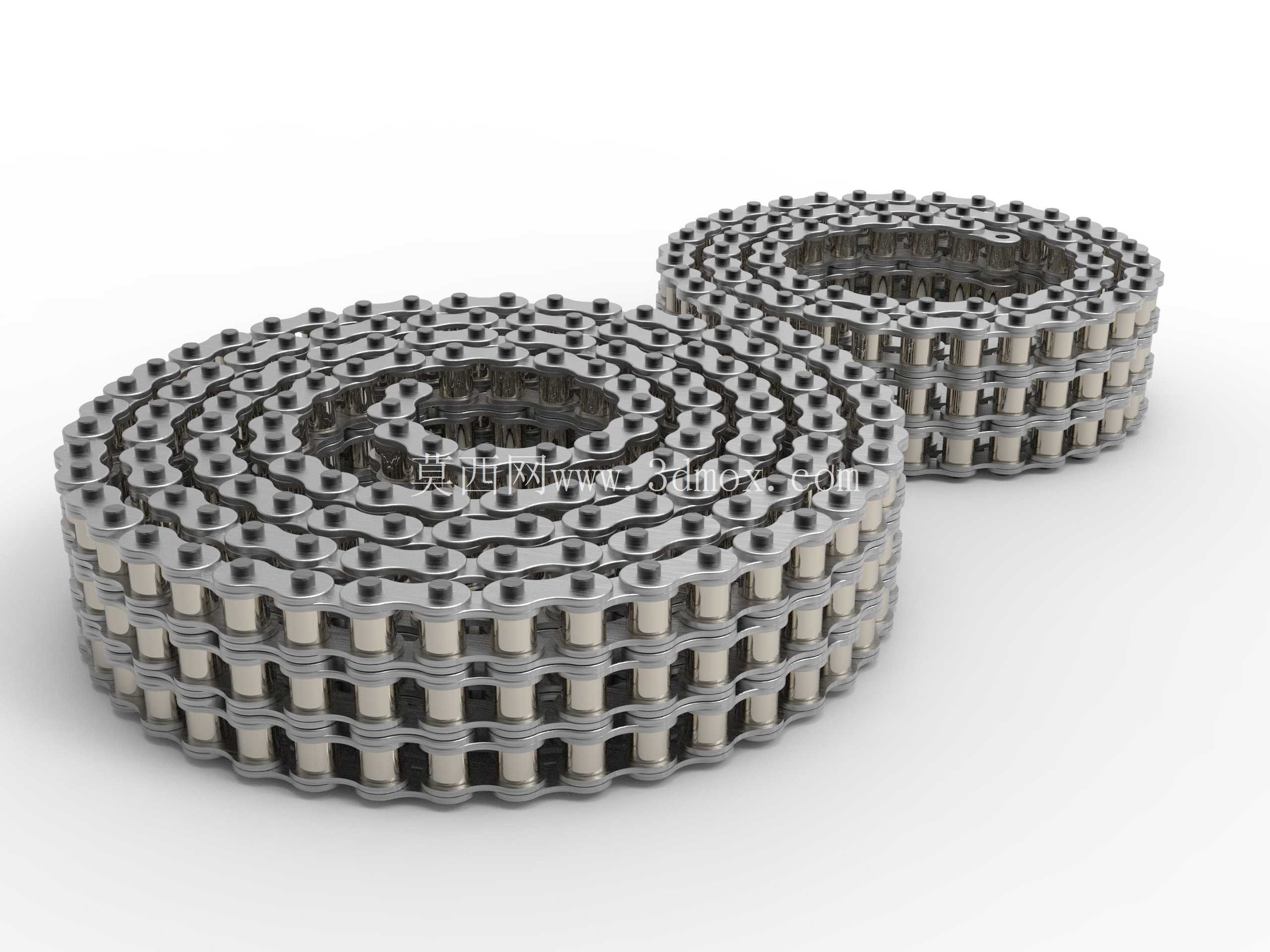

三排重载传动滚子链06B-3结构设计

　　在矿山输送、重型机床进给、港口起重设备的大扭矩传动工况中，单排、双排滚子链往往难以满足极端负载下的传动可靠性要求，三排传动滚子链正是针对这类高负载、连续作业场景开发的传动部件，06B-3型号的三排滚子链在保持链节基础尺寸与同系列单排链兼容的前提下，通过三排并列的链节结构实现承载能力的线性提升，适配需要在有限安装空间内获取更高传动功率的设备布局需求。从实际应用场景来看，这类三排链常被用在冶金设备的辊道传动、重型农机的动力传输、工程机械的行走机构传动环节，这类场景普遍存在冲击载荷大、连续运行时间长、维护窗口有限的特点，对传动链的疲劳强度、耐磨性能都有较高要求，06B-3的三排结构可以将单排链承受的载荷均匀分配到三排链板与销轴上，避免单排链在瞬时冲击下出现链板断裂、销轴变形的失效问题。

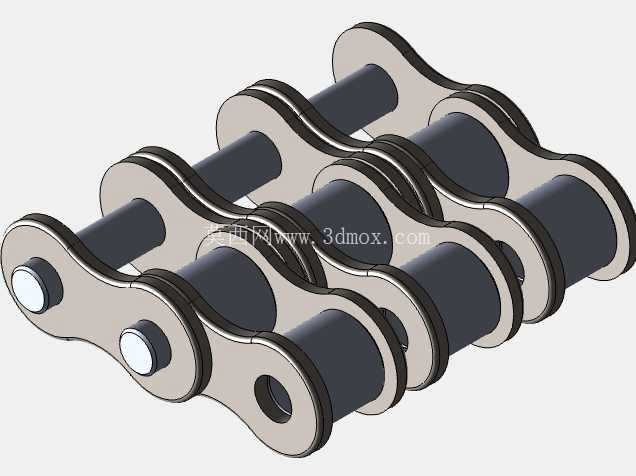

　　从产品功能特性来看，该三排滚子链的每一排链节都遵循标准短节距精密滚子链的尺寸规范，内链节由内链板、套筒、滚子压装组成，外链节由外链板、销轴铆接固定，三排结构通过加长销轴将三排内、外链节串联为整体，相邻两排链节的间距保持统一，保证与三排链轮啮合时每一排的齿面受力均匀，不会出现偏载导致的局部磨损加剧问题；滚子采用表面淬硬处理，在与链轮齿面啮合时可以通过自身转动减少滑动摩擦，降低链轮齿面的磨损速率，套筒与销轴之间的间隙经过精准控制，既保证链节转动的灵活性，又避免间隙过大导致传动过程中的冲击噪音与回程误差。

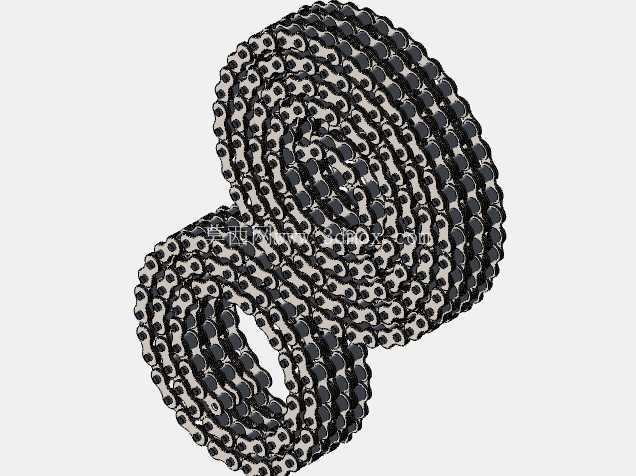

　　在设计思路层面，这款三排链的建模过程优先保证各零件的装配干涉检查，首先确定单节链节的基本参数：节距符合06B系列的标准尺寸，滚子直径、内节内宽、销轴直径都与单排06B链保持一致，在此基础上计算三排链的排距，确保加长销轴的悬臂长度控制在合理范围内，避免销轴受载后出现弯曲变形；链板的外形采用8字形结构，在保证链板抗拉强度的前提下尽可能减轻自身重量，减少链传动过程中的离心力影响，适合中高速的重载传动场景；建模时对链节的铰接处做了配合间隙模拟，还原实际装配后链节的转动自由度，可直接用于链传动的运动仿真，验证不同张紧度下的链条运行轨迹，避免设备设计阶段出现链条与周边护罩、机架的干涉问题。

　　从外形尺寸与安装边界来看，06B-3三排滚子链的单节长度与同型号单排链一致，链条总宽度为单排链宽度加上两倍排距，在选型配套链轮时需要匹配对应三排结构的链轮，链轮的齿宽、排距需要与链条参数完全对应，安装时需要保证两轴的平行度误差控制在允许范围内，否则会导致链条单侧受力过大，加速链板与链轮齿的磨损；链条的最小弯曲半径由链节的铰接间隙决定，在布置张紧轮、导向轮时需要保证轮体直径大于链条允许的最小弯曲直径，避免链节出现卡滞、附加弯矩过大的问题；链条的极限拉伸载荷是单排06B链的2.7倍左右，考虑到多排链的载荷分配不均匀系数，选型时需要根据设备的实际传动功率、工况系数计算所需的排数，避免过载使用。在实际设备维护中，这类三排链需要定期检查销轴的铆接端是否有松动、链板是否出现疲劳裂纹，滚子表面是否有过度磨损的凹坑，当链条伸长量达到允许极限时需要及时更换，避免跳齿、断链导致的设备故障；建模时还原了链条的所有细节特征，包括链板的倒角、销轴的铆头、滚子的端面细节，可用于生成工程图纸指导加工，也可导入设备整体装配中做干涉检查、运动仿真，帮助设计人员在方案阶段就验证链传动布局的合理性，减少后续试制过程中的改造成本。
