自行车车把修复组件结构设计方案

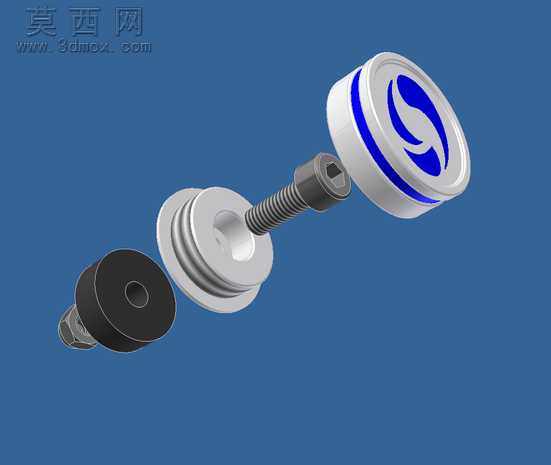

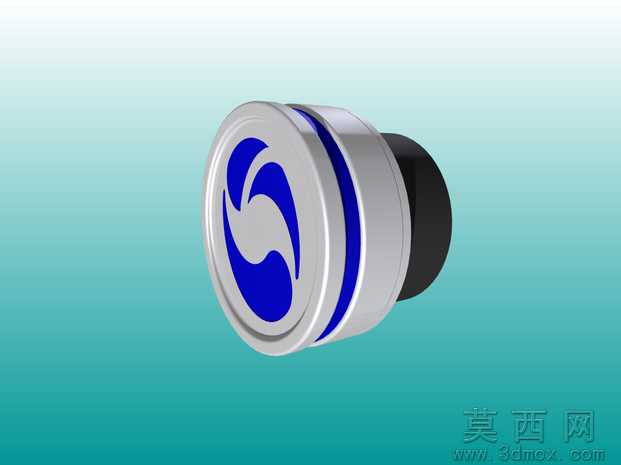

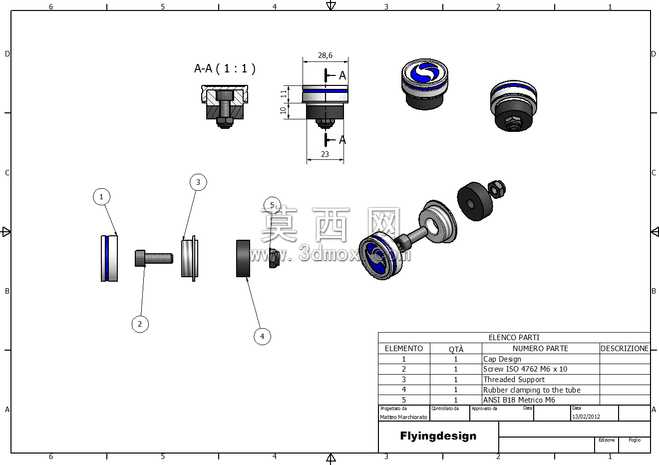

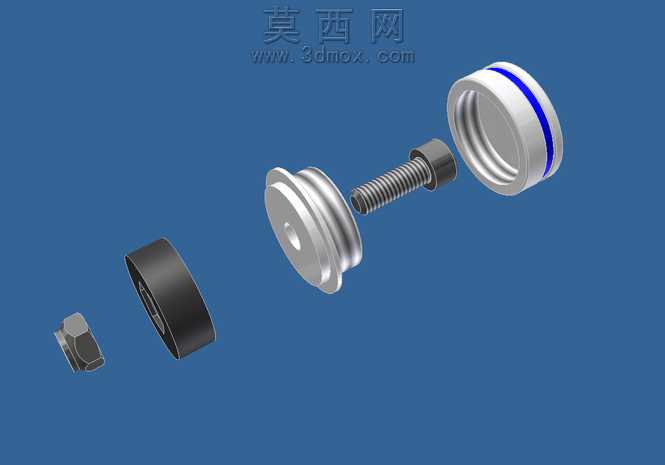

本作品为自行车车把修复专用的组件三维设计方案，整体采用参数化建模方式完成全零件的结构绘制，首先针对车把连接部位的磨损、松动失效场景，拆解设计了五组核心配套零件，从端盖、连接轴、衬套、锁紧件到密封垫圈逐一完成独立建模，每个零件的尺寸公差都参考通用自行车车把的国标安装尺寸设定，确保修复件可以直接适配市面主流规格的自行车车把，无需额外二次加工。建模过程中对装配关系做了精准约束，爆炸视图清晰呈现各零件的装配顺序与配合位置，剖面视图直观展示了内部的螺纹连接结构、密封结构的配合间隙，螺纹规格选用ISO标准公制螺纹，保证锁紧强度的同时兼顾拆装便利性。材质设定上，端盖与锁紧螺母采用硬质工程塑料搭配金属嵌件的结构，兼顾轻量化与结构强度，连接轴采用高强度铝合金材质，衬套选用耐磨橡胶材质起到缓冲减震作用，密封垫圈采用耐老化丁腈橡胶，避免雨水灰尘进入连接部位造成锈蚀。设计思路围绕低成本快速修复的核心需求，整套组件无需更换原车把主体，仅替换磨损的连接锁紧部件即可恢复车把的紧固性能，相比整体更换车把可降低七成以上的维修成本，同时零件结构简单，普通用户借助基础工具即可完成安装操作。渲染阶段对不同材质的质感做了区分呈现，金属零件的金属光泽、橡胶零件的哑光质感、塑料零件的细腻表面都做了对应的材质参数调整，工程图部分附带了完整的零件明细表，标注了每个零件的数量、规格与材质说明，可直接用于指导生产加工与装配作业。
