铸造式带安装底座轴承支撑座结构设计

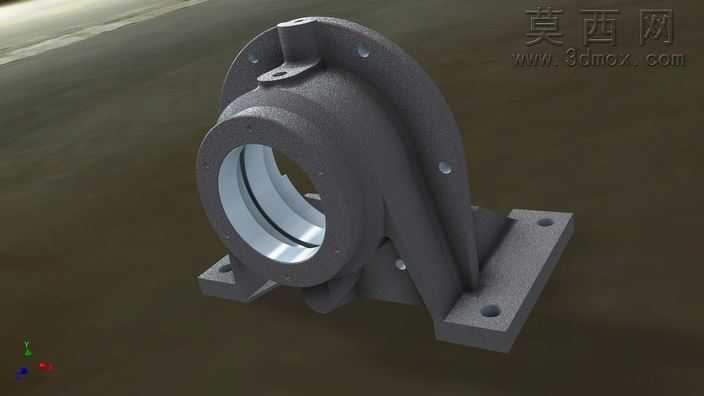

该作品为铸造工艺成型的轴承支撑座三维建模设计，整体采用一体式铸造结构设计思路，在三维建模过程中，首先通过草图绘制确定主体回转腔体的轮廓尺寸，以旋转特征生成轴承安装的内孔腔体结构，腔体内部预留轴承装配的台阶定位面，保证轴承安装后的同轴度与轴向定位精度。建模时针对两侧支撑肋板采用拉伸加拔模特征处理，肋板从底部安装底座向上延伸至主体腔体外侧，形成三角形稳定支撑结构，有效提升整体结构的抗载荷能力，避免设备运行过程中支撑部位出现形变。底部安装底座设计为对称式平板结构，通过拉伸特征生成底座基体后，在对应安装点位绘制沉头孔草图，采用切除拉伸特征生成固定安装孔，孔位周边做加厚处理，分散螺栓紧固时的应力，避免安装部位出现开裂。材质渲染阶段，主体外表面赋予铸铁磨砂材质，调整材质的粗糙度参数模拟铸造件表面的颗粒质感，内孔轴承安装面赋予金属抛光材质，通过调整高光与反射参数体现机加工面的光洁度差异，场景内添加三点布光，主光源从侧上方照射凸显结构的立体轮廓，辅助光源补光弱化阴影死区，环境光添加微弱反射效果提升材质真实感。结构设计上充分考虑铸造工艺的脱模需求，所有垂直于分型面的面均添加1-3度的拔模斜度，棱边位置做圆角过渡处理，避免铸造过程中出现应力集中与充型不满的问题，同时在主体腔体外侧预留多个工艺凸台与小孔，用于安装润滑管路、密封端盖等附属配件，整体结构兼顾力学性能、装配便利性与铸造工艺可行性，可直接用于后续的工程图导出与铸造工艺开模参考。
