半圆夹式轴承支撑轴座结构设计

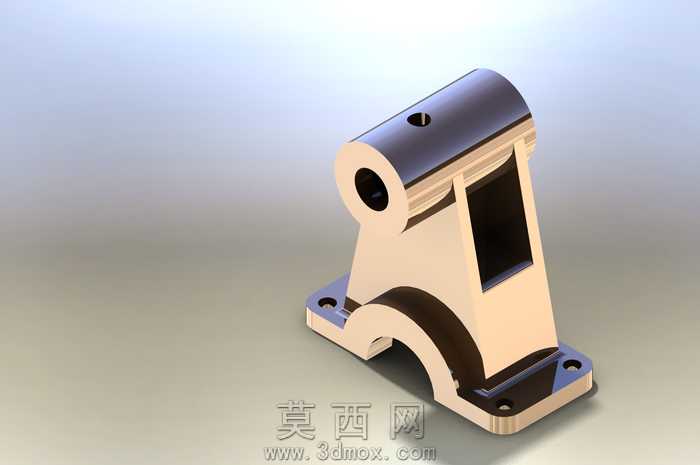

该轴座采用三维参数化建模方式完成整体结构设计，建模过程中先以基准面定位底部安装法兰的轮廓，绘制带安装孔的法兰草图后拉伸生成底座基体，底座上的半圆夹持结构与上方的筒状轴承容纳腔采用一体化布尔运算合并，保证整体结构的刚性衔接。上方的轴承容纳筒为同轴空心圆柱结构，筒壁顶部开设定位销孔，用于装入轴承后的轴向限位，避免轴承工作过程中发生窜动；筒身侧面开设矩形减重窗口，在不降低结构强度的前提下减少整体用料，同时方便检修时观察轴承的运行状态。底部法兰设置四个沉头安装孔，孔位按照通用安装间距排布，可适配多数设备的安装台面，沉头结构可让安装螺栓的头部完全埋入法兰面，避免螺栓突出影响周边部件排布。半圆夹持结构与轴承容纳腔的衔接处做了圆弧过渡处理，减少应力集中的风险，提升部件的抗疲劳性能。材质配置上，主体结构赋予哑光金属漆材质，模拟铸钢件的表面质感，安装孔、定位销孔的内壁赋予高亮金属材质，体现机加工面的光洁度，渲染时采用三点布光方案，主光从侧上方打亮结构的主体轮廓，辅光补全暗部细节，背光勾勒结构边缘，让整体的结构层次清晰呈现，各部分的装配关系一目了然。设计过程中优先考虑轴承的装拆便利性，半圆夹结构可配合对应的上压盖完成轴承的抱紧固定，相比整体式轴座更便于后期的轴承维护更换，同时筒状容纳腔的内径尺寸按照标准轴承的外径公差带设计，保证与轴承外圈的过渡配合精度，底部法兰的平面度在建模时就做了公差约束，确保安装后轴座的轴线与安装面保持垂直，避免轴系运行时出现偏载问题。整体结构兼顾了刚性、轻量化与装配便利性，可作为通用传动系统中的轴承支撑部件使用。
