剖分式立式滑动轴承座结构设计

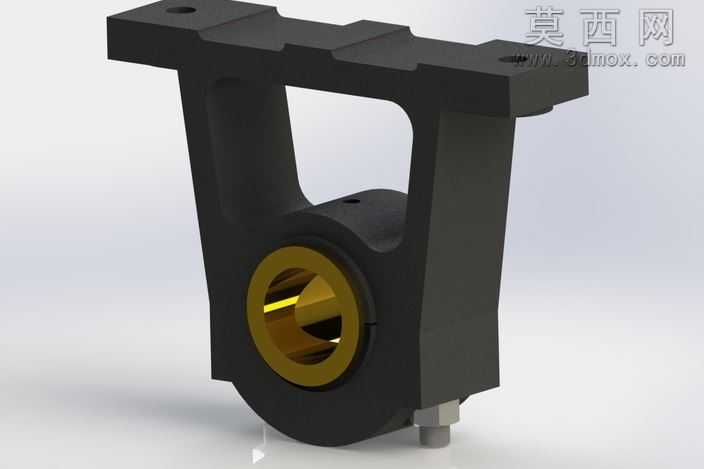

本模型为剖分式立式滑动轴承座，采用三维参数化建模方式完成全结构构建，建模过程中先以基准面定位绘制座体主轮廓草图，通过拉伸、切除特征生成两侧带安装孔的上支撑翼板，再通过放样特征构建中间的镂空支撑立臂，保证结构减重的同时维持足够的支撑刚度。座体下半部分的轴承容纳腔采用回转体特征生成，与上半部分的剖分盖通过定位止口配合，底部设置锁紧螺栓结构实现轴承的夹紧固定，建模时严格控制各配合面的公差尺寸，保证剖分面的贴合精度。渲染阶段为座体主体赋予哑光黑色铸铁材质，调整材质粗糙度模拟铸铁件的哑光磨砂质感，为内部轴套赋予黄铜金属材质，添加金属反射与轻微做旧效果，还原铜套的真实金属光泽，场景采用柔和的三点布光，主光从侧上方打亮模型主体轮廓，辅光补充暗部细节避免死黑，背光勾勒模型边缘提升立体感，背景采用浅灰色渐变背景突出模型本身。结构设计上采用剖分式结构，无需拆卸两端的传动部件即可完成轴承的安装与更换，大幅降低设备维护难度，两侧翼板的安装孔采用沉孔设计，安装后螺栓头不会突出平面保证安装面平整，中间立臂的镂空设计在保证结构强度的前提下减少了材料用量，降低整体重量与生产成本，底部的锁紧螺栓采用标准件建模，螺纹细节完整还原，可直接用于装配模拟与工程图导出。设计过程中优先考虑安装维护的便捷性，同时兼顾结构的力学性能，通过有限元分析思路优化立臂的截面形状，避免应力集中问题，各圆角过渡处均做了圆滑处理，既减少加工时的应力集中，也提升了零件的外观质感，模型所有特征均保留参数化历史，可根据不同的轴承内径、安装尺寸快速修改参数生成适配的衍生型号，适配不同规格的滑动轴承安装需求。
