带衬套双立耳安装底座结构设计

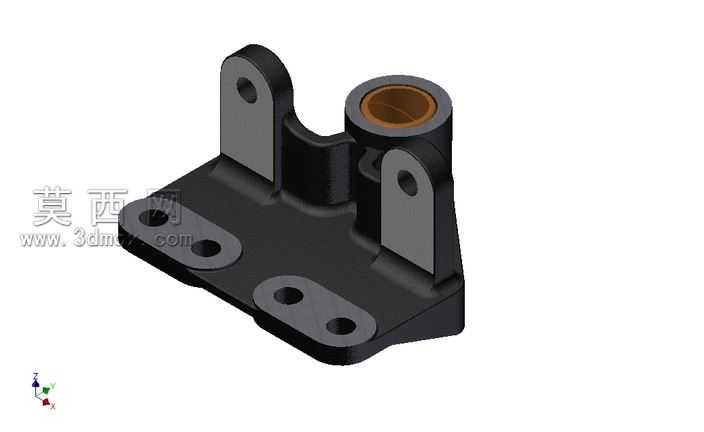

本作品为机械连接定位用安装支座三维模型，整体采用一体化铸造结构设计思路，通过三维建模软件完成全参数化特征构建，建模过程中先绘制底座安装板的二维草图，对安装板上的四个沉头安装孔进行精准尺寸约束，保证孔位间距符合通用安装标准，再通过拉伸特征生成底座基体，随后在底座上方对称构建两个带通孔的立耳结构，立耳与底座连接处做圆弧过渡处理，既降低应力集中风险，也符合铸造工艺的脱模要求。在立耳旁侧设计带内嵌铜衬套的轴套结构，建模时单独构建衬套零件并完成装配约束，衬套与外套采用过盈配合的装配关系，还原真实工况下的衬套压装效果。材质渲染阶段，底座主体赋予铸铁哑光黑材质，调整材质粗糙度参数模拟铸造件的表面质感，立耳安装面做局部亮色金属质感处理，区分加工面与非加工面的视觉差异，内嵌铜衬套赋予黄铜金属材质，添加轻微反光效果突出铜件的材质特性，整体渲染光影柔和，清晰展现各部分结构的层次关系。结构设计上充分考虑安装使用需求，底座的沉头孔可实现内六角螺栓的沉装，避免螺栓头突出影响安装平整度，双立耳的通孔可用于铰接销轴的安装，实现与其他摆动部件的连接，带衬套的轴孔可用于穿装传动轴，铜衬套的设计可降低轴转动时的磨损，延长部件使用寿命，各结构之间的壁厚均匀，符合铸造件的工艺要求，避免出现壁厚突变导致的铸造缺陷，整体结构紧凑，安装定位精度高，可直接用于小型机械设备的连接支撑部位，也可作为同类支座结构设计的参考模板，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整安装孔间距、立耳高度、轴套内径等关键尺寸，快速衍生出不同规格的同类型支座模型。
