带安全防护框架的立式功能帕拉他设备

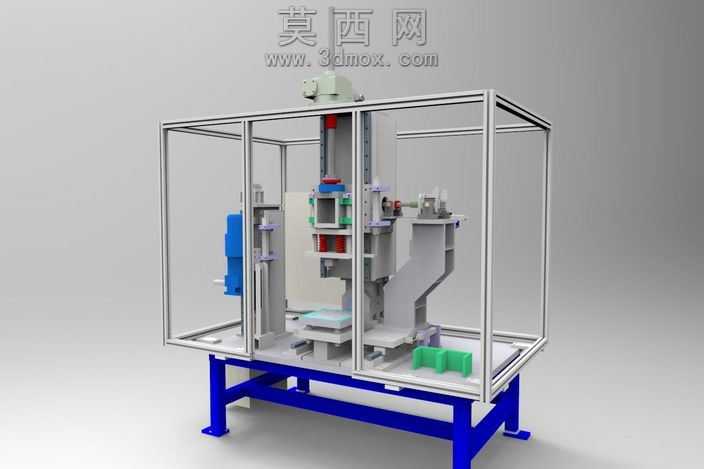

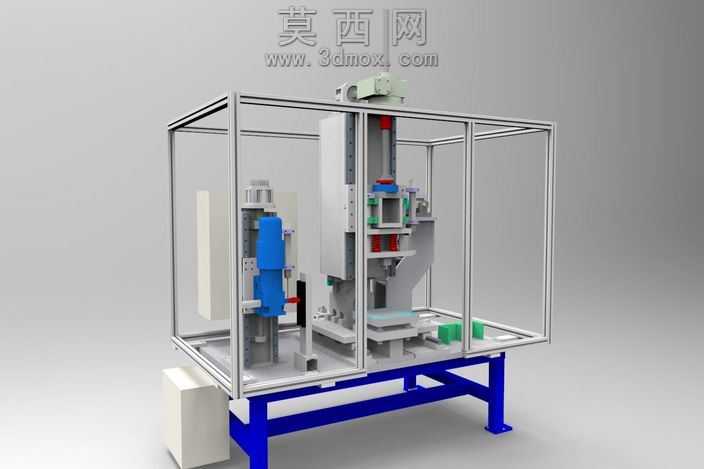

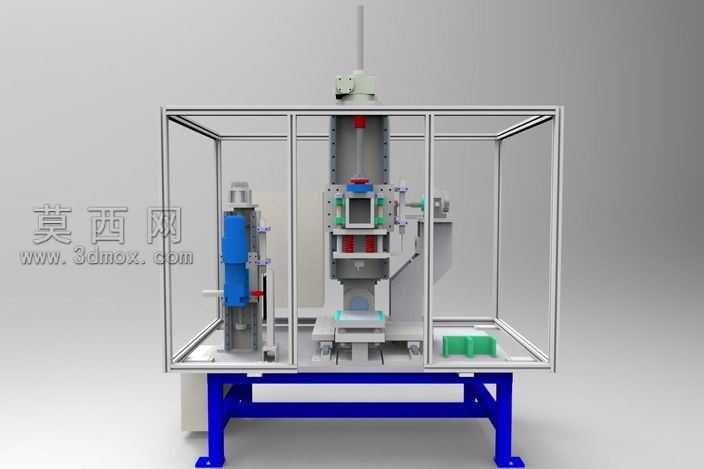

本作品为立式功能帕拉他工业设备的三维建模成果，建模阶段采用自底向上的装配设计思路，先完成各功能子部件的独立建模再进行总装约束，保证各部件间的配合关系精准无干涉。首先搭建底部蓝色焊接机架结构，采用标准型钢截面建模，对支脚、横梁的连接位置做了圆角过渡处理，还原焊接机架的工艺特征，机架底部预留安装固定孔位，符合实际设备的安装需求。中部为核心作业工位，设置了可调节的工件定位平台，平台表面做防滑纹理建模，两侧配置对位检测组件，其中一侧的蓝色柱状驱动模组做了细节还原，包含导轨滑块、驱动缸体、限位挡块等细节结构，可直观展示对位调节的运动逻辑。中部上方为核心压合作业机头，机头部分分层建模，包含顶部驱动电机、中部传动腔体、下部作业压头，各部件的连接螺栓、定位销都做了简化但辨识度足够的特征呈现，机头周边布置了气路接头、检测传感器等辅助元件，还原设备的实际功能配置。外围设置透明安全防护框架，采用铝型材边框搭配透明防护板的结构，型材的槽口、连接角件都做了对应建模，防护框架设置可开启的检修门结构，兼顾安全防护与设备维护需求。渲染阶段采用工业产品常用的影棚布光方案，顶部主光搭配两侧补光，避免金属结构出现过曝死白，同时突出透明防护板的通透质感；材质分配上，机架采用哑光蓝色喷塑材质，驱动部件采用金属烤漆与阳极氧化质感区分，防护板采用半透明亚克力材质，地面添加柔和的阴影效果，提升整体模型的真实感。整体建模严格遵循实际设备的结构比例，各运动部件预留了合理的运动间隙，既可以用于设备结构展示，也可作为相关功能设备设计的参考方案，清晰呈现了带防护结构的立式对位作业设备的完整构造。
