轧钢生产线用热轧钢加热炉结构设计

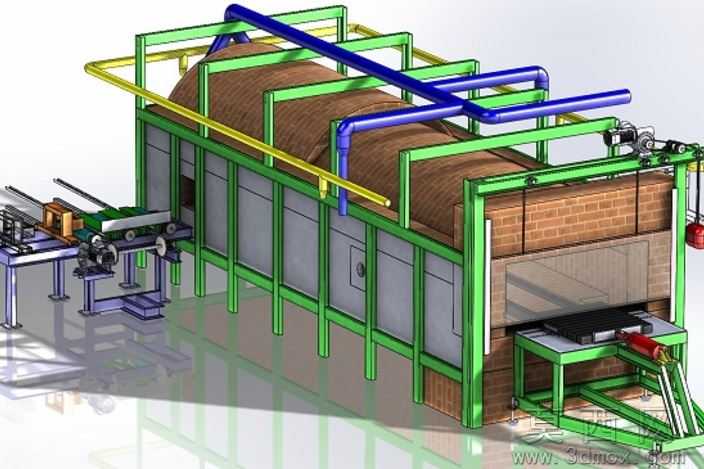

本模型为轧钢生产工序配套的热轧钢加热炉三维设计成果，整体采用参数化建模方式完成全结构搭建，建模过程中对炉体各功能模块做了独立的参数化约束，可根据实际生产产能需求快速调整炉体长度、炉膛容积、进出料口尺寸等核心参数，适配不同规格钢坯的加热作业需求。模型渲染阶段采用分层材质赋予方案，炉体外部钢结构框架采用哑光绿色金属材质，还原工业设备常用防护漆的质感，表面添加轻微的磨损做旧效果，贴合实际生产场景下设备的使用状态；炉体侧面的保温围护面板采用浅灰色哑光金属材质，与框架形成清晰的视觉区分；炉膛内部的耐火砖层采用红棕色粗糙砖材质，还原耐火材料的颗粒质感，清晰区分炉内耐火结构与外部承重结构；顶部的介质输送管道分别采用亮蓝色与亮黄色金属材质，区分不同介质的输送管路，同时提升模型整体的视觉辨识度；进出料端的输送辊道、推料机构采用银灰色金属材质，还原机加工零部件的金属光泽，传动部件的细节结构均做了精细化还原，可直观查看传动配合关系。结构设计上，整体采用框架式承重结构，外部绿色型钢框架承担炉体整体载荷与外部管路的安装载荷，框架采用模块化拼接设计，便于生产制造阶段的分段加工与现场组装；炉体内部采用多层保温结构设计，从内到外依次为耐火砖层、保温填充层、密封防护层，可有效降低炉体散热损失，提升加热过程的热效率；顶部管路系统根据功能做了分区排布，蓝色管路为冷却介质输送管路，沿炉体长度方向布置并设置分支接口接入炉内冷却部件，黄色管路为燃气或保护气体输送管路，沿框架侧边布置并预留对应接入点位；进出料端分别设置进料辊道与出料推料机构，进料端辊道可实现钢坯的自动输送上料，出料端推料机构可将加热完成的钢坯平稳推送至后续热轧工序，各机构的运动行程、安装位置均按照实际轧钢生产的节拍做了匹配设计，可直观展示整套设备的作业流程。设计阶段充分考虑了设备的可维护性，炉体侧面设置多组检修门，检修门的开合结构、密封结构均做了详细建模，日常维护时可快速打开检修门进入炉体内部开展检修作业；框架底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，保证设备运行的稳定性；整体模型的装配关系完全按照实际生产设备的装配逻辑搭建，各零部件之间无干涉问题，可直接用于后续的工程图导出、生产制造指导以及虚拟生产仿真验证。
