农用木柴处理加工设备结构设计

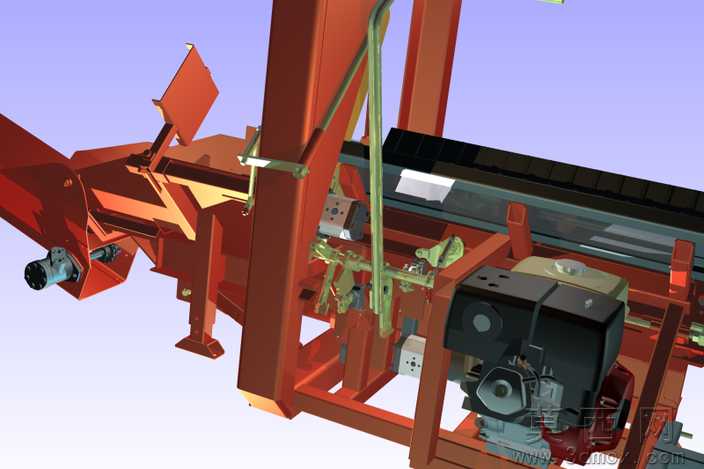

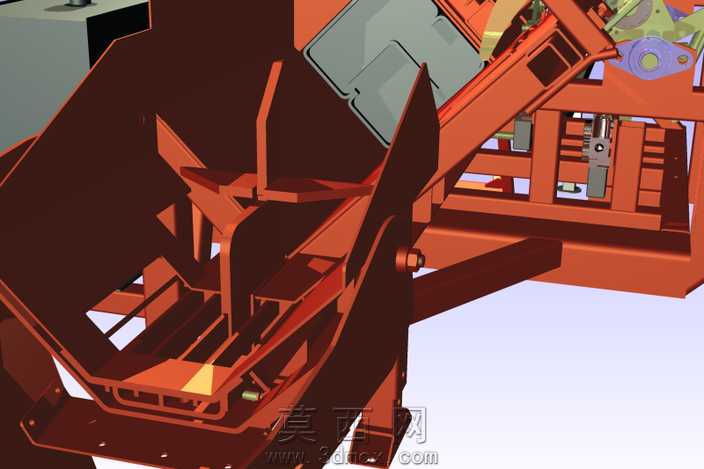

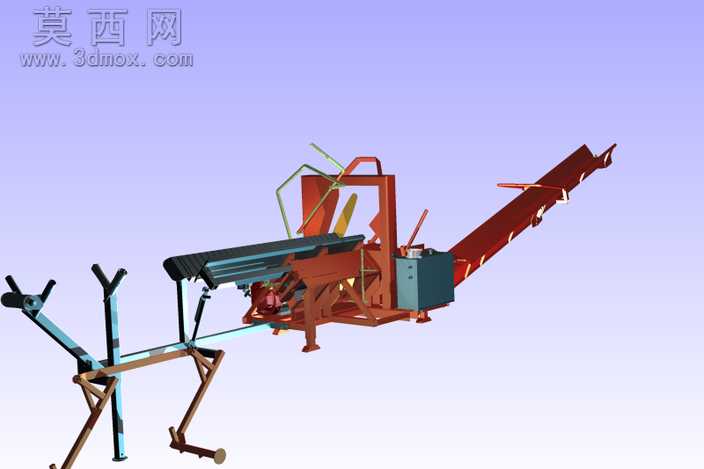

本作品为木柴处理器的三维数字化设计模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中对设备各功能模块进行了独立的零件绘制与装配约束校验，确保各运动部件不存在干涉问题，整体装配精度符合农林机械的设计制造规范。模型首先完成了进料支撑机构的设计，采用三角稳定支撑结构搭配可调节的物料托架，能够适配不同直径、不同长度的原木进料需求，托架表面设置有防滑限位结构，避免原木在进料过程中出现滑脱偏移的问题。核心加工区域采用框架式焊接结构作为承载基体，建模时对框架的受力路径进行了模拟优化，将切削加工模块的受力点均匀分散到整体框架上，降低局部应力集中的风险，切削模块配套有动力安装位，可适配不同功率的驱动单元，满足不同加工效率的使用需求。出料部分采用倾斜式长输送结构，输送架上设置有等距分布的拨料齿，能够将加工完成的木柴段自动输送至设备侧方的收集区域，避免加工后的物料堆积在设备出口处影响连续作业。设备的电控模块采用独立的密封箱体安装在主机架侧方，建模时预留了走线槽与检修开口，方便后期的线路布置与维护检修。渲染阶段针对不同部件赋予了对应的材质属性，机架结构采用哑光防锈漆金属材质，输送架采用耐磨红漆金属材质，进料托架采用蓝黑双色的防滑金属材质，电控箱体采用灰蓝色哑光工程塑料材质，地面支撑脚采用耐磨橡胶材质，通过光影渲染还原了设备真实的材质质感与外观效果。整体设计围绕木柴加工的连续作业需求展开，将进料、切削、出料三个核心功能模块进行了集成化设计，既保证了设备的结构稳定性，又兼顾了使用过程中的操作便捷性与维护便利性，可作为农林加工设备的设计参考方案，也可用于相关设备的生产制造指导。
